工业罐体内置式油雾分离芯结构设计

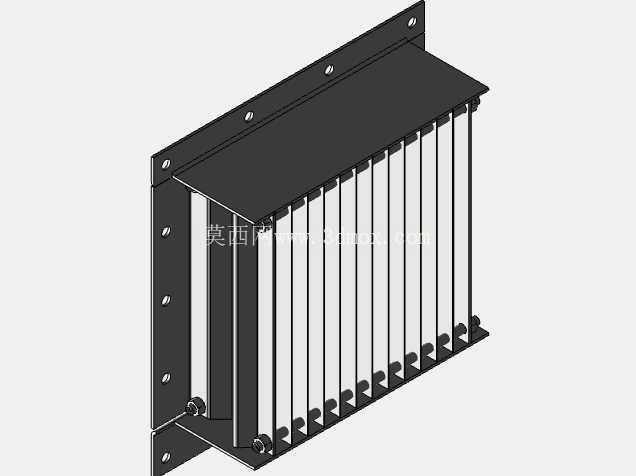

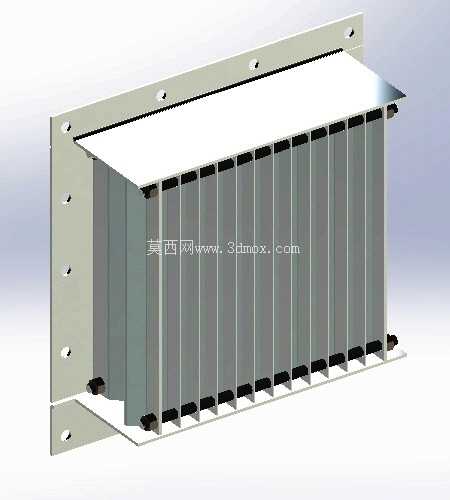

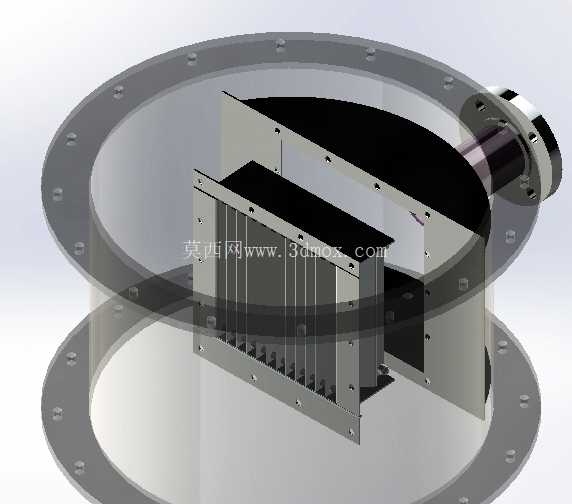

　　在化工、冶金、油气输送以及大型压缩机组配套的工艺系统中，油分装置是保障后端介质纯度、降低润滑油损耗的核心内件，本次呈现的内置式油分结构，主要适配立式承压罐体的安装场景，多用于螺杆压缩机排气端油气分离、化工工艺尾气中油滴回收、真空系统排气油雾拦截等工况。从结构布局来看，该分离组件采用法兰对接的安装形式，外圈法兰沿圆周均匀布置螺栓孔，可直接与罐体内部的支撑法兰通过紧固件锁紧，安装时无需额外焊接支架，能适配不同壁厚的承压罐体，法兰密封面采用突面结构，配合耐油橡胶垫片即可实现密封，避免未处理的含油气体从组件边缘短路逃逸。

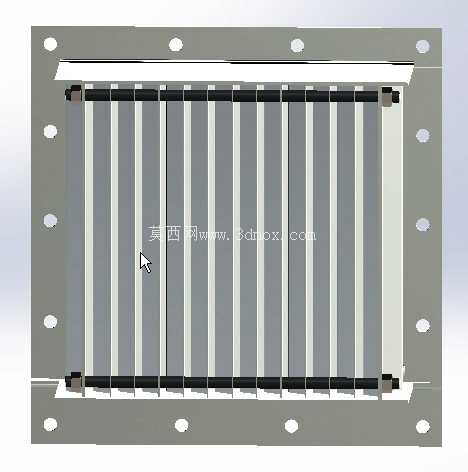

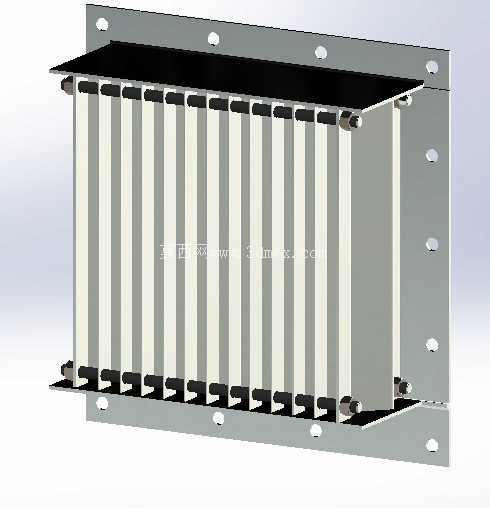

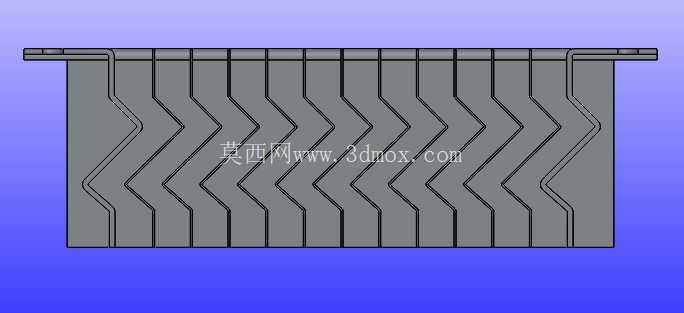

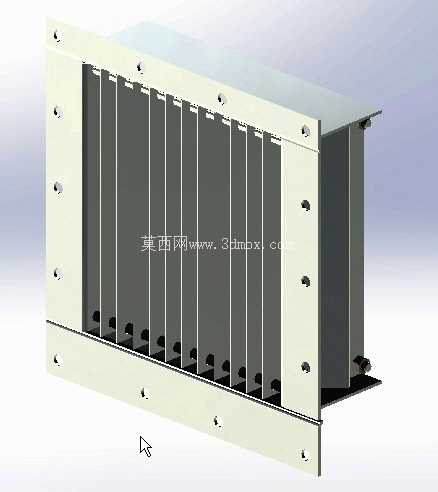

　　核心分离单元采用多层波纹板聚结结构，板片之间保持均匀的流道间隙，当含油雾的气流从罐体下部进入分离腔后，气流会顺着板片间隙折流流动，粒径较大的油滴在惯性碰撞作用下直接附着在板片表面，逐步聚结形成较大油膜后顺着板片垂直向下滑落，汇集到罐体底部的集油腔实现回收；板片组采用模块化拼装设计，每片板片通过定位卡槽固定在两侧的支撑框架上，支撑框架采用折弯钢板焊接成型，整体刚性足以承受气流长期冲刷带来的交变载荷，不会出现板片移位、流道变形的问题。

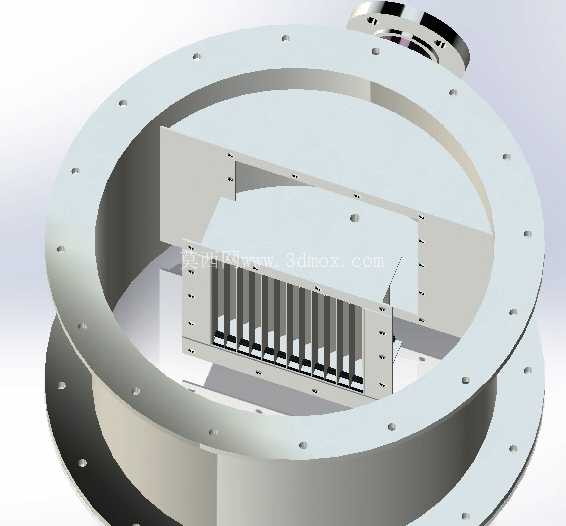

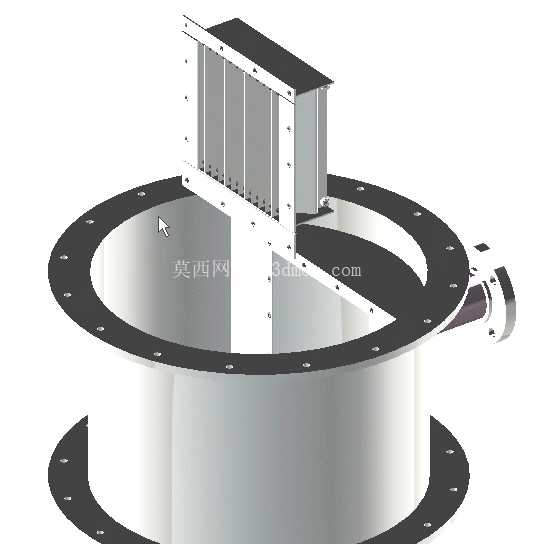

　　在气流出口端设置了整流段，出口法兰采用标准凸缘结构，可直接对接后端的排气管路，整流段内部设置了导流挡板，避免气流直接冲击局部板片造成局部流速过高，保证整个分离截面的气流分布均匀，将整体分离效率维持在稳定区间。设计过程中充分考虑了检修维护的便利性，整个内芯组件可通过罐体顶部的人孔整体吊出更换，无需在罐体壁面额外开设检修口，板片组的固定螺栓全部采用外露式设计，拆解时可逐片更换受损板片，无需整体报废整个分离芯，能有效降低后期运维成本。

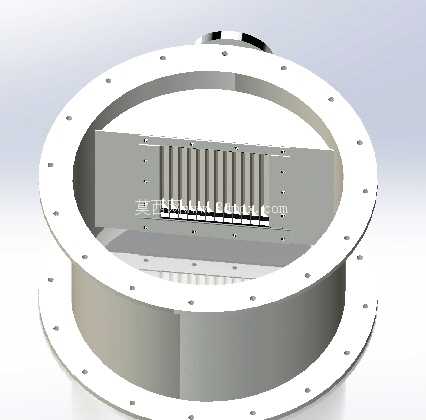

　　从安装边界来看，该组件的外径尺寸需与罐体内径保持10-15mm的间隙，方便吊装就位时调整对中，出口法兰的中心高度需与罐体侧壁的引出管中心保持同轴，避免对接时出现管路错位；板片组的有效流通面积根据处理风量核算，常规工况下控制断面流速在0.5-1m/s区间，既能保证油滴聚结效果，又不会造成过大的气流阻力，避免前端设备背压过高影响运行效率。在实际工况适配中，该结构可根据处理介质的特性调整板片间距，针对油雾浓度较高的工况可适当缩小板片间隙提升聚结效率，针对含少量固体杂质的工况可适当放大间隙避免杂质堵塞流道，板片表面可做疏油处理，加快油滴滑落速度，避免油膜过厚被气流二次夹带。整个结构没有复杂的运动部件，运行过程中无需额外动力输入，仅依靠气流自身的流动特性实现气液分离，运行可靠性高，可在-10℃到120℃的工况下长期稳定工作，适配矿物油、合成油等多种常见工业润滑油的雾滴分离需求。
