异径内螺纹过渡耦合管路连接件

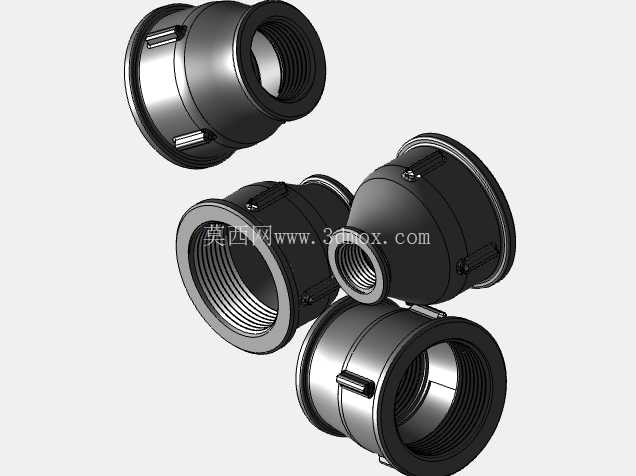

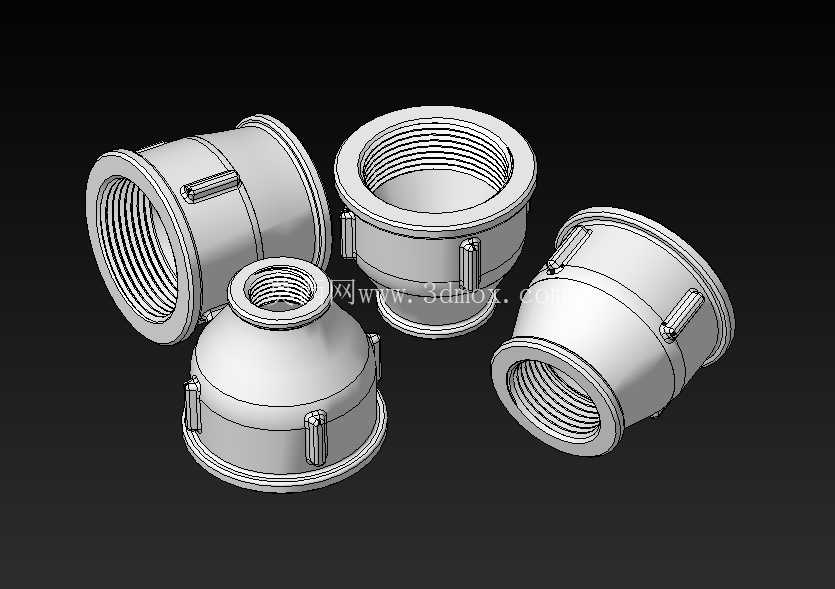

这类异径内螺纹过渡连接件，主要应用在工业流体输送管路、民用给排水管线、化工介质输送系统的管径切换节点，解决不同通径内螺纹管路的直接对接需求，无需额外加装转接头组，减少管路连接节点的泄漏风险点。从结构设计来看，整体采用变径筒体结构，两端分别加工对应规格的内管螺纹，中部过渡段采用平滑锥面衔接，避免管径突变带来的介质流阻陡增，同时降低介质在变径位置的紊流、冲蚀问题，延长管件的实际使用寿命。筒体外侧均匀分布的凸筋结构，并非装饰性设计，一方面是为安装时提供管钳的夹持受力位，避免夹持过程中损伤筒体表面的防腐层，另一方面也能强化筒体的径向结构强度，在管路承压时抵消部分内压带来的筒体周向应力，降低薄壁段胀裂的风险。

从安装边界来看，这类管件的两端螺纹轴线保持严格同轴，安装时无需额外调整管路角度，直接通过管钳拧入对应外螺纹端即可完成装配，两端螺纹的有效啮合长度符合常规管路螺纹的标准要求，保证连接后的承压能力满足对应压力等级的管路使用需求。过渡段的锥度设计经过流场校核，介质从大端流向小端时，流速变化平缓，不会在变径位置形成明显的负压区，减少气蚀、杂质沉积的概率；从小端流向大端时，也不会形成过大的局部阻力，适配双向介质流动的管路场景。

在实际选型应用中，这类过渡耦合件常被用在泵阀进出口的管径切换位置、设备支管与主管路的连接节点、老旧管路改造的管径适配场景，相比采用多个标准接头拼接的方案，单一过渡件的连接节点更少，安装工序更简便，后期运维的泄漏排查点也更少。建模过程中，内螺纹的牙型、螺距严格对应对应标准的管螺纹参数，保证和标准外螺纹件的啮合精度，外侧凸筋的位置、高度经过干涉校核，安装时管钳夹持不会和相邻管路、固定件产生空间干涉；筒体的壁厚根据对应通径的承压要求计算取值，既避免壁厚过大带来的材料浪费、安装重量增加，也防止壁厚不足导致的承压能力不足问题。两端的端面加工有密封面预留位，安装时可配合生料带、密封胶实现螺纹密封，满足不同介质的密封需求，不管是清水、低压气体还是常规腐蚀性化工介质，匹配对应材质的成品件都能实现可靠连接。
