手动台式管钳夹紧工装结构设计

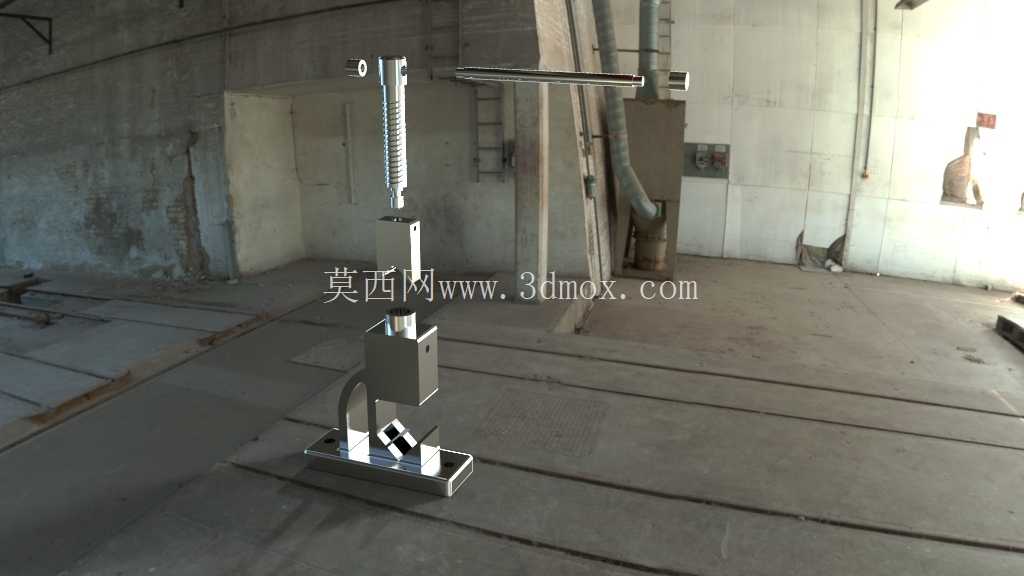

这款手动台式管钳结构，核心面向小规格金属管材、棒料的装夹作业场景，在五金维修工位、小型管材加工站点、教学实训车间都有极高的适配性，区别于普通手持式管钳，台式结构的设计从根源上解决了手持装夹时施力不稳、夹持行程受限、长时间作业劳动强度大的痛点。从功能实现逻辑来看，整套结构依靠顶部T型手轮输入扭矩，通过梯形丝杠副将回转运动转化为压头的直线进给运动，梯形丝杠的自锁特性可以保证装夹完成后不会因为管材的回弹或者加工过程中的振动出现松脱，无需额外增加锁止机构就能维持稳定的夹持力，这也是手动工装设计中兼顾可靠性与结构简洁性的典型思路。

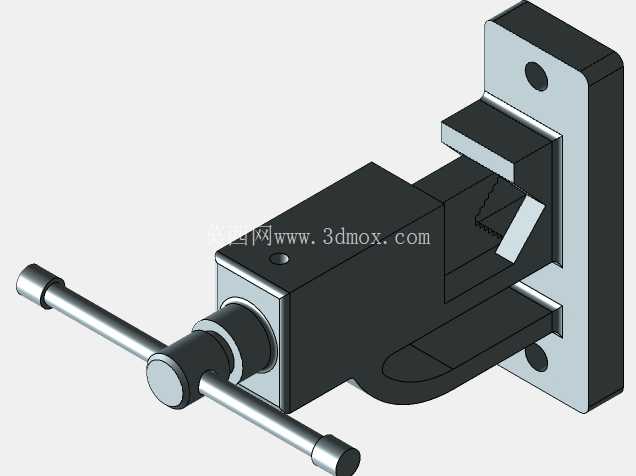

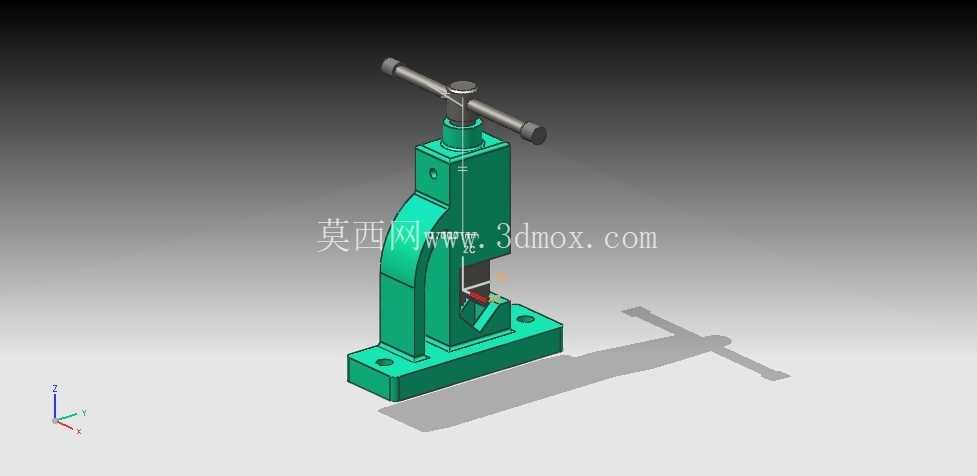

结构布局上，C型弯臂作为核心承载构件，底部和方形安装底座采用一体化铸造成型的设计思路，底座上预留的两个沉头安装孔可以直接通过螺栓固定在工作台台面，安装孔的中心距经过适配常规钳工台的T型槽间距设计，不需要额外加工过渡连接板就能完成固定，安装边界控制在底座轮廓范围内，不会额外占用工位的操作空间。压头部分采用V型开口设计，和底座上的固定V型座上下对中，这种对称V型夹持结构可以自动适配不同直径的圆形截面工件，不需要额外调整夹持中心，不管是薄壁紫铜管、厚壁无缝钢管还是小直径圆钢棒料，都能保证工件轴线和工作台面保持平行，方便后续进行锯切、套丝、倒角等加工作业。

设计过程中对受力路径做了明确的规划：手轮输入的扭矩通过丝杠传递到活动压头，加持力直接作用在工件上后，通过C型弯臂的弧形结构传递到底座安装面，整个受力闭环没有多余的传动环节，力损控制在极低水平，普通操作人员单手转动手轮就能产生足够的夹持力，不需要借助加力杆。手轮的横杆长度经过人体工程学核算，既不会因为力臂过短导致施力费力，也不会因为力臂过长在转动过程中碰到周边工位的工具或者物料。弯臂侧面预留的观察缺口，可以让操作人员在装夹过程中直观看到工件的对齐位置，避免出现工件装夹歪斜导致后续加工尺寸超差的问题。

从尺寸匹配角度，这套结构的整体高度控制在常规台虎钳的高度区间，操作人员站立作业时手肘自然弯曲就能刚好操作手轮，不需要抬臂或者弯腰，长时间作业的疲劳度更低。V型钳口的夹持范围覆盖了日常维修和小批量加工中最常用的管材直径区间，既不会因为行程过大导致结构笨重，也不会因为行程过小限制适用场景。活动压头和弯臂之间采用间隙配合的导向结构，进给过程中不会出现偏摆，保证压头和固定V座的对中精度，长期使用后如果出现导向面磨损，只需要更换导向镶条就能恢复精度，维护成本极低。

在实际使用场景中，这套台式管钳可以替代手持式管钳完成管路预制中的固定作业，尤其是在小空间工位无法放置大型台虎钳的场景下，紧凑的结构优势非常明显；同时在职业院校的钳工实训、管路装配实训课程中，这套结构清晰的手动夹具也可以作为机械传动、结构受力分析的教学载体，学生可以直观观察到丝杠传动、自锁特性、V型定位的实际工作状态。和普通台虎钳相比，V型钳口对圆形工件的夹持贴合度更高，不会出现平口钳夹持圆管时把薄壁管夹变形的问题，压头端面做了防滑网纹处理，加持过程中工件不会出现轴向窜动，进行套丝作业时可以承受套丝扳手的扭矩，不会出现工件跟转的情况。整套结构没有复杂的异形零件，所有零部件都可以采用常规的机加工工艺完成生产，铸造成型的弯臂和底座只需要进行少量的铣削、钻孔加工就能完成装配，量产的工艺性良好，零件的通用化程度高，丝杠、手轮等标准件可以直接采购市面上的通用规格，后期维修更换配件非常方便。
