罐体冷浸渍用无杆线性驱动执行机构

　　在食品加工、表面处理等涉及罐体冷浸渍工艺的生产场景中，工位执行机构的布局合理性直接影响工艺稳定性与产品良率，这套无杆线性驱动结构正是针对这类封闭罐体内部作业的特殊需求开发的执行单元。不同于常规有杆气缸或丝杠传动结构占用轴向安装空间大、杆端易附着工艺介质造成密封磨损的问题，该结构将传动部件集成在导轨主体内部，配合底部设置的电动阀完成喷嘴的启闭动作，从根源上避免传动部件与罐内浸渍介质、待加工产品的直接接触，降低日常维护频次与介质污染风险。

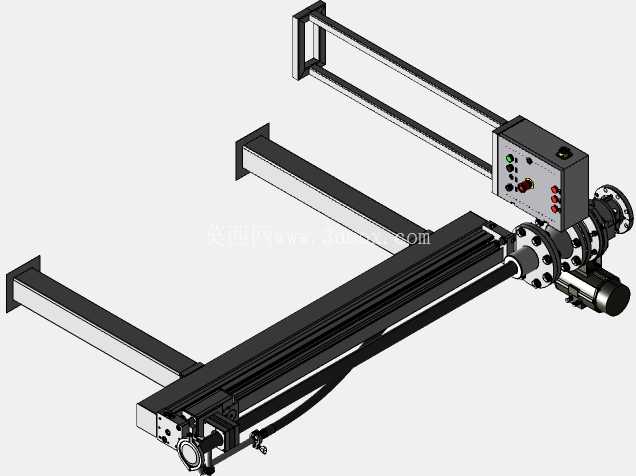

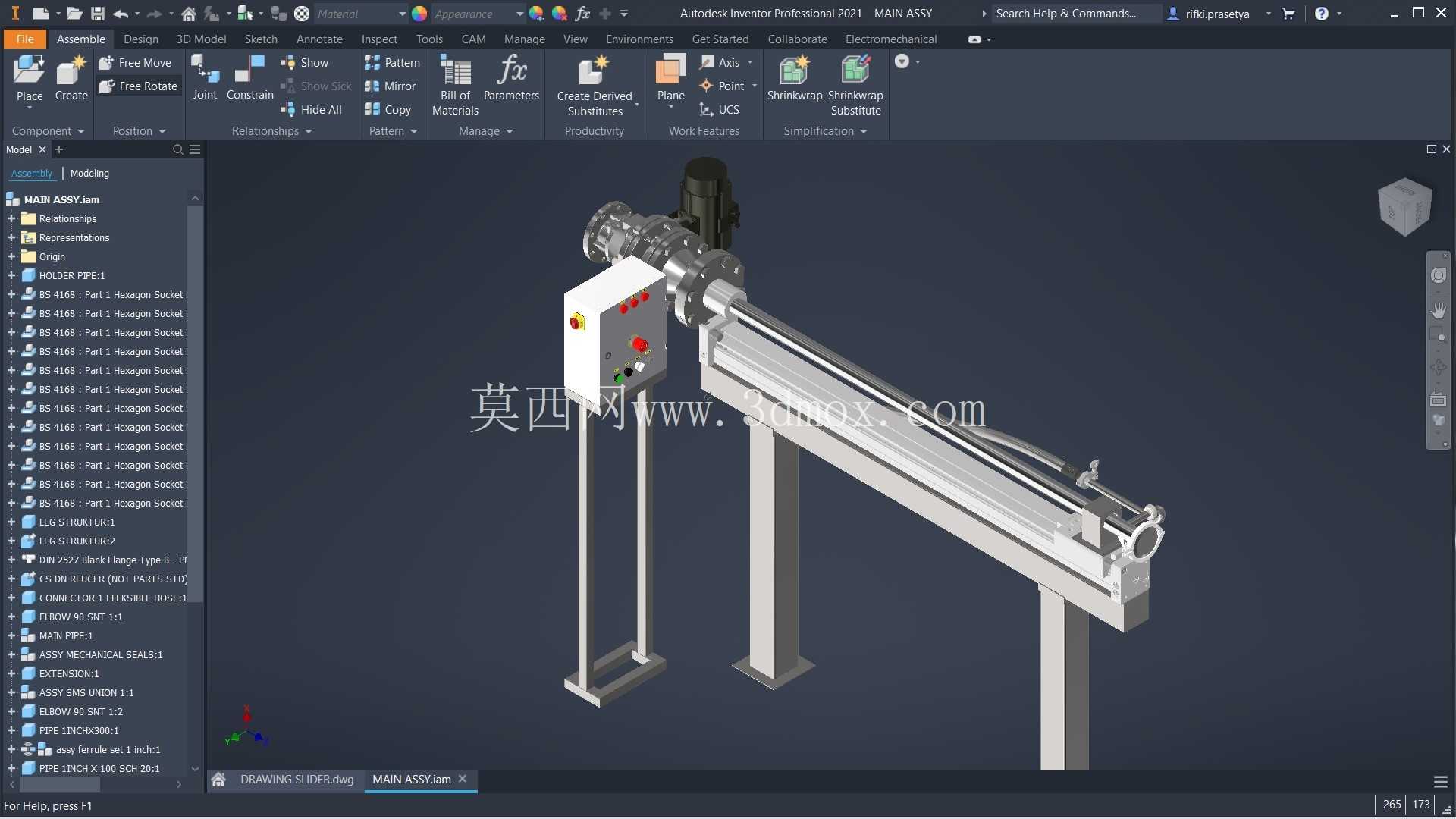

　　从结构布局来看，整套驱动单元采用侧装与立式支撑两种安装适配形式，可根据罐体开口位置、内部作业行程灵活选择固定方式，主体导轨长度覆盖常规罐体浸渍作业的行程需求，安装支座预留标准螺栓孔位，可直接与罐体侧壁的预埋安装板对接，无需额外设计复杂转接工装。驱动端采用标准伺服连接法兰，可匹配不同功率等级的伺服电机或减速电机，满足不同负载、运行速度下的传动需求，传动滑块上预留喷嘴安装接口，可根据工艺要求更换不同流量、喷射角度的喷嘴组件，适配不同类型产品的冷浸渍喷淋作业。

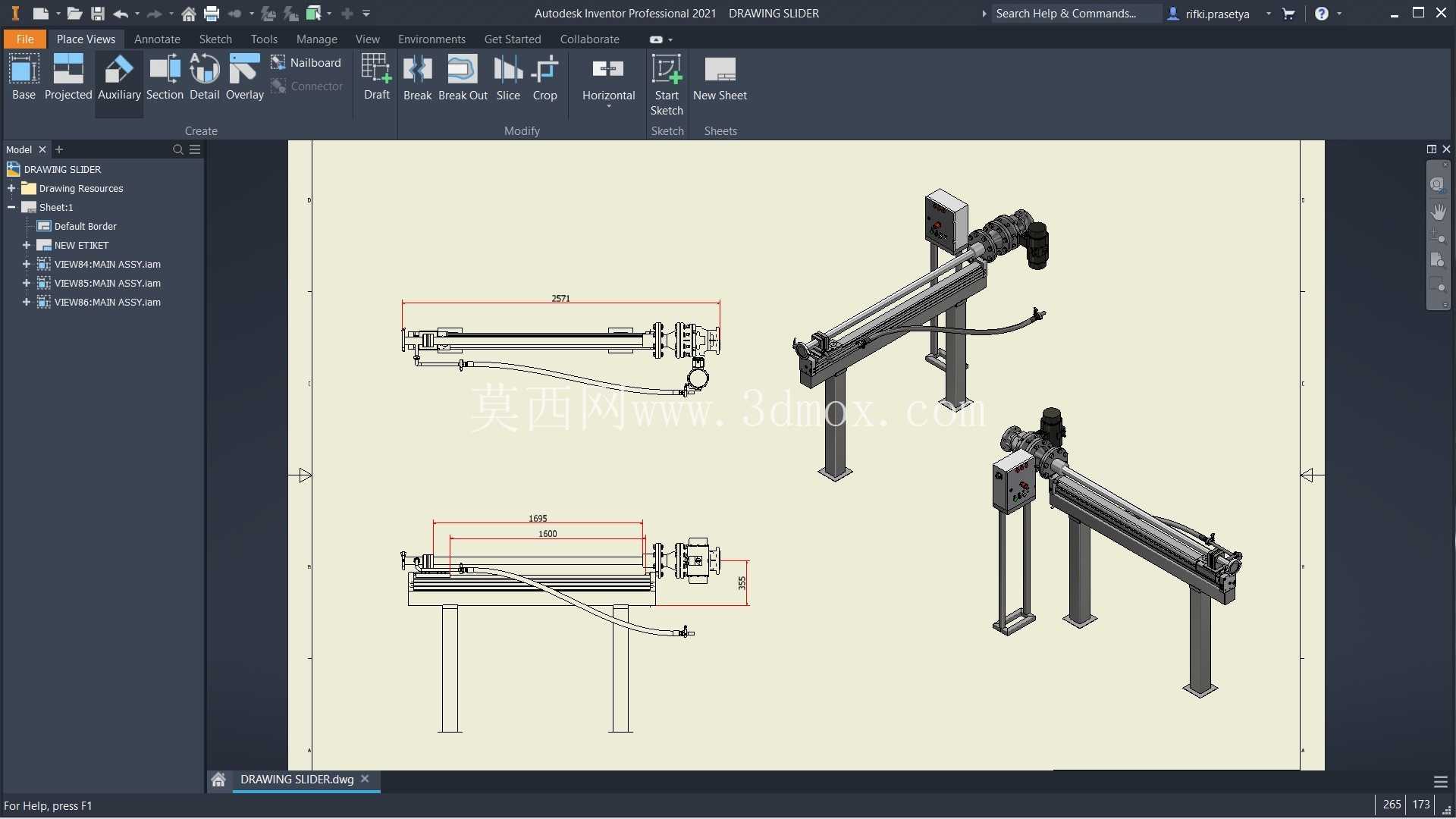

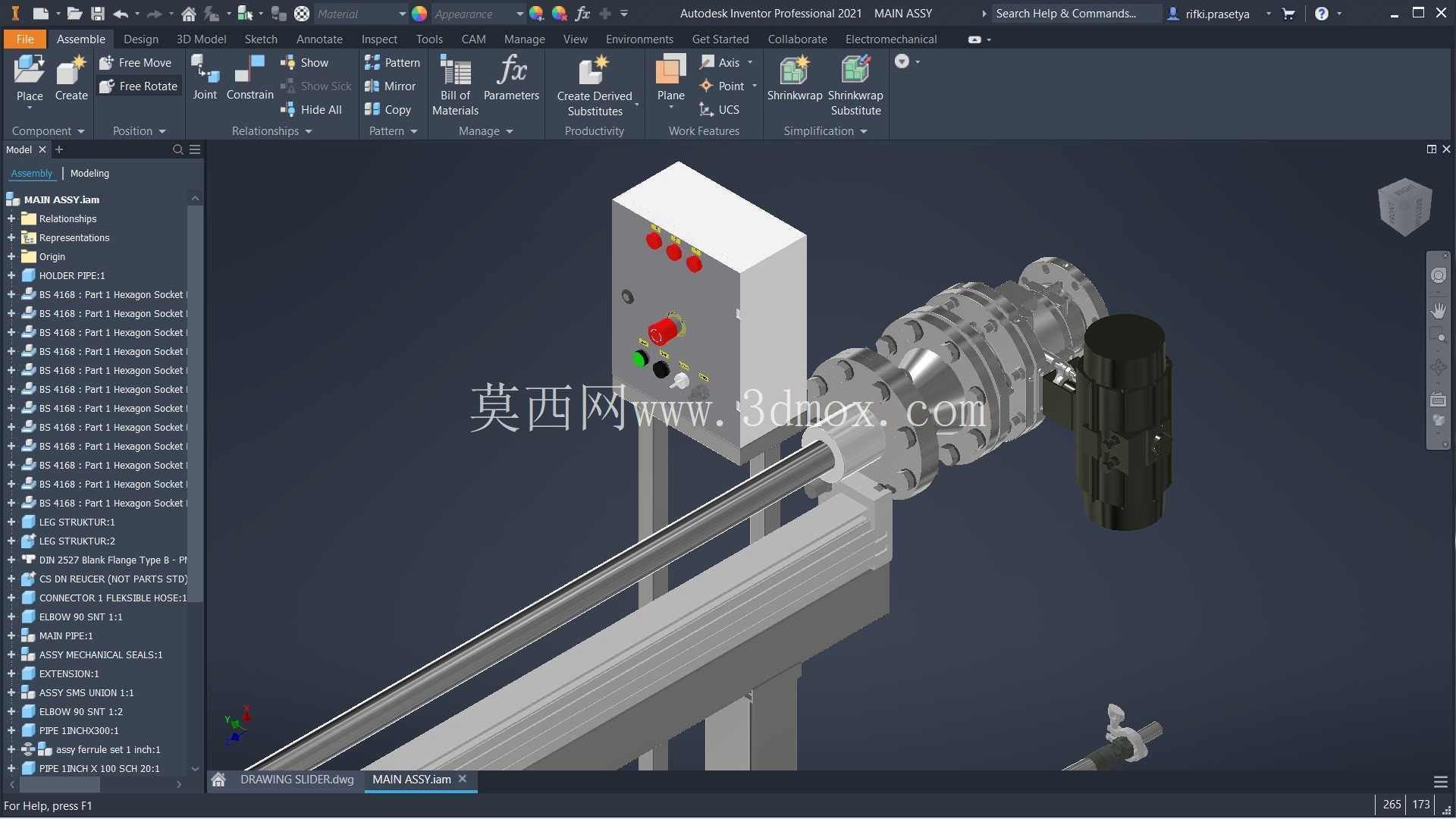

　　设计阶段重点考量了罐内作业的密封防护需求，无杆驱动的传动带/丝杠腔采用双层密封结构，可阻挡浸渍过程中产生的雾气、液滴侵入传动腔内部，避免传动部件锈蚀或卡滞；底部电动阀与驱动滑块采用硬管连接，随滑块同步移动，阀门口径与喷嘴通径匹配，响应速度可满足工位快速切换时的启闭要求，避免管路残液滴落到产品表面造成品质缺陷。从安装边界来看，侧装形式的驱动单元整体厚度控制在较小范围，可适配罐体侧壁狭窄的安装空间，立式支撑形式的支座高度可根据罐体内部液位高度调整，保证喷嘴作业时与产品表面的距离符合工艺要求；整套结构的运动部件均做了圆角处理，无突出尖锐结构，避免安装调试过程中刮擦操作人员或损坏罐体内壁防腐层。

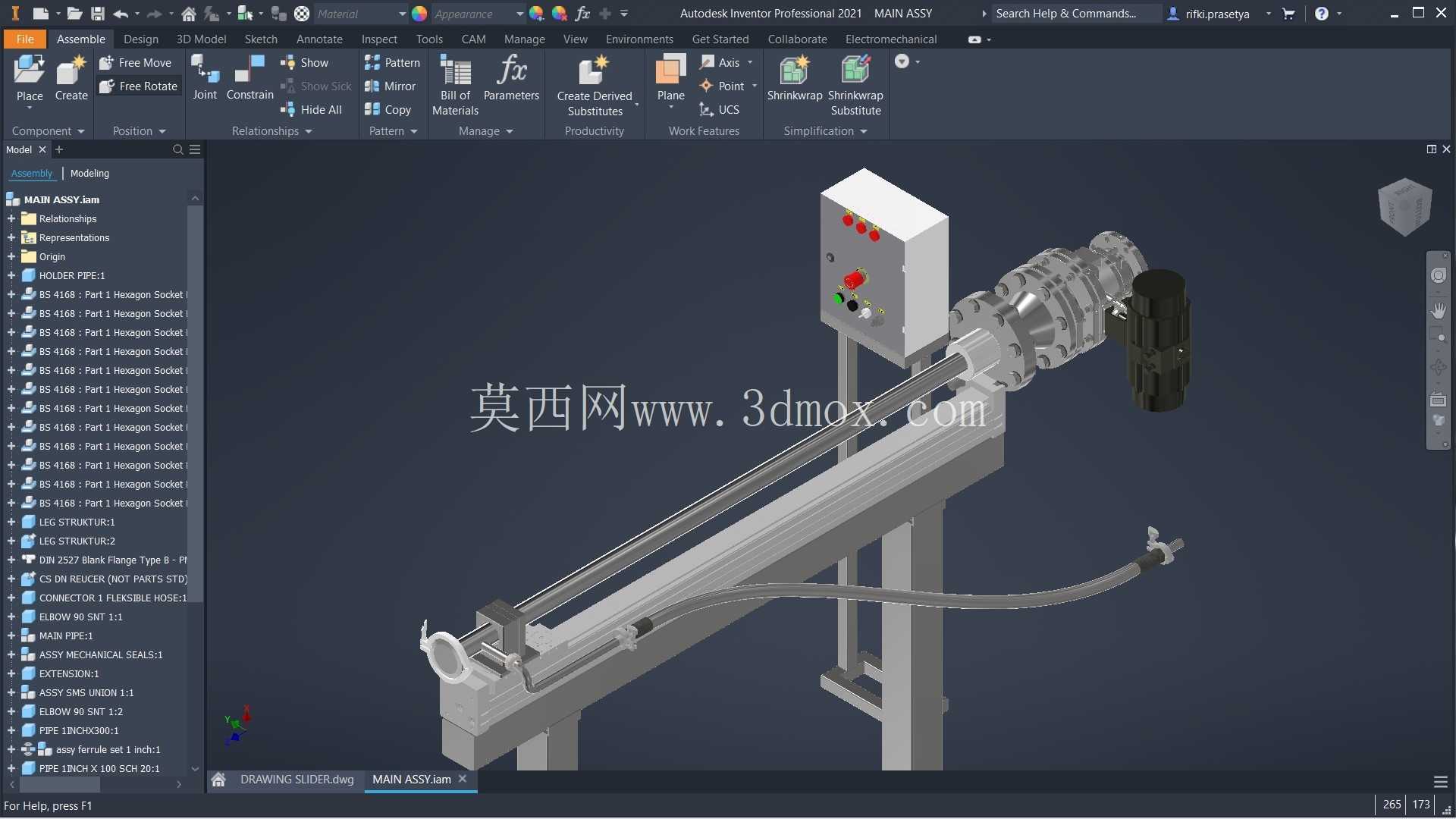

　　在实际工况运行中，该驱动单元可实现喷嘴沿罐体轴向的匀速直线移动，配合底部电动阀的通断控制，可完成分段式喷淋、定点停留喷淋等多种工艺动作，相比传统的固定喷嘴结构，可大幅减少喷嘴数量，降低管路系统复杂度，同时保证罐内不同位置产品的浸渍液覆盖均匀度。结构建模过程中对传动部件的配合公差做了合理预留，无杆驱动的滑块与导轨之间采用标准间隙配合，既保证运动顺畅度，又可承受一定的径向负载，适配喷嘴及连接管路的重量需求；电动阀的安装位置做了偏心优化，避免阀本体与导轨、支座产生运动干涉，同时方便后期对阀门进行检修更换，无需拆解整套驱动结构。
