适配150-160mm管径的立柱顶部管道安装支座

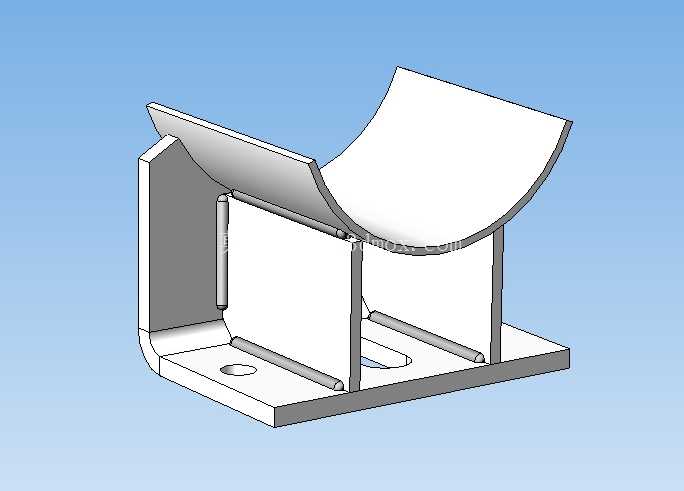

　　在工业管线布设、市政给排水管网搭建、厂区工艺管道敷设的现场作业中，立柱顶部的管道支撑构件是保障管线运行稳定性的核心受力部件，这类构件需要同时匹配立柱的安装端面、适配对应管径的管道弧面，还要兼顾现场焊接、螺栓固定的施工便利性，避免出现管道应力集中、支撑错位导致的管线变形或焊缝开裂问题。这款支撑构件专门针对公称直径150到160毫米的管道设计，采用焊接式钢结构成型，整体由底部安装底板、两侧竖向支撑立板、顶部弧形承托板以及加强筋结构组合而成，所有板件的连接位置都设置了连续焊缝的施焊空间，不会出现焊接死角，能有效保障构件整体的结构强度。

　　从实际应用场景来看，这类支座多用于厂区架空工艺管线的立柱顶端支撑、市政管廊的立柱端管道固定、中小型泵站的进出水管线高位支撑场景，尤其适合管线需要沿立柱垂直抬升后转向水平布设的节点位置，能够直接承接水平段管道的垂直载荷，同时抵消管道运行过程中因介质流动、温度形变产生的局部径向作用力。设计过程中，顶部的弧形承托面完全匹配150-160mm管径的外圆弧度，承托板的宽度覆盖管道圆周方向约120度的包覆范围，既能够保证管道与支撑面的接触面积足够，降低局部压应力，又不会因为包覆范围过大导致管道热胀冷缩时出现轴向卡滞，预留的形变间隙可以适配管线正常运行时的轴向位移需求。

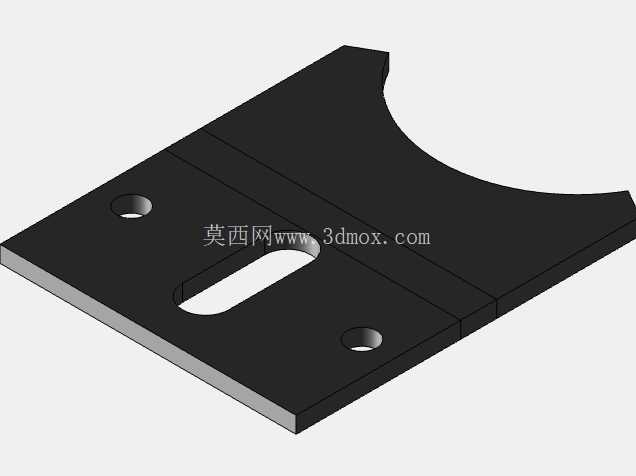

　　底部安装底板设置了两个长圆形安装孔，能够抵消立柱顶部安装面的螺栓孔位加工误差，现场安装时不需要重新扩孔或者配焊，直接穿入螺栓即可完成初步定位，长圆孔的长度方向预留了15mm的调节余量，能够适配现场安装时的横向位置偏差，降低现场施工的精度要求，提升安装效率。两侧的竖向立板并非垂直于底板平行设置，而是顺着顶部弧形承托板的弧度做了切角处理，立板与承托板的连接焊缝顺着弧面延伸，相比直角焊接的结构，这种切角设计能够减少焊缝处的应力集中，在承受管道垂直载荷时，力的传递路径顺着立板直接传导到底板，不会在焊缝位置出现应力突变。立板与底板之间还设置了小型的圆钢加强筋，分别布置在立板的内侧前后位置，圆钢的两端分别与立板、底板焊接，相比板状加强筋，圆钢加强筋的焊接量更小，同时能够有效抵抗立板受到管道侧向力时的外翻变形，不会因为长期受载出现立板外张导致承托面弧度变形的问题。从安装边界来看，这款支座的底板宽度与立柱顶部的安装端面匹配，不需要额外加设过渡连接板，整体高度控制在常规管线支撑的净空要求范围内，不会因为支座高度过高导致管线重心上移，也不会因为高度不足无法满足管线的底部净空要求。

　　弧形承托面的表面没有设置额外的防滑齿或者固定卡扣，属于滑动式支撑支座，允许管道在温度变化时产生轴向的小幅位移，适合长距离输送管线的中间支撑节点使用，如果需要做固定支撑，只需要在现场安装时将管道与承托板进行点焊固定即可，不需要额外加工其他连接结构，适配性较强。在结构细节处理上，底板的边角位置做了小圆弧切角处理，避免现场安装时尖锐边角划伤施工人员，也能减少焊接时的边角应力集中；所有板件的下料边缘都做了去毛刺处理，不会出现锐边，符合钢结构构件的现场施工安全要求。承托板的厚度经过载荷核算，能够承受对应管径管道满水状态下的垂直载荷，同时叠加1.5倍的安全系数，即使管线出现水锤冲击的瞬时载荷，也不会出现承托板变形的问题。两侧立板的间距略小于承托板的宽度，承托板两侧伸出立板的部分能够对管道的侧向位移形成软限位，避免管道因为横向振动从承托面脱出，同时又不会完全锁死管道的径向微调空间，适配管线运行过程中的小幅振动需求。
