GOST标准异径内丝过渡耦合管路接头

在民用给排水、工业流体输送、暖通管路布设的现场施工与预制装配环节，不同通径管路的对接需求十分常见，这类异径过渡耦合件正是为解决变径位置的密封连接、应力分散问题设计的核心管路配件。不同于普通补芯接头易造成通径骤缩、流阻陡增的缺陷，这款过渡耦合采用渐变式内腔结构，从大端到小端的流道呈平滑锥度过渡，能最大程度降低介质流经变径段时的局部压力损失，减少紊流产生的振动与噪音，适配水、低压蒸汽、中性气体等多种常规输送介质。

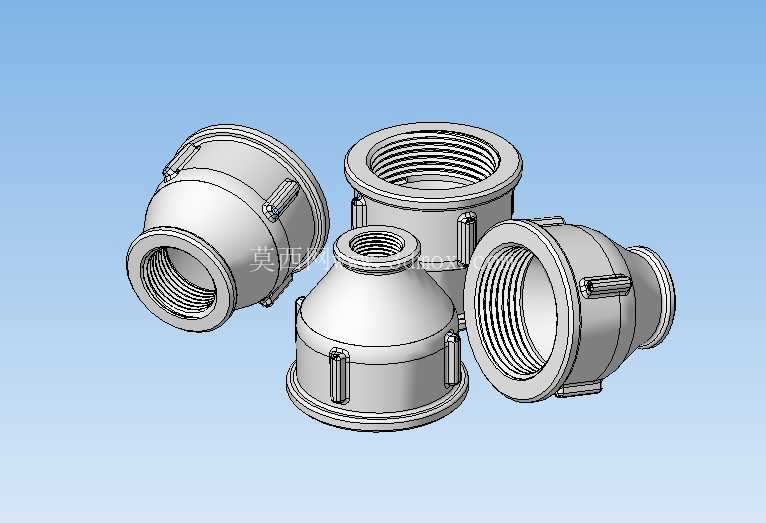

从结构设计来看，接头两端均采用标准内螺纹结构，螺纹牙型符合GOST 8957-75规范要求，加工时严格控制螺纹中径公差与锥度偏差，保证与对应通径的外螺纹管件旋合时，能依靠螺纹牙的紧密啮合加上配合生料带、密封胶实现可靠密封，无需额外焊接或法兰固定，安装时仅用管钳即可完成装配，后期维护拆卸也十分便捷，非常适合管路改造、临时管线布设等场景。接头外壁均匀分布的凸起加强筋，并非装饰结构，一方面是为了增加管钳咬合时的摩擦力，避免旋紧过程中接头外壁打滑划伤镀层，另一方面能提升接头整体的结构强度，在管路存在轻微径向应力或热胀冷缩形变时，加强筋可分散壳体承受的应力，避免薄壁位置出现开裂渗漏。

从安装边界来看，这款接头的大端适配DN32通径的管路，小端适配DN10、DN25等不同规格的对应管路，整体外形采用圆台状渐变结构，最大外轮廓尺寸控制在合理范围内，安装时不需要预留过大的操作空间，在狭小的管道井、设备内部管路排布场景中也能顺利完成装配。接头壳体采用常规水暖五金常用的铸造工艺成型，壁厚均匀，过渡圆角处做了圆弧处理，避免应力集中，内壁流道做了光滑处理，减少介质残留与结垢风险，长期使用也不会因为流道粗糙造成堵塞。

在实际选型应用中，这类过渡耦合件常被用在入户水管变径、设备进出水口与管路对接、暖通支路分流变径等位置，相比采用多个接头拼接的变径方案，一体式过渡耦合的密封点更少，渗漏概率大幅降低，同时整体长度更短，能节省管路安装空间。设计建模时，需要重点把控螺纹的起始位置与旋合长度，保证两端螺纹的同轴度偏差在允许范围内，避免安装后出现管路别劲、应力集中的问题；外壁加强筋的位置与高度也要结合实际管钳操作的受力点设置，过高会增加材料成本与整体外形尺寸，过低则无法起到防滑与加强的作用；内腔的渐变锥度需要经过流阻验算，既要保证变径平滑，也要控制整体长度在常规管件的标准尺寸范围内，符合行业通用的安装互换性要求。

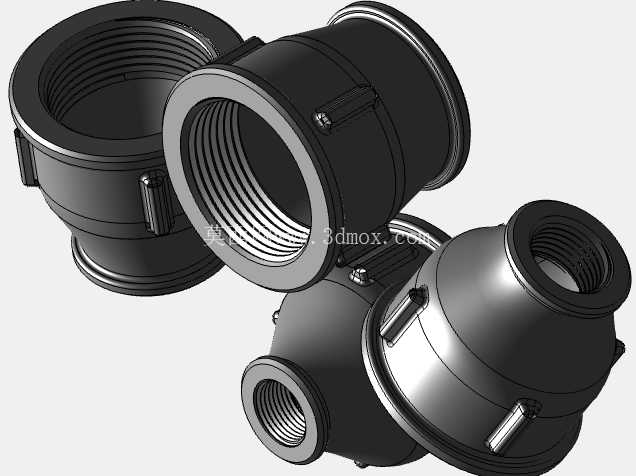

不同于工业高压管路使用的焊接式异径接头，这款螺纹式过渡耦合更适合低压民用管路与普通工业低压输送场景，安装不需要专业焊接设备，普通水暖工即可完成操作，后期如果需要调整管路通径，也可以快速拆卸更换，适配性更强。建模过程中，对螺纹特征做了合理简化，既保证三维装配时的干涉检查准确性，也避免了过于细碎的螺纹特征造成模型文件过大，方便在整体管路装配中调用，同时对外壁的分型线、铸造圆角都做了符合实际工艺的还原，能直接用于产品开模前的结构验证、装配干涉检查，也可作为管路布设三维设计时的标准件调用，辅助工程师完成整体管路的走向排布与空间校验。
