气动快插内丝PCF10-01管路连接件

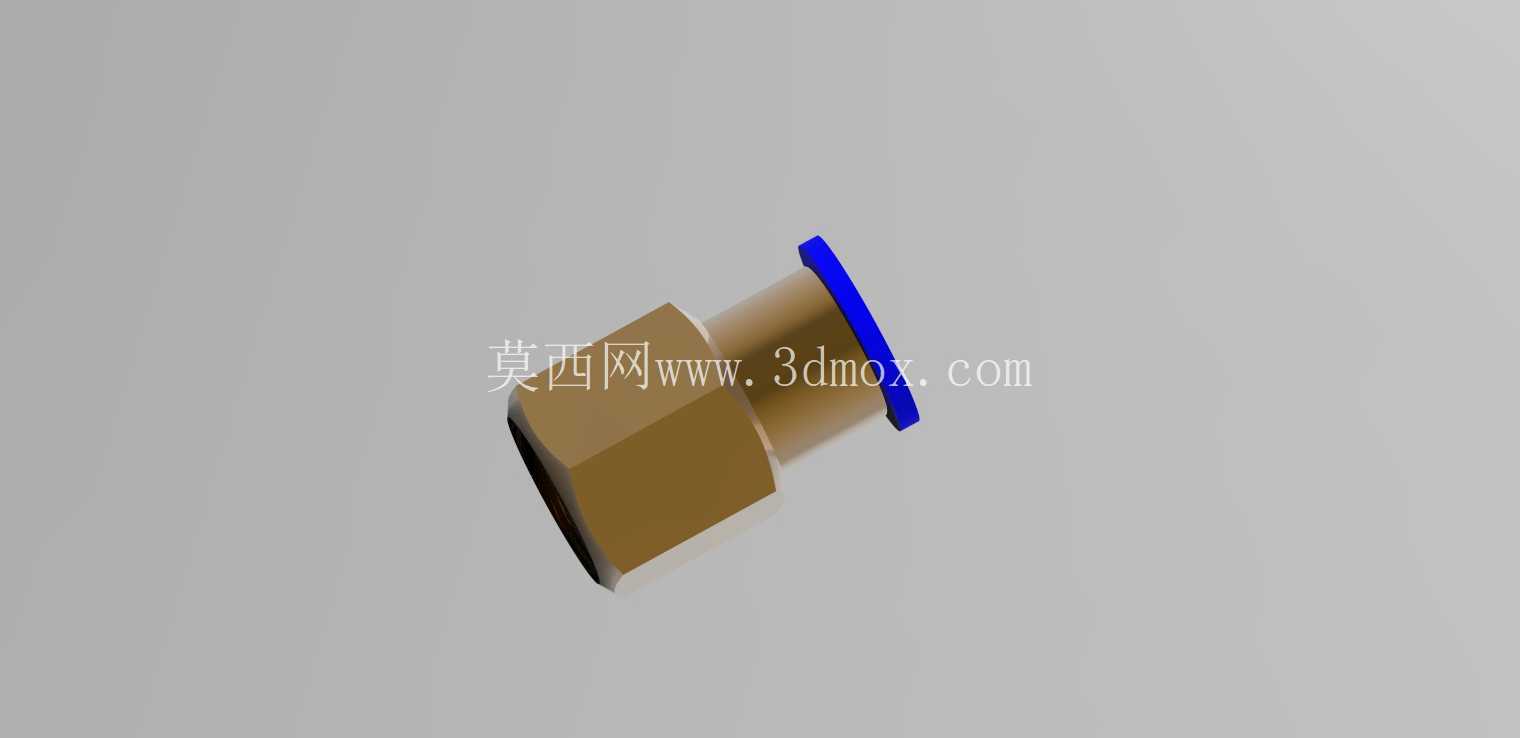

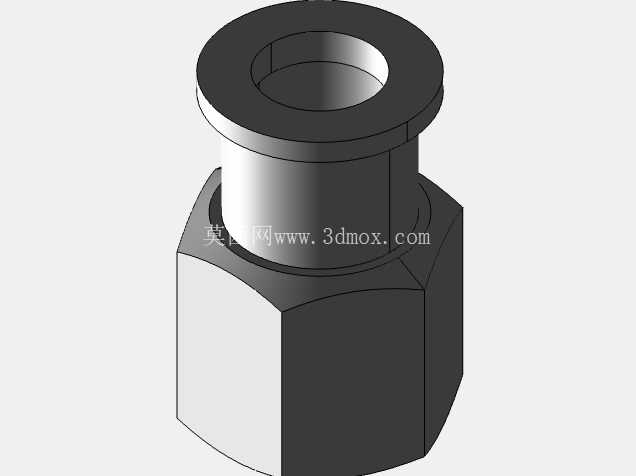

　　从结构设计逻辑来看，接头采用分体式同轴布局，一端为标准内螺纹六角基座，六角端的对边尺寸严格适配常规开口扳手的作业空间，安装时可直接卡入扳手卡位施加扭矩，不会出现打滑损伤基体的问题，内螺纹的牙型精度符合气动管路通用密封标准，与对应规格的外螺纹端对接时，配合常规密封垫或生料带即可实现1MPa以内工作压力下的无泄漏连接；另一端为快插承口结构，端口处的蓝色弹性卡圈为气管锁紧机构的外露标识，内部集成了不锈钢卡爪、丁腈橡胶密封环、定位止推环三个核心部件，气管插入时卡爪会自动卡紧气管外壁的聚氨酯或尼龙材质表层，密封环则紧密贴合气管外圆面实现径向密封，止推环用于限制气管插入深度，避免气管插入过深堵塞内螺纹端的通径，也能防止气管插装不到位导致的脱管、漏气问题。在气动系统的管路布设场景中，这类内丝快插接头是压缩空气输送回路里用量极大的基础连接件，常见于自动化生产线气路排布、小型气动工装夹具配管、气动工具末端接驳、车间集中供气支路改造等场景，承担硬质内螺纹端口与软质气动气管的快速对接功能，无需额外套丝、缠生料带做气管端的密封处理，能大幅压缩现场配管的作业时长。

　　设计过程中需要重点控制几个核心尺寸边界：首先是内螺纹端的通径，要匹配1分规格内螺纹的最小通流面积，避免通径缩颈导致的气路压损过大，影响末端气动执行元件的输出力；其次是快插端的承口内径公差，需要控制在0到+0.1mm范围内，公差过大会导致密封环与气管间隙过大出现慢漏，公差过小则会导致气管插装阻力过大，现场装配困难；六角基座的厚度需要满足螺纹啮合的最小长度要求，同时要保证扳手作业时不会碰到快插端的蓝色卡圈，避免装配过程中误触解锁机构导致气管弹出。

　　外形上六角端采用黄铜本色表面处理，材质选用易切削铅黄铜，兼顾切削加工性能与气动管路的抗腐蚀要求，快插端的金属基体与六角基座为一体式加工成型，不存在拼接焊缝带来的泄漏隐患，外露的蓝色卡圈采用改性POM材质，耐疲劳性能优异，多次插拔后仍能保持足够的锁紧力，适配外径10mm的标准气动软管，内螺纹端为G1/8规格，可直接对接市面上绝大多数同规格的气动阀岛、气缸气口、气源处理件的输出端口。

　　实际选型配管时需要注意，该接头仅适用于压缩空气、惰性气体等非腐蚀性介质的输送，不能用于液体、有腐蚀性的化学气体管路，安装前需要清理气管切口的毛刺，避免切口毛刺刮伤内部密封环导致早期泄漏，气管插入时需要插到底至止推环位置，插装后可轻拉气管确认锁紧到位，日常维护时若出现慢漏情况，可检查卡爪是否有磨损、密封环是否被杂质划伤，更换对应密封件即可恢复使用，无需整体更换接头，能降低设备运维的备件成本。在三维建模过程中，需要重点还原内螺纹的牙型细节、六角端的倒角特征、快插端卡圈的装配间隙，同时要预留出扳手操作的空间尺寸，方便后续做整机气路排布的干涉检查，避免在装配时出现接头与周边结构件干涉、扳手无法下拧的问题，模型的装配基准面设置在内螺纹的端面上，可直接与对应外螺纹零件的端面做配合约束，快速完成管路系统的虚拟装配，提前排查管路走向的合理性，减少现场配管时的返工量。
