方圆过渡变径筒仓连接料斗结构

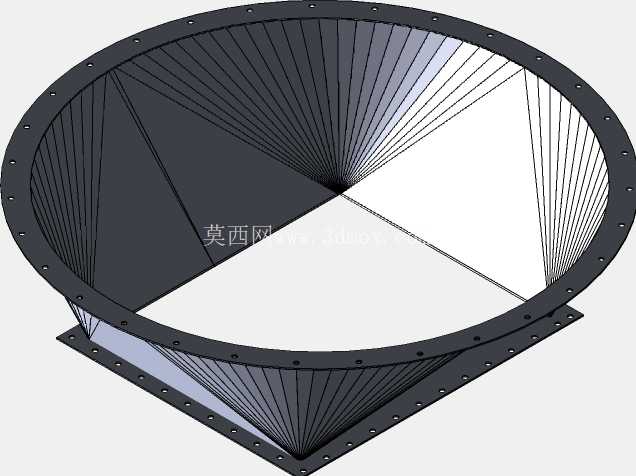

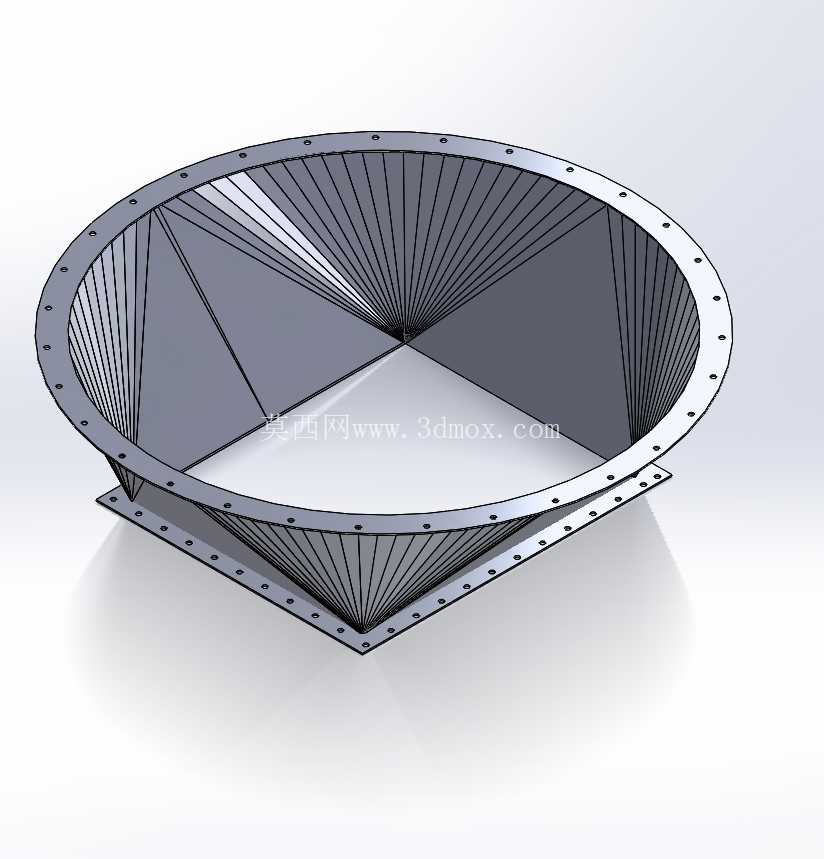

　　在散料存储与输送的工程场景中，这类方圆过渡的料斗结构是衔接上部圆形筒仓与下部方形出料/输送设备的核心过渡部件，广泛应用于粮食加工、建材存储、化工散料转运、矿山物料中转等工况，解决圆形储料腔体与方形进料口设备的接口不匹配问题，同时承担物料导流、避免积料的核心功能。从结构设计逻辑来看，该部件采用天圆地方的渐变形体，上部为带安装孔的圆形法兰边，用于和上部筒仓的出料法兰通过螺栓紧固连接，下部为带安装孔的方形法兰边，可直接对接方形进料口的振动给料机、皮带输送机导料槽或者方形出料管道，法兰边上的安装孔采用等距排布，适配常规的螺栓连接规格，安装时可通过密封垫片填充法兰结合面，避免散料输送过程中的漏料、扬尘问题。

　　料斗的壁板采用4毫米厚度的S235JR碳素结构钢板弯折拼接而成，壁板之间通过焊接形成密闭的腔体，渐变段的壁面采用多块三角形板拼接的锥面结构，这种结构设计一方面可以让物料依靠自重沿着倾斜壁面顺滑下滑，避免出现直角死角造成的物料堆积、架桥堵料问题，另一方面相比曲面冲压的天圆地方结构，板材拼接的工艺更适合中小批量的现场制作或者车间预制，加工难度更低，焊接变形更容易控制。在实际选型应用中，需要重点核对上部圆形法兰的外径、螺栓孔分布圆直径与孔位数量，确保和上部筒仓的出料口尺寸完全匹配，下部方形法兰的边长、孔位间距也要和对接的下游设备进料口尺寸一致，避免现场安装时出现错位无法对接的问题。

　　料斗的倾斜角度设计需要结合所输送物料的安息角来调整，针对粮食、塑料粒子这类流动性较好的物料，壁面倾斜角度可以适当减小，针对矿石粉、湿黏土这类流动性差、容易粘附壁面的物料，需要适当加大壁面倾斜角度，必要时还可以在壁板外侧加装振动电机，通过振动避免物料粘附架桥。从结构强度角度来看，4毫米厚度的S235JR钢板可以满足常规中小吨位筒仓的下料承重需求，壁板与上下法兰的连接位置采用满焊工艺，焊接后需要做焊渣清理与打磨，避免焊缝位置的毛刺刮擦输送物料，对于有耐磨需求的工况，还可以在料斗内壁粘贴耐磨衬板或者堆焊耐磨层，延长部件的使用寿命。

　　安装时需要保证料斗的垂直度，避免倾斜造成的物料偏流，加重单侧壁面的磨损，上下法兰连接时螺栓需要对角均匀紧固，避免法兰面受力不均造成密封失效。这类过渡料斗在散料处理系统中虽然属于辅助衔接部件，但如果设计选型不当，很容易造成堵料、漏料、磨损过快等问题，直接影响整条输送线的运行效率，建模过程中需要精准控制渐变段的壁面拼接角度，确保法兰孔位的位置度公差符合安装要求，壁板的折弯角度需要和三维模型中的理论角度一致，避免现场拼接时出现缝隙过大、焊接变形超差的问题。
