石蜡装卸转运作业站结构设计方案

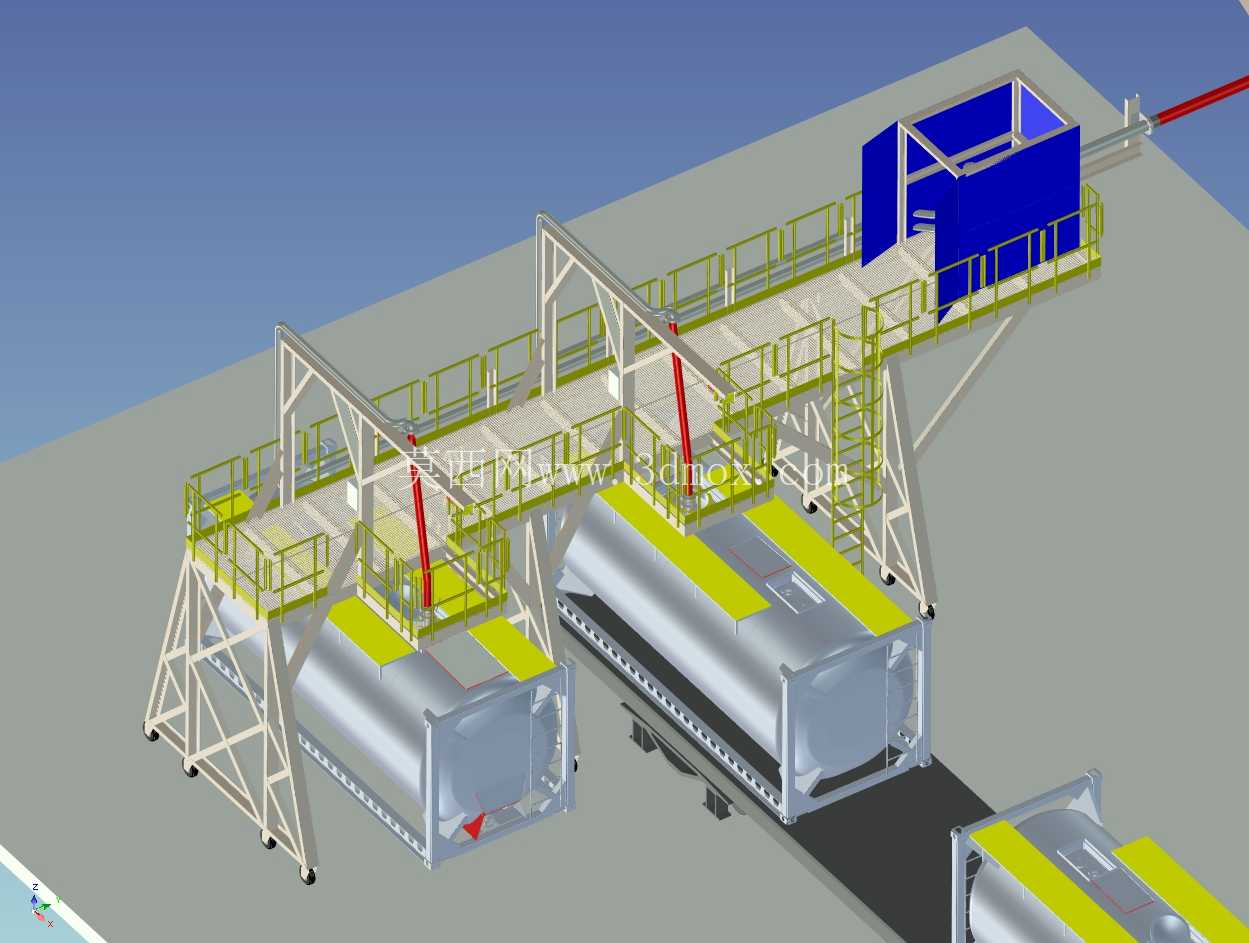

这套三维结构方案面向石蜡类固态/半固态物料的罐式集装箱装卸转运场景，核心解决厂区内罐箱对位、人员操作站位、物料装卸过程的安全防护与作业效率问题，整体布局围绕罐箱停靠的核心工位展开，采用双侧对称作业平台设计，可同时满足两个标准罐箱的并行装卸作业需求，适配厂区内固定装卸位的长期作业工况。

从现场安装边界来看，整套作业站的地面固定点位完全匹配20英尺标准罐箱的停放尺寸，平台支腿采用桁架式结构设计，底部通过膨胀螺栓与硬化混凝土地面固定，支腿的跨距预留了罐箱拖运车辆的通行空间，作业时罐箱停靠到位后，平台操作面与罐箱顶部人孔位置的垂直高差控制在1.2米范围内，操作人员站在平台上无需过度俯身即可完成罐口启闭、管道对接、物料装填的全套操作，避免了传统登高梯对位不准、作业半径不足的问题。

平台主体采用模块化分段设计，主走道宽度设置为1.1米，满足两名操作人员侧身交会的通行需求，走道面板采用花纹防滑钢板铺设，边缘设置150mm高的挡脚板，防止工具、小型零件从平台缝隙掉落至下方罐箱或地面。临边防护栏杆采用双横杆设计，上横杆高度距走道面1.2米，中间横杆设置在0.6米高度位置，栏杆立柱间距控制在1米以内，所有栏杆连接处采用满焊工艺，焊缝打磨平整后做防腐涂装，可承受1kN/m的水平侧向推力，满足工业作业平台的安全防护载荷要求。

平台两端设置斜爬梯作为人员上下通道，爬梯倾角设置为45度，踏步采用防滑格栅板，每级踏步高度控制在200mm，爬梯两侧同样设置连续防护栏杆，爬梯入口位置设置安全门，作业时可关闭锁定，防止无关人员随意登上作业平台。在平台与罐箱对接的位置，设置了可翻转的搭接跳板，跳板一端与平台边缘铰接，作业时翻转搭接到罐箱顶部的走台边缘，消除平台与罐箱之间的间隙，避免人员踩空，跳板表面同样做防滑处理，承载能力满足单人携带作业工具通行的载荷要求。

在两个罐箱工位的中间位置，设置了物料输送管道的固定支架，支架高度与平台操作面齐平，管道沿平台走道下方敷设，预留了与罐箱进料口对接的软管连接空间，管道支架上设置了管卡与导向支座，可抵消物料输送过程中产生的管道振动与热胀冷缩位移。平台上还预留了气动工具、照明灯具的接口安装位，可根据实际作业需求快速接驳辅助作业设备，无需后期额外在平台结构上开孔焊接。

整套结构的设计思路优先考虑现场作业的实际动线：人员从爬梯登上平台后，可沿主走道直达任意罐箱的作业点位，物料管道沿走道侧边布置，不会占用人员通行空间，平台下方的净空高度满足罐箱及转运车辆的通行要求，非作业时段车辆可直接从平台下方穿过，不占用厂区内的主通道空间。结构选材上，主承重梁采用标准H型钢，次梁采用槽钢焊接，所有钢结构件表面先做抛丸除锈处理，再涂刷两层环氧富锌底漆与两层聚氨酯面漆，可适应室外厂区的日晒雨淋工况，降低后期结构锈蚀的维护成本。

针对石蜡物料装卸的特殊工况，平台结构上没有设置容易积料的水平凹槽，所有构件的棱角处都做了圆弧过渡处理，避免散落的石蜡碎屑堆积在结构缝隙中难以清理，平台走道的格栅板缝隙尺寸经过核算，既可以让散落的碎屑直接掉落至地面，又不会卡住作业人员的鞋跟，日常清理时直接用高压风或者水枪冲洗即可完成平台表面的清洁。在平台的端部设置了工具放置台，台面采用厚度5mm的钢板焊接，边缘设置挡边，可放置装卸作业用的扳手、密封件、检测工具等，避免工具随意摆放在走道上造成绊倒风险。

整套作业站的安装不需要对现有厂区地面做大规模改造，只需要按照支腿的定位点位打孔固定即可，所有结构件都在工厂内预制完成，现场只需要通过螺栓拼接组装，安装周期可控制在3个工作日以内，后期如果需要调整作业工位，也可以将整套结构拆解后转运至新的点位重新安装，不需要破坏原有结构件。结构的载荷核算充分考虑了人员、工具、临时堆放物料的总重量，每平米平台面的均布载荷按照2kN设计，完全满足常规装卸作业的载荷需求，不会出现结构变形、晃动的问题。
