25mm管道夹装式Pt100电阻温度计结构

在化工、食品制药、市政供水等行业的流体输送管线运维中，管线内介质温度的实时精准采集，是工艺参数管控、能耗核算、设备安全联锁的核心环节，传统插入式温度计需要在管道上开孔焊接套管，不仅施工周期长，还存在焊缝泄漏、介质残留的隐患，尤其针对洁净级管线、高压薄壁管线，开孔作业的合规性与后期维护成本一直是现场运维的痛点。这款夹装式Pt100电阻温度计，就是针对直径25毫米的标准工艺管线设计的非侵入式温度检测部件，无需在管线本体上开孔作业，仅通过配套的夹装基座就能完成安装固定，大幅降低了现场施工的难度与管线改造的风险。

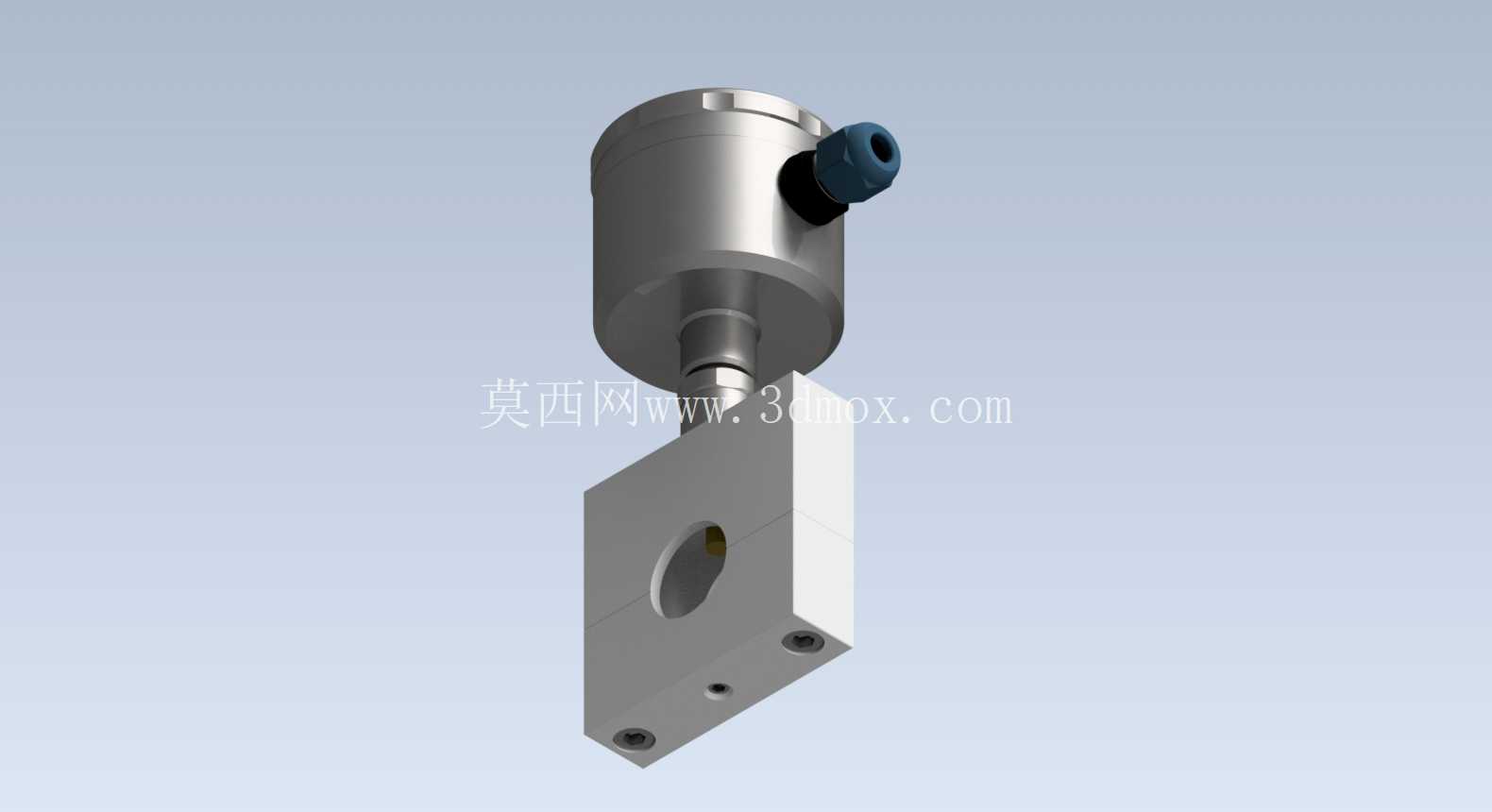

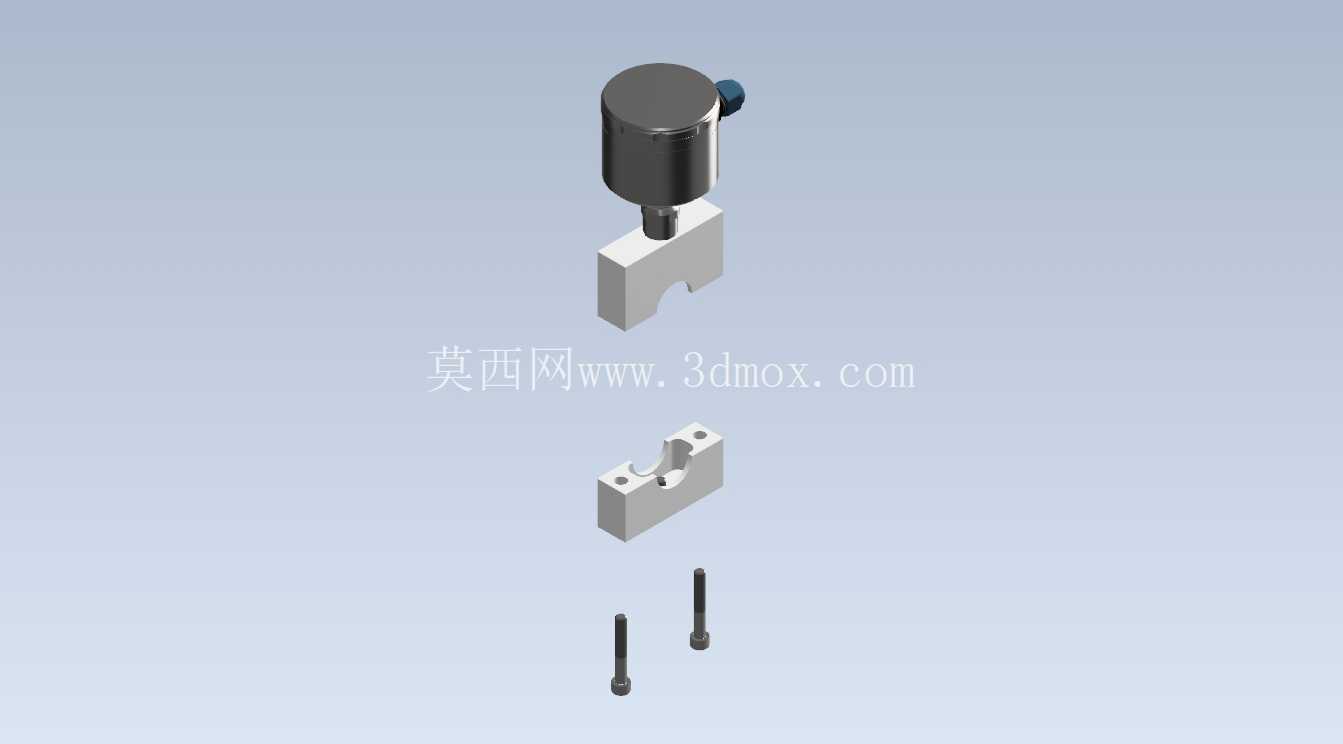

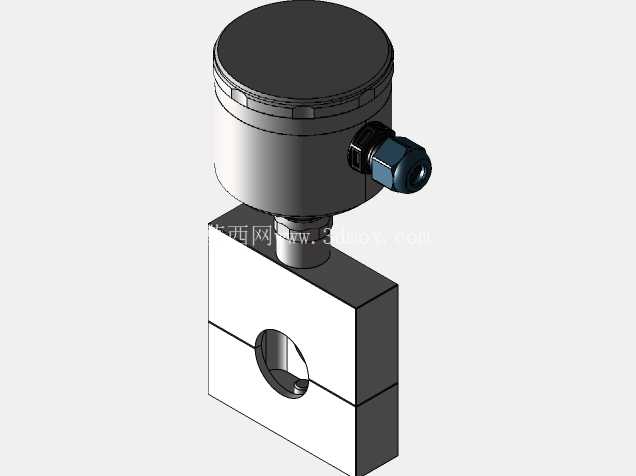

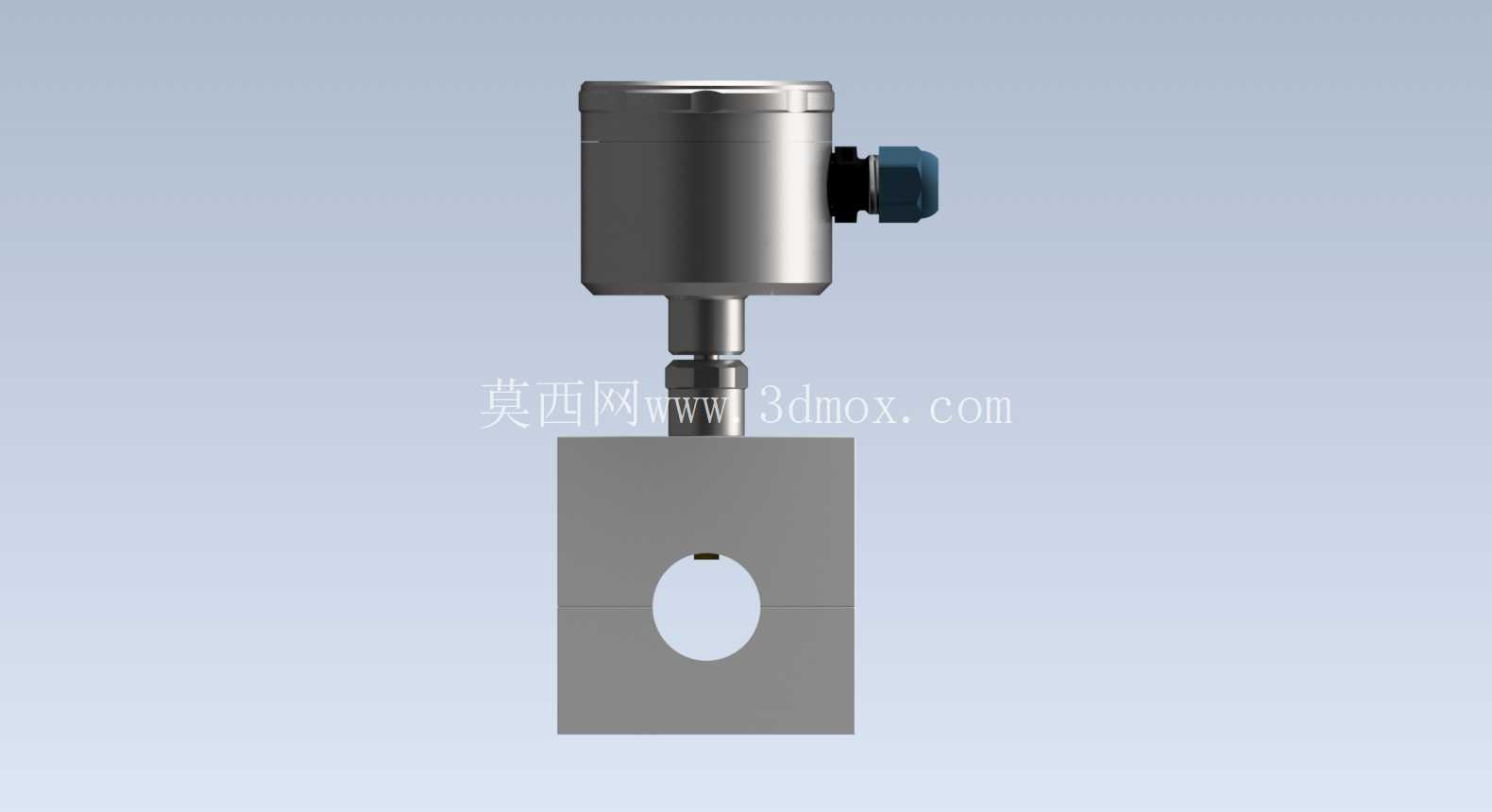

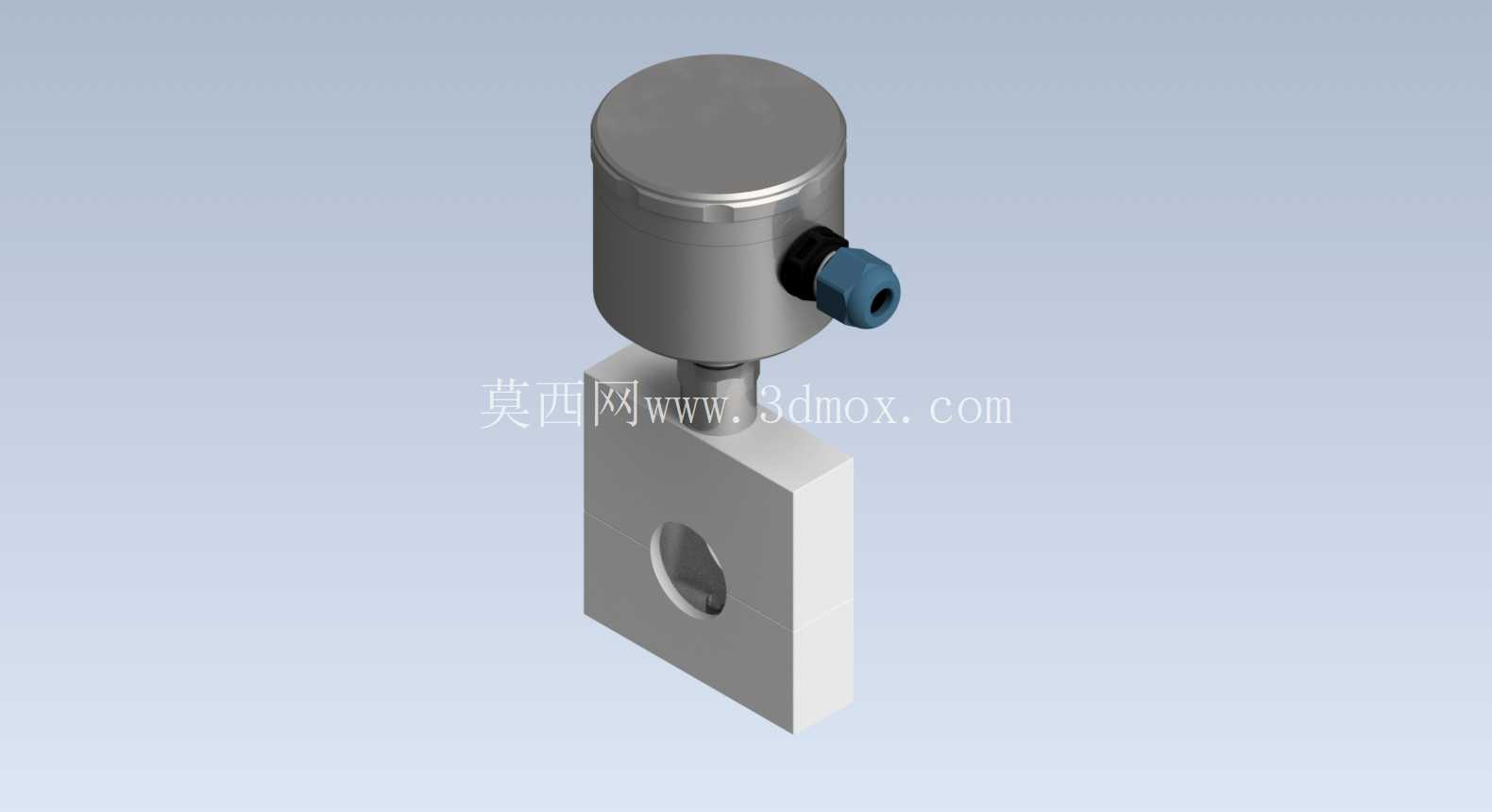

从结构设计来看，整个部件分为上下两个功能段，上部是圆柱形的传感变送腔体，采用不锈钢一体旋压成型的外壳，表面做了哑光钝化处理，能够抵御现场常见的水汽、弱腐蚀性介质侵蚀，腔体侧面预留了标准的电气接口，采用侧向出线的结构，避免垂直安装时线缆弯折积水导致的绝缘失效，接口内部自带密封胶圈，能够满足常规工业现场的IP65防护等级要求，腔体内部集成了Pt100铂电阻传感元件与信号调理电路，能够将管线壁面传导的温度信号转换为标准工业信号输出，传感元件与下部安装基座的接触端面做了精密研磨处理，保证热传导效率，降低接触热阻带来的测量误差。下部的夹装基座是整块不锈钢铣削加工而成的方块结构，中间开设了与25毫米管道外径完全匹配的半圆夹持孔，安装时只需要将基座的半圆孔贴合在管道外壁，配套对应的管卡或者抱箍就能完成固定，基座与传感腔体的连接采用螺纹锁紧结构，安装时可以根据现场走线方向调整上部腔体的旋转角度，适配不同的现场布线需求，不需要额外加工转接配件。

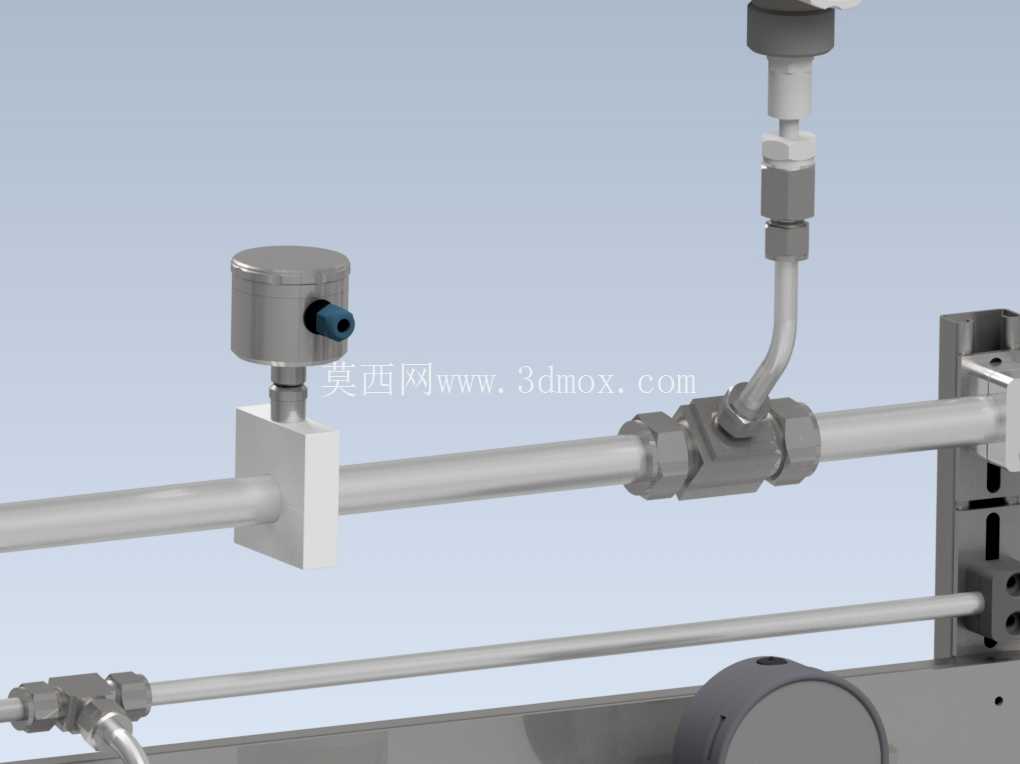

从安装边界来看，夹装基座的方形轮廓尺寸紧凑，安装时不需要管线周边预留过大的操作空间，即使是管线排布密集的管廊区域、设备夹层内的管线，也能顺利完成安装作业，夹持孔的加工公差严格控制在0.1毫米以内，保证与管道外壁的贴合面积最大化，减少空气间隙带来的温度测量偏差，设计时特意在基座与管道接触的端面预留了导热硅脂填充的微小间隙，现场安装时填充导热介质后，能够进一步提升热传导效率，让温度检测的响应速度更快，测量值更贴近管内介质的实际温度。和传统侵入式温度计相比，这种夹装结构不会破坏管道的压力边界，不存在介质泄漏的风险，后期维护时不需要排空管线内的介质，直接松开抱箍就能拆下传感部件进行校准或者更换，大幅缩短了运维停机的时间，尤其适合在不允许停车作业的连续生产管线上使用。

在实际选型应用中，这款温度计适配的25毫米管径是工艺系统中非常常见的支管、取样管线、辅助循环管线的通用规格，不管是不锈钢工业管线、PVC工程塑料管线还是铜质供水管道，只要外径尺寸匹配，都可以采用这种夹装结构进行温度检测，不需要针对不同管材定制特殊的安装配件。设计时充分考虑了现场的振动工况，上部腔体与基座的连接螺纹做了防松处理，电气接口处的线缆固定结构能够承受一定的线缆拉拽力，避免现场设备运行时的管线振动导致部件松动或者接线脱落，整个部件没有多余的外露凸起结构，不容易积灰积液，在洁净生产区域使用时也能满足日常清洁的要求，不会成为卫生死角。
