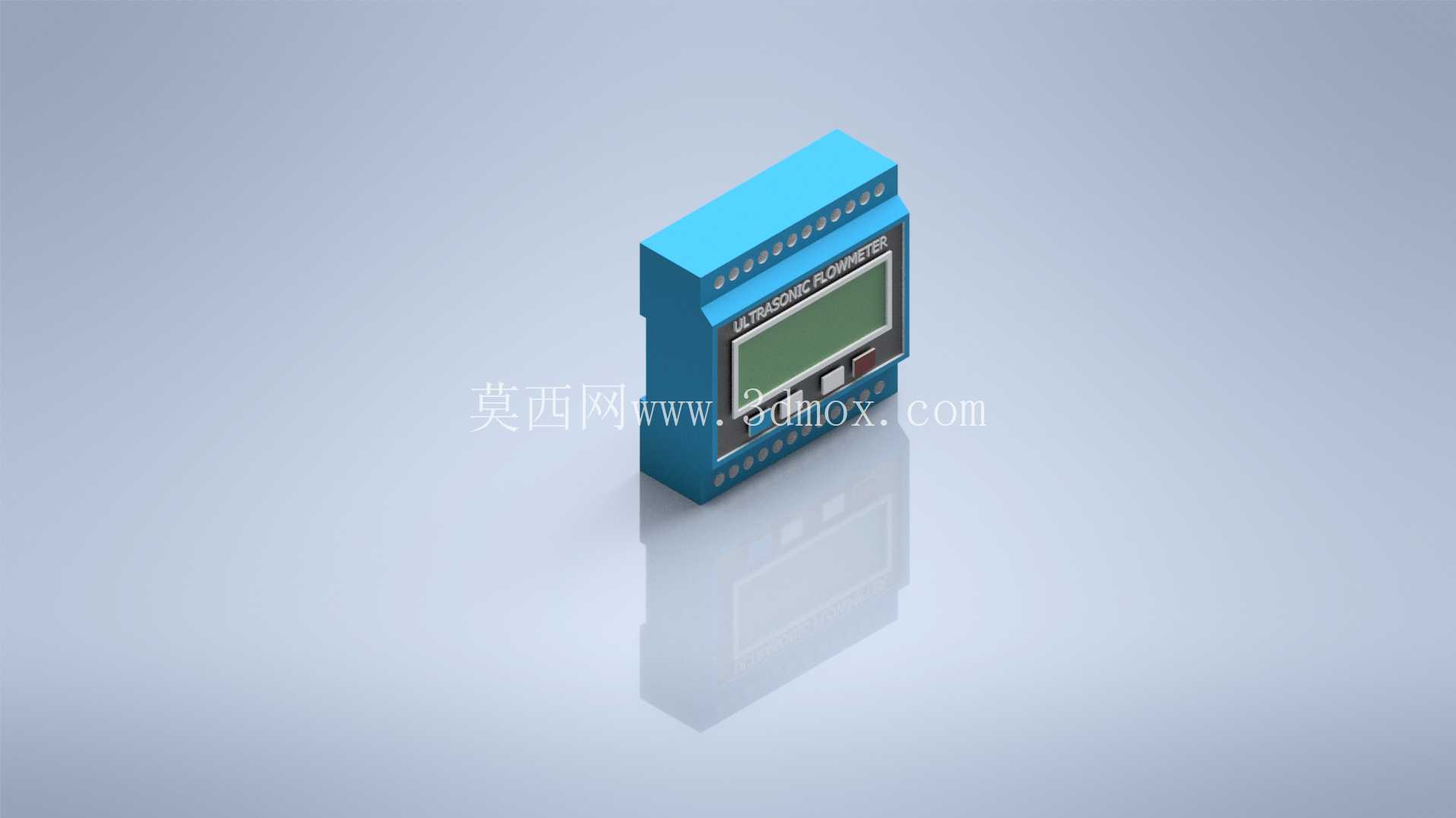

Tuf2000M流量计配套超声波传感模块

在工业流体计量、市政水务管网监测、化工介质输送管控、暖通空调循环水计量这些场景里，外夹式或者管段式超声波流量设备的核心检测单元，直接决定了整套计量系统的精度稳定性，这款适配Tuf2000M流量计的超声波传感变送模块，就是整套流量检测系统里负责信号采集、运算转换、数据输出的核心载体。从实际工程应用的角度看，这类模块不需要直接接触被测介质，只要搭配对应规格的超声换能器，就能完成金属管道、PVC管道内洁净液体的流速、累计流量、瞬时流量的测算，在老旧管网改造、不停流加装计量点的项目里，比传统机械式流量计、电磁流量计的安装适配性更强，不需要截断管道，也不会对管内流态造成额外干扰。

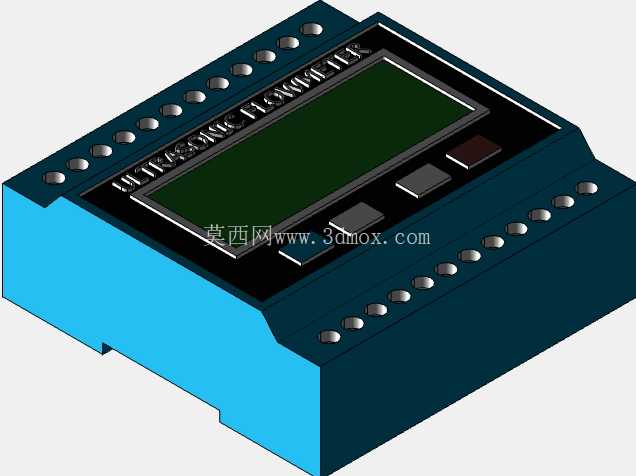

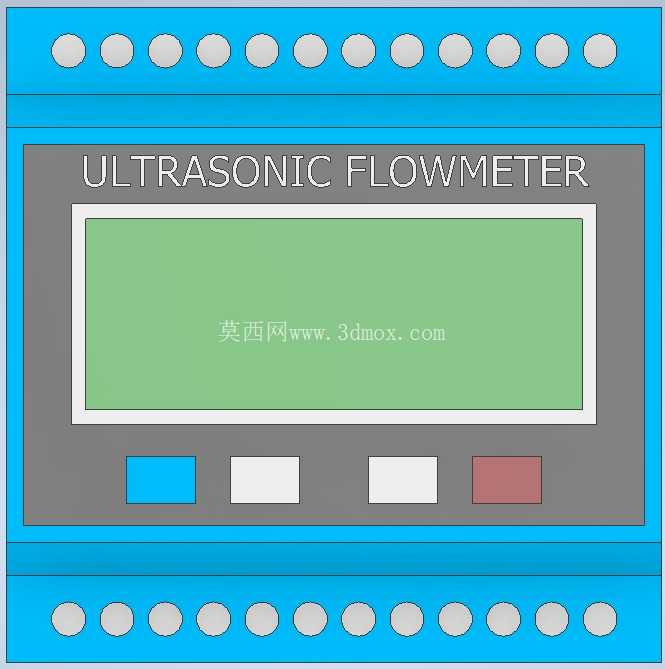

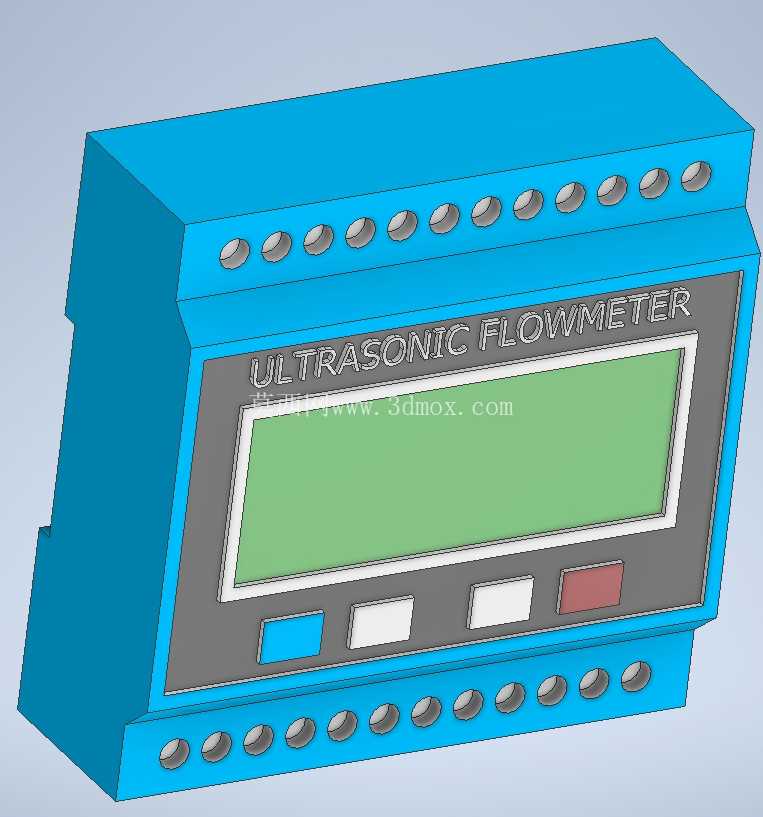

从结构设计的思路来看，这款模块采用了导轨式安装的壳体结构，壳体主体做了高低阶的造型处理，上部区域预留了液晶显示屏的安装位，屏幕旁设置了三个操作按键，分别对应参数设置、数值切换、确认复位的操作逻辑，现场调试的时候不需要外接上位机，就能直接在模块上完成管径参数、介质声速、输出量程的配置，对于现场运维人员来说操作门槛更低。模块两侧排布了多组接线端子，一侧负责连接外部的超声换能器，包含信号发射、信号接收的屏蔽接线位，另一侧负责电源接入、4-20mA模拟量输出、脉冲输出、RS485通讯接线，端子之间做了等间距的排布，接线的时候不会出现相邻端子干涉的问题，每个端子旁都预留了丝印标识的位置，装配的时候可以直接对应接线定义压接导线，减少现场接错线的概率。

从安装边界的尺寸来看，这款模块的壳体宽度适配标准DIN导轨的安装卡槽，整体高度控制在常规工控模块的尺寸区间内，安装在弱电柜或者现场防护箱里的时候，和相邻的空开、隔离器、通讯模块之间只需要预留10mm左右的散热间隙就可以满足长期运行的散热需求，不需要额外预留过大的安装空间。壳体的接线端做了下沉式的设计，导线压接完成后，端子的金属部分不会突出壳体平面，就算柜内布线密集，也不会出现导线金属部分外露短路的风险。模块的显示屏采用了倾斜的视窗角度，安装在距离地面1.2-1.5米的柜体内时，运维人员站立状态下就能清晰读取屏幕上的流量数值、运行状态代码，不需要弯腰或者垫高视角，符合工业现场的人机交互设计逻辑。

在功能特性的设计上，这款模块内部的电路做了分层布局，信号采集处理电路和电源输出电路做了物理隔离，减少工业现场变频器、大功率电机运行时产生的电磁干扰对超声回波信号的影响，就算在电磁环境复杂的工业厂区内，也能稳定捕捉微伏级的超声回波信号，保证流量测算的精度不会因为现场干扰出现大幅波动。模块的按键采用了轻触式的硅胶按键，按键的行程适中，戴劳保手套操作的时候也能准确触发，不会因为现场操作环境差出现按键失灵的问题。壳体的边角做了圆弧过渡处理，装配的时候不会划伤操作人员的手部，壳体表面采用了阻燃ABS材质，满足工控设备的阻燃等级要求，就算内部电路出现异常过热的情况，也不会出现壳体自燃的风险。

在实际选型适配的时候，这款模块可以搭配不同频率的超声换能器，适配DN15到DN1000管径范围的液体测量场景，根据被测管道的材质、壁厚调整信号增益参数，就能适配不同的安装工况，不管是新建设备配套还是老旧流量设备的替换维修，都能直接兼容原有Tuf2000M系列流量计的安装尺寸和接线定义，不需要重新开孔布线，也不需要重新编写上位机的通讯程序，能大幅缩短现场施工的周期。模块底部的导轨卡扣做了弹性设计，安装的时候只要对准导轨按压就能卡紧，拆卸的时候用一字螺丝刀撬动卡扣的解锁位就能直接取下，不需要额外的拆卸工具，后期维护更换的时候效率更高。
