带法兰安装座的异形弯管金属管路结构

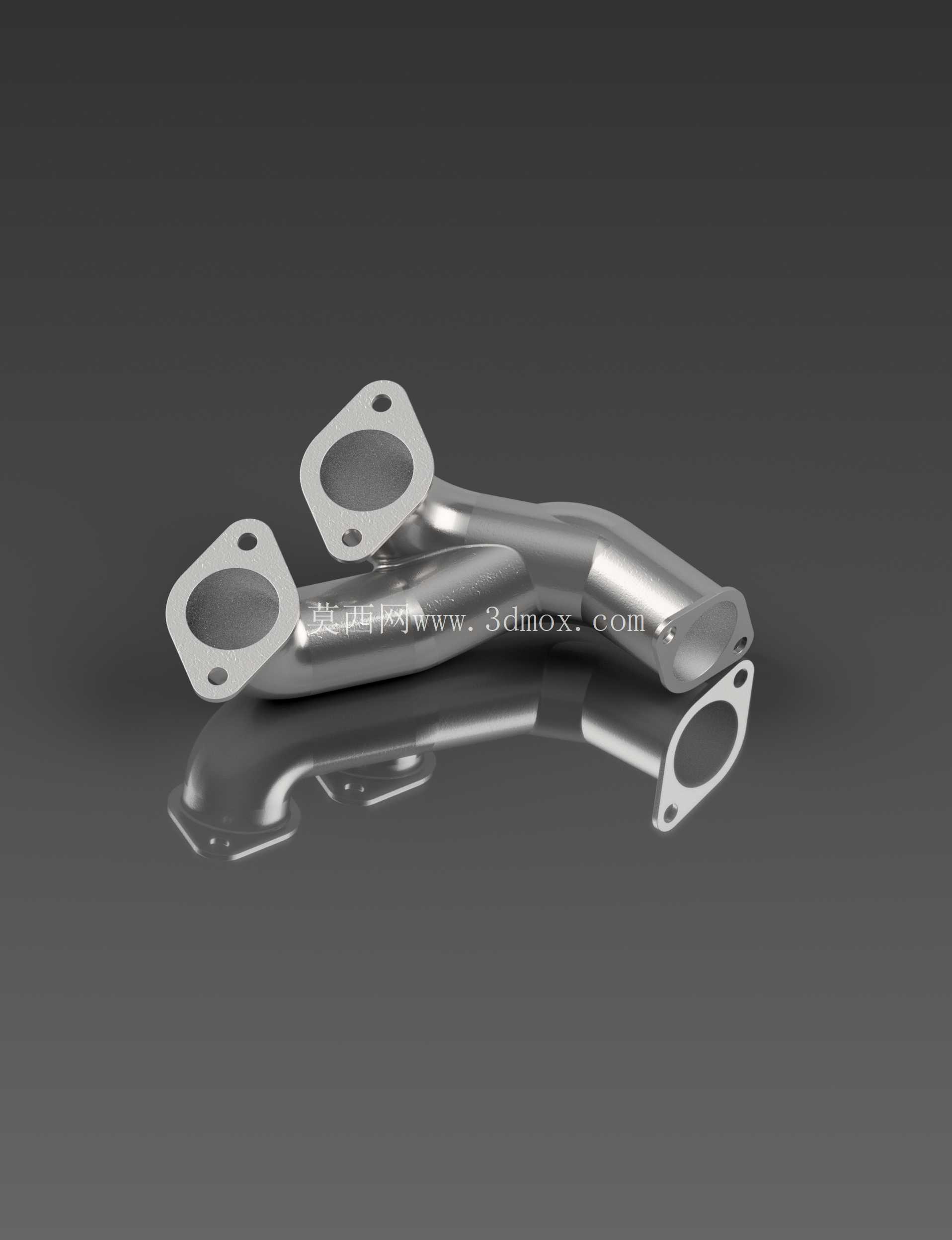

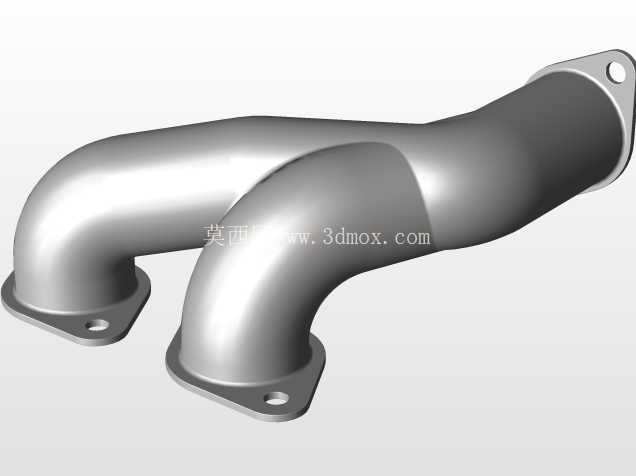

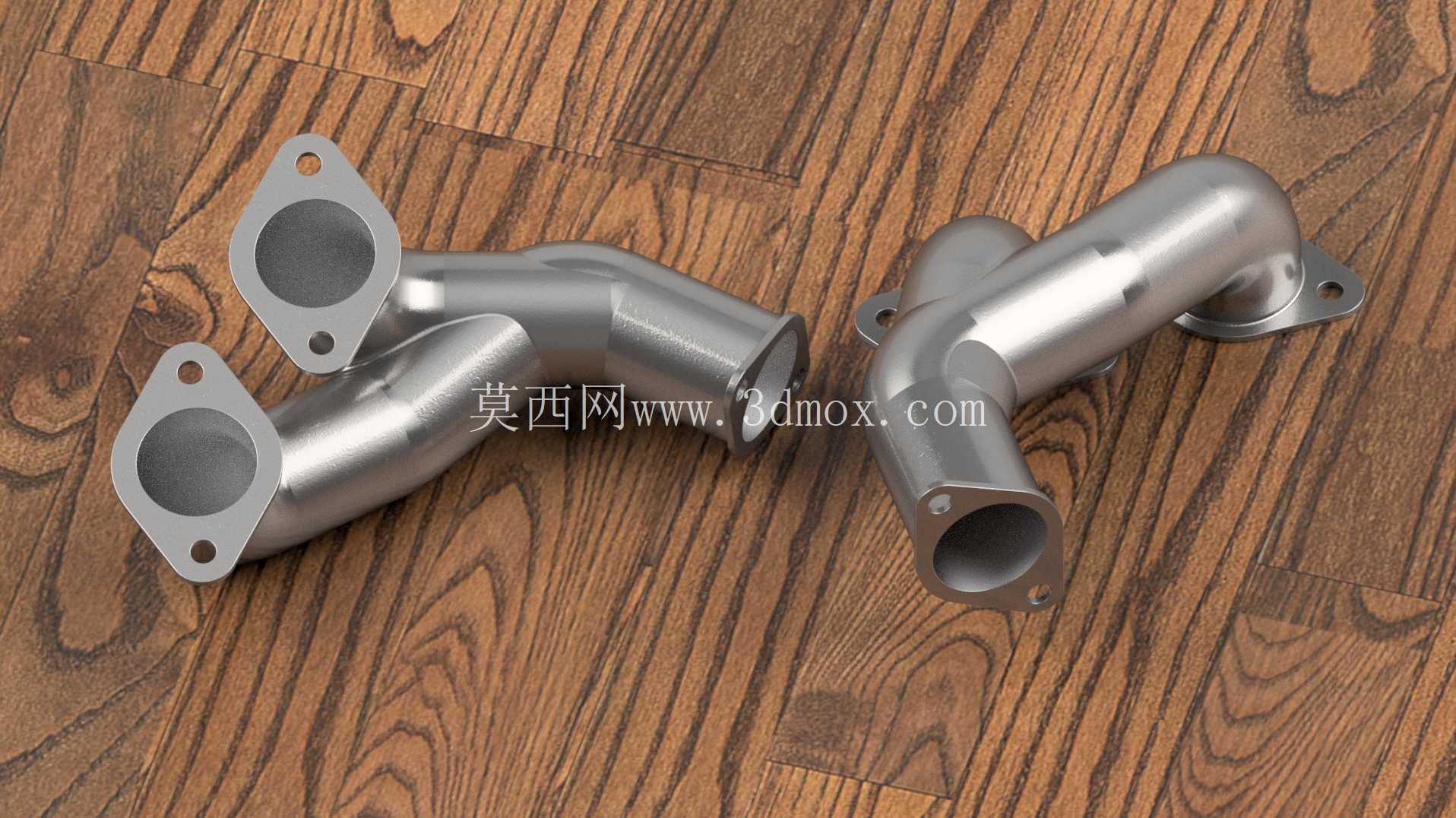

　　这类带法兰安装座的异形弯管，在流体输送系统、内燃机进排气支路、小型液压回路、工业设备冷却管路中都有广泛应用，核心作用是在有限的安装空间内完成流体流向的转向，同时通过集成的法兰结构实现与相邻管路、设备接口的刚性密封连接，避免额外加装转接头带来的流阻提升与泄漏风险。从结构设计来看，两个弯管采用对称式布局，每段管路的弯折角度经过空间校核，既保证管路内部流道平滑过渡，减少流体在弯折处的涡流损失，也能避开周边设备的安装干涉区域，适配紧凑的设备舱布局。法兰安装座上预留的两个螺栓孔，位置精度经过公差匹配，安装时可直接通过螺栓与对接端的法兰面压紧，配合密封垫片就能实现可靠的端面密封，无需额外焊接固定，便于后期管路的拆装维护。

　　管路主体采用等径圆管截面设计，壁厚均匀，既满足管路承压要求，也不会因为局部壁厚突变造成应力集中，在长期承受流体压力脉冲、设备运行振动的工况下，能有效降低管路开裂、法兰连接处松动的概率。设计过程中首先要确认对接端的接口坐标，根据两端法兰的安装面朝向、孔位分布，反推弯管的空间弯折路径，保证管路中心线的弯折曲率半径符合流体输送的设计规范，曲率过小会造成流阻骤增，曲率过大则会占用过多安装空间，无法适配紧凑的装配边界。法兰与管路主体的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，同时法兰端面的平面度有严格公差要求，保证安装后密封垫片受力均匀，不会出现局部压合不实导致的泄漏问题。

　　从安装边界来看，这类弯管的整体外轮廓尺寸经过空间包络校核，安装时不需要调整周边其他部件的位置，可直接在预留的安装空间内完成对位，螺栓孔的操作空间也做了预留，普通套筒工具就能完成螺栓的紧固作业，不需要特殊工装。管路表面做了抛光处理，一方面降低流体在管壁的流动阻力，另一方面也提升了管路的抗腐蚀能力，适配输送空气、冷却液体、低压油气等多种介质的使用场景。在实际设备装配中，这类异形弯管往往用来解决标准直管、标准角度弯管无法适配的空间转向需求，不需要对设备主体结构做改动，仅通过定制弯管的路径就能完成管路布局，大幅降低设备改型的设计成本。

　　设计时还要考虑管路的固有频率，通过调整弯管的弯折角度、法兰的安装位置，让管路固有频率避开设备运行的振动频率区间，避免长期运行中出现共振导致的管路疲劳损坏。流道内部没有多余的凸起、接缝，流体通过时不会产生局部紊流，在输送带有微小杂质的流体时，也不容易出现杂质沉积堵塞管路的问题。法兰上的安装孔采用通孔设计，装配时螺栓可从任意一侧穿入，适配不同方向的安装操作需求，提升现场装配的灵活性。
