工业级加厚圆角合页铰链三维设计作品

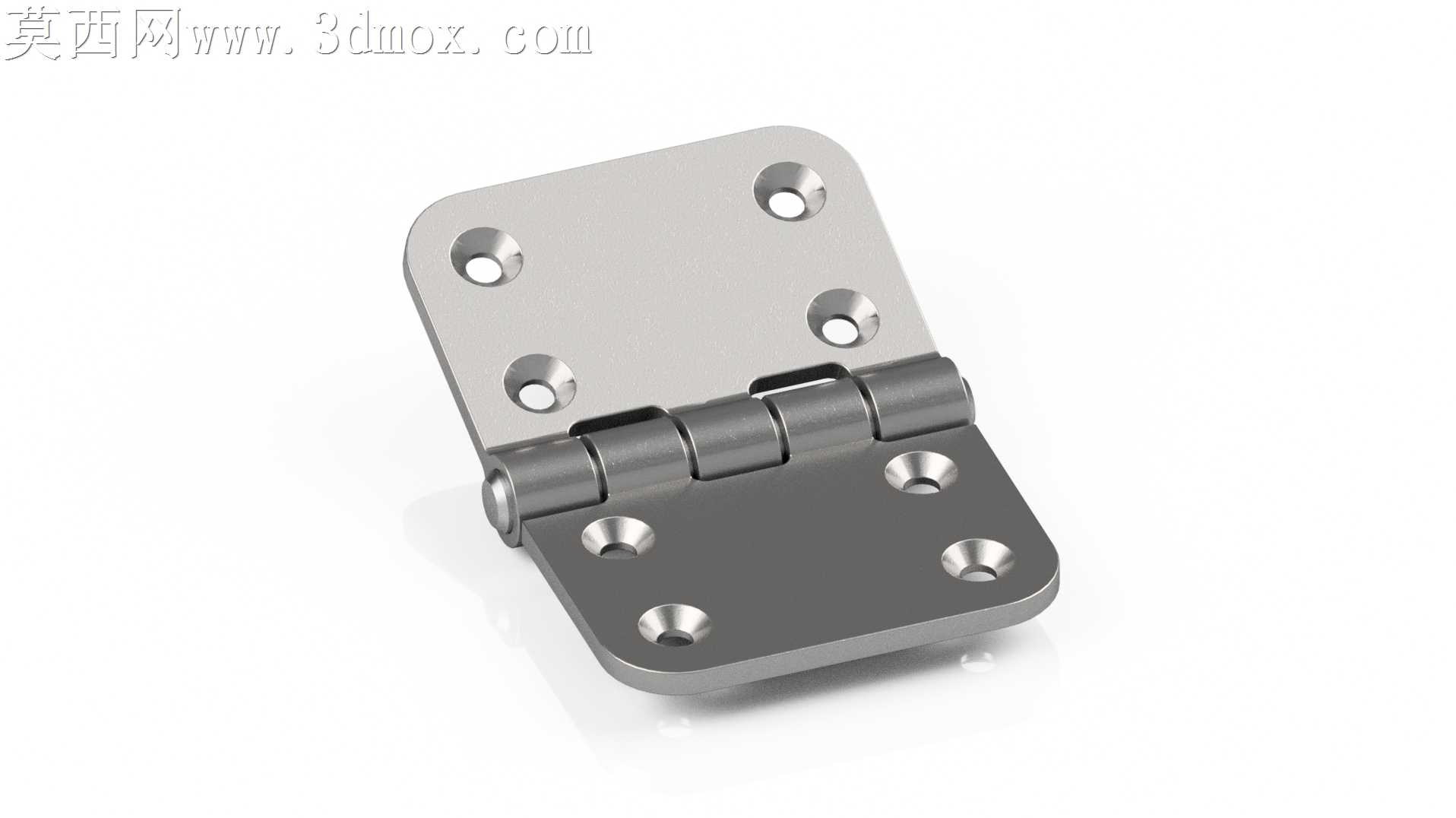

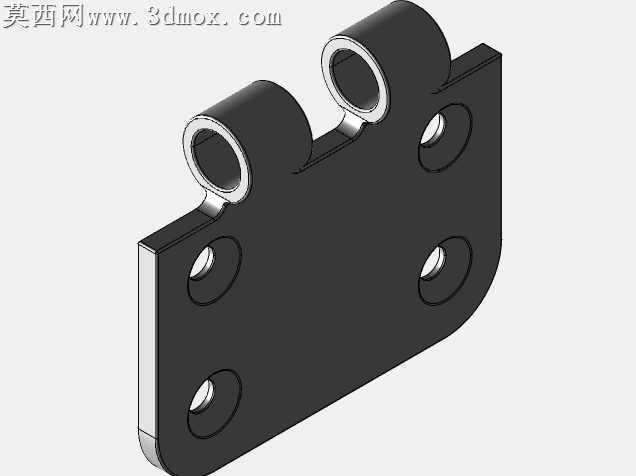

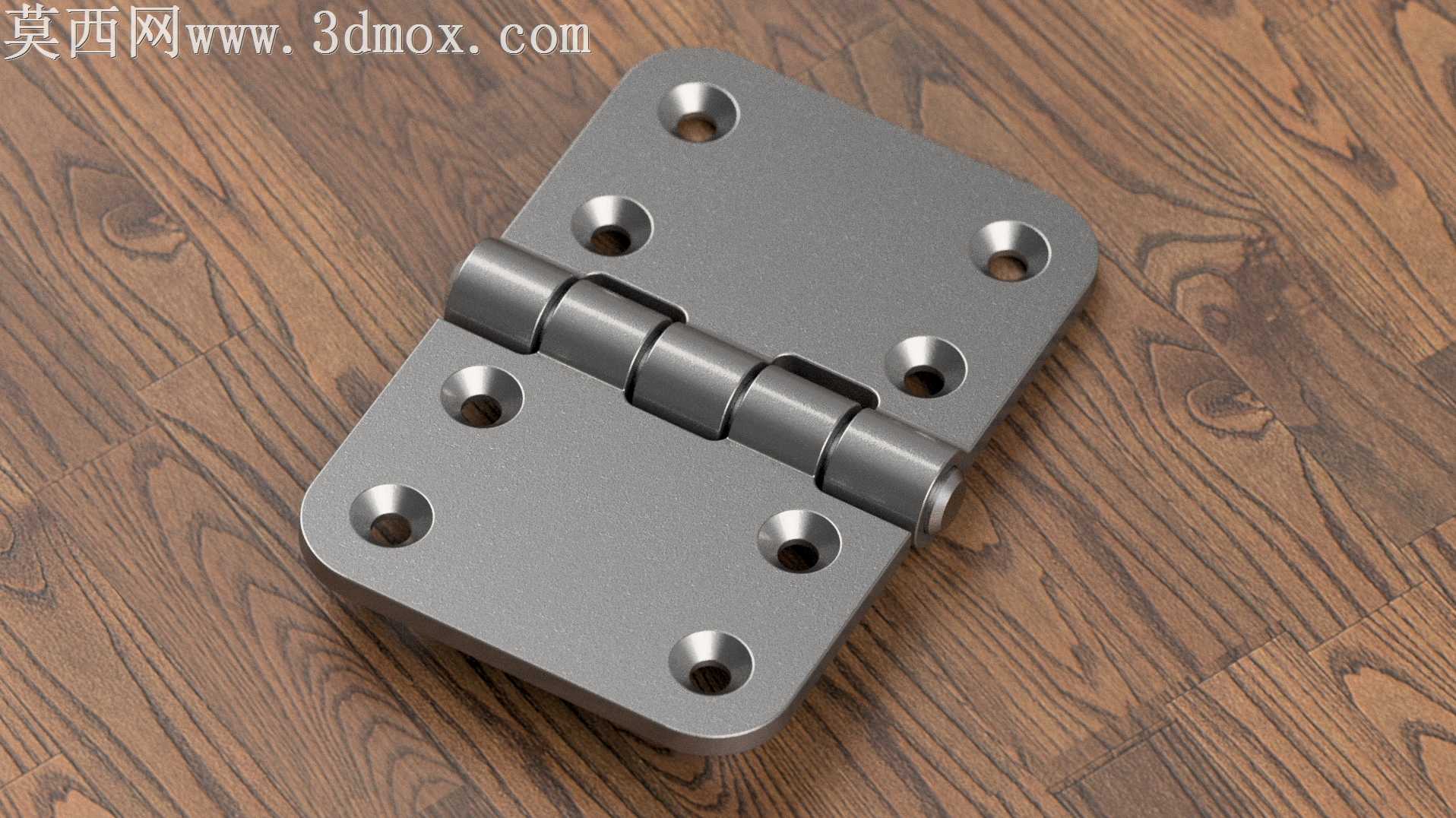

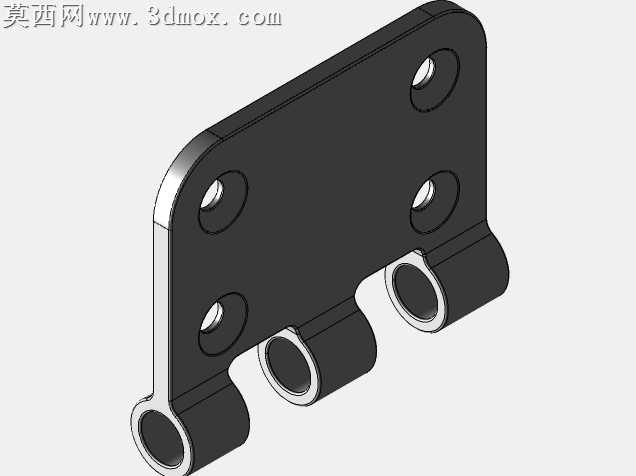

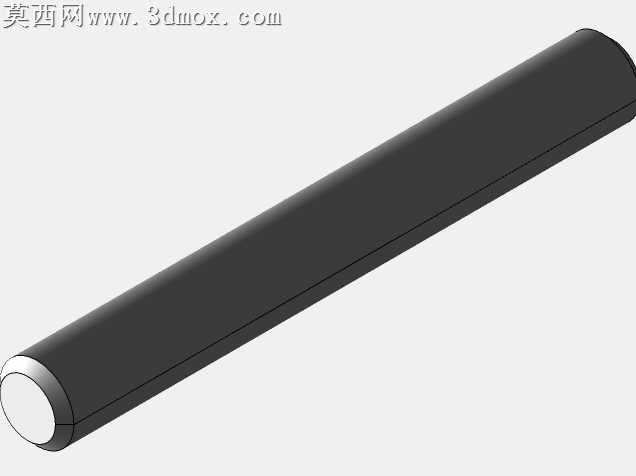

本作品为工业用加厚型平板铰链的三维建模与渲染作品，建模过程中严格遵循机械五金件的设计规范，先以基准平面定位两个对称的合页页片主体，页片采用圆角矩形轮廓设计，避免尖锐边角带来的安装划伤风险，同时提升整体结构的应力分布表现，减少边角处的应力集中问题。页片上的安装孔位采用均匀对称排布设计，单侧页片设置五个沉头安装孔，孔位深度与直径参数匹配标准沉头螺丝尺寸，保证安装后螺丝端面与页片表面齐平，无突出剐蹭问题。中间的铰接转轴部分采用多节式筒状铰接结构，将转轴拆分为五段交替咬合的铰接筒，相邻铰接筒的同轴度经过严格约束，保证铰链开合过程顺滑无卡顿，铰接筒的内径与转轴轴径采用间隙配合参数，预留合理的转动余量同时避免旷量过大导致的连接松动问题。材质设置上，主体采用哑光磨砂金属材质，模拟不锈钢或镀锌合金的表面质感，调整材质的粗糙度参数还原金属表面细微的磨砂纹理，反射参数设置为低强度漫反射，避免过度反光丢失结构细节，同时为边缘处添加极细微的倒角高光，体现金属机加工的精致质感。渲染阶段采用木纹桌面作为承载背景，搭配柔和的侧上方主光源，辅以弱度环境补光，清晰呈现铰链的整体轮廓、孔位细节与铰接结构，阴影设置为软阴影，自然烘托模型的立体感与厚重感。设计过程中重点考量了铰链的实际使用场景，加厚的页片厚度保证结构强度，可适配工业柜体、重型设备舱门等对承重有要求的连接场景，对称的孔位设计降低安装对位难度，多节铰接结构相比单节铰接拥有更好的承重能力与抗形变能力，整体模型结构完整，参数合理，可直接用于产品展示、结构验证或相关机械装配场景的配套设计使用。
