铁路罐车装卸作业工位集成装置

这套装置针对铁路罐区的流体装卸作业场景设计，核心是匹配标准轨距铁路罐车的停靠作业需求，解决传统零散装卸管线排布混乱、作业人员操作无依托、对位精度差的现场痛点。从现场安装边界来看，装置整体沿铁路轨道侧边布设，横向作业范围覆盖罐车侧壁的装卸接口区域，纵向长度适配单节罐车的停靠对位区间，安装时需预留轨道旁的检修通道，底部支撑结构采用地脚螺栓固定于硬化混凝土地面，支撑立柱的高度经过精准核算，刚好对齐罐车侧壁的标准装卸口高度，无需作业人员额外调整管线高度即可完成对接。

装置的功能集成度较高，主体分为罐车承载部分与侧边装卸作业部分：罐车部分采用标准铁路罐车走行部结构，罐体为卧式承压圆柱结构，顶部设置带安全护栏的操作平台，配套斜向爬梯连通地面与顶部平台，爬梯踏步采用防滑结构，护栏高度符合工业作业防护标准，顶部平台预留了人孔、阀门操作位，满足罐顶检尺、阀门操作的作业需求；侧边装卸工位集成了多组并行的流体装卸管线，管线采用分层排布结构，不同介质的输送管路通过颜色区分，管路上配套设置了阀门、快速接头、支撑导向结构，当罐车停靠到位后，可通过导向结构快速将接头对准罐车的装卸口，减少对位调整时间。

设计过程中优先考虑了作业的安全性与操作便捷性，管线支撑框架采用型材拼接结构，整体刚性满足带压输送的载荷要求，框架上设置的管线固定卡件可避免作业过程中管线晃动移位，同时预留了管线伸缩余量，抵消温度变化、罐车轻微位移带来的应力影响。针对罐区作业的防爆需求，所有结构件均采用无火花材质处理，爬梯与平台的边角做圆弧钝化处理，避免作业过程中磕碰损伤。

从实际应用场景来看，这类工位装置多用于石化、粮油、液态化工品的铁路货场装卸区，可替代传统的临时布设管线作业模式，将装卸作业的准备时间缩短近四成，同时规整的管线排布也便于日常巡检与维护，减少管线泄漏的排查难度。装置的对位基准以轨道中心线为定位基准，安装时需校准支撑框架与轨道的平行度，确保每一组装卸接头的行程范围都能覆盖罐车接口的允许偏差区间，即便罐车停靠存在小幅位置偏差，也可通过接头上的微调结构完成对接，无需反复移动罐车调整位置。

顶部操作平台的布局经过优化，人孔位置正对爬梯出口，作业人员登顶后可直接到达操作位，平台周边的踢脚板设计可防止工具、杂物从高处坠落，平台上的阀门操作位预留了足够的操作空间，满足单人操作阀门的动作空间需求。侧边的装卸管线组设置了独立的支撑结构，不与罐车本体产生硬连接，避免装卸过程中管线重量加载到罐车接口上造成接口变形损坏，管路上的导向结构可在对接过程中引导接头精准对位，降低对接时的密封件磨损概率。

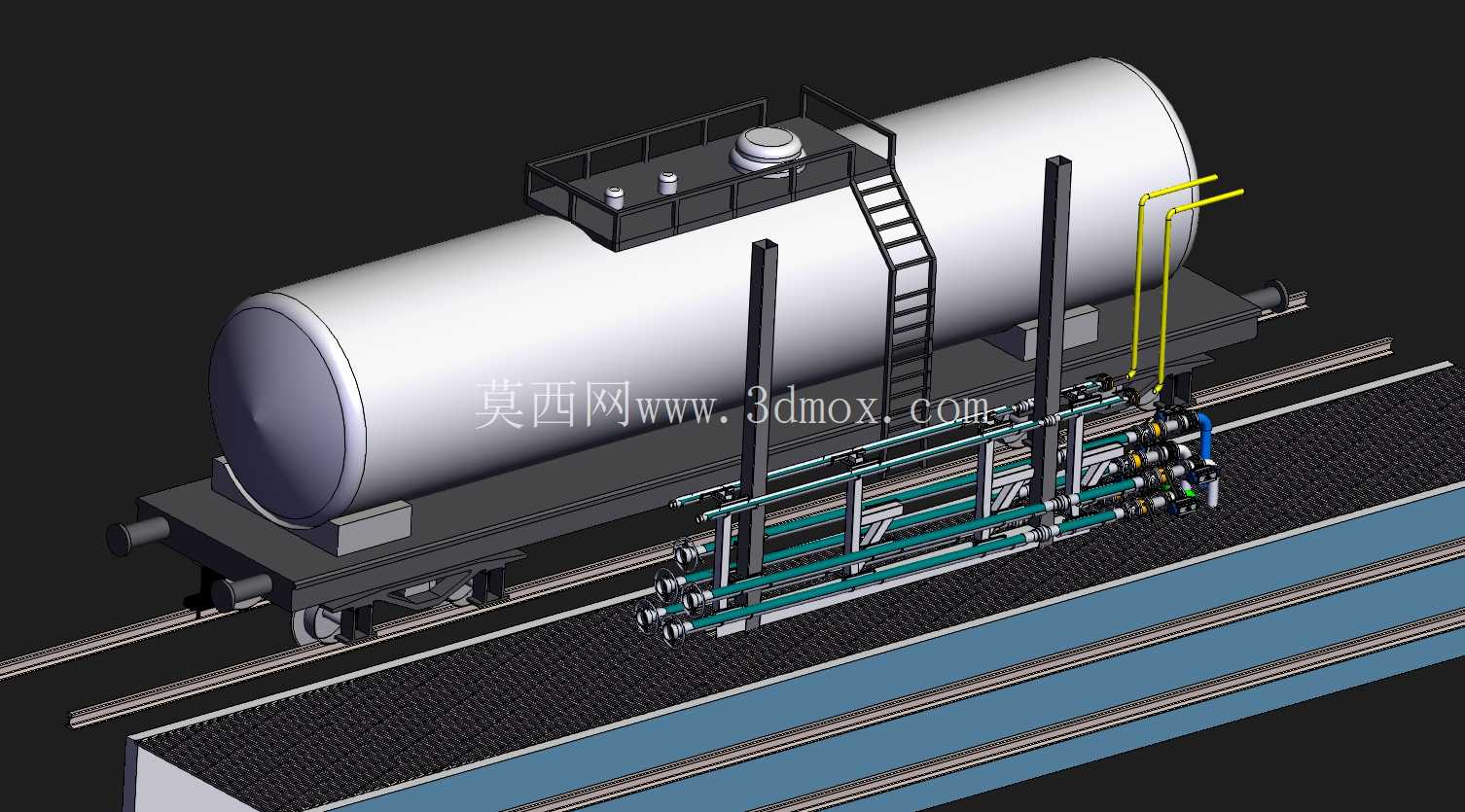

整套结构的三维建模过程中，对运动干涉做了全行程校验：爬梯的安装位置不超出罐车的车辆限界，不会在车辆行驶过程中与周边设施产生刮碰；装卸管线的收回状态下，其最外侧轮廓距离轨道中心线的距离符合铁路建筑限界要求，不会影响列车正常通行；接头的移动行程覆盖了罐车接口的上下、左右偏差范围，可适配不同型号罐车的接口位置差异，无需针对单一车型做结构调整。
