分体式压铸铝合金水泵泵壳结构设计

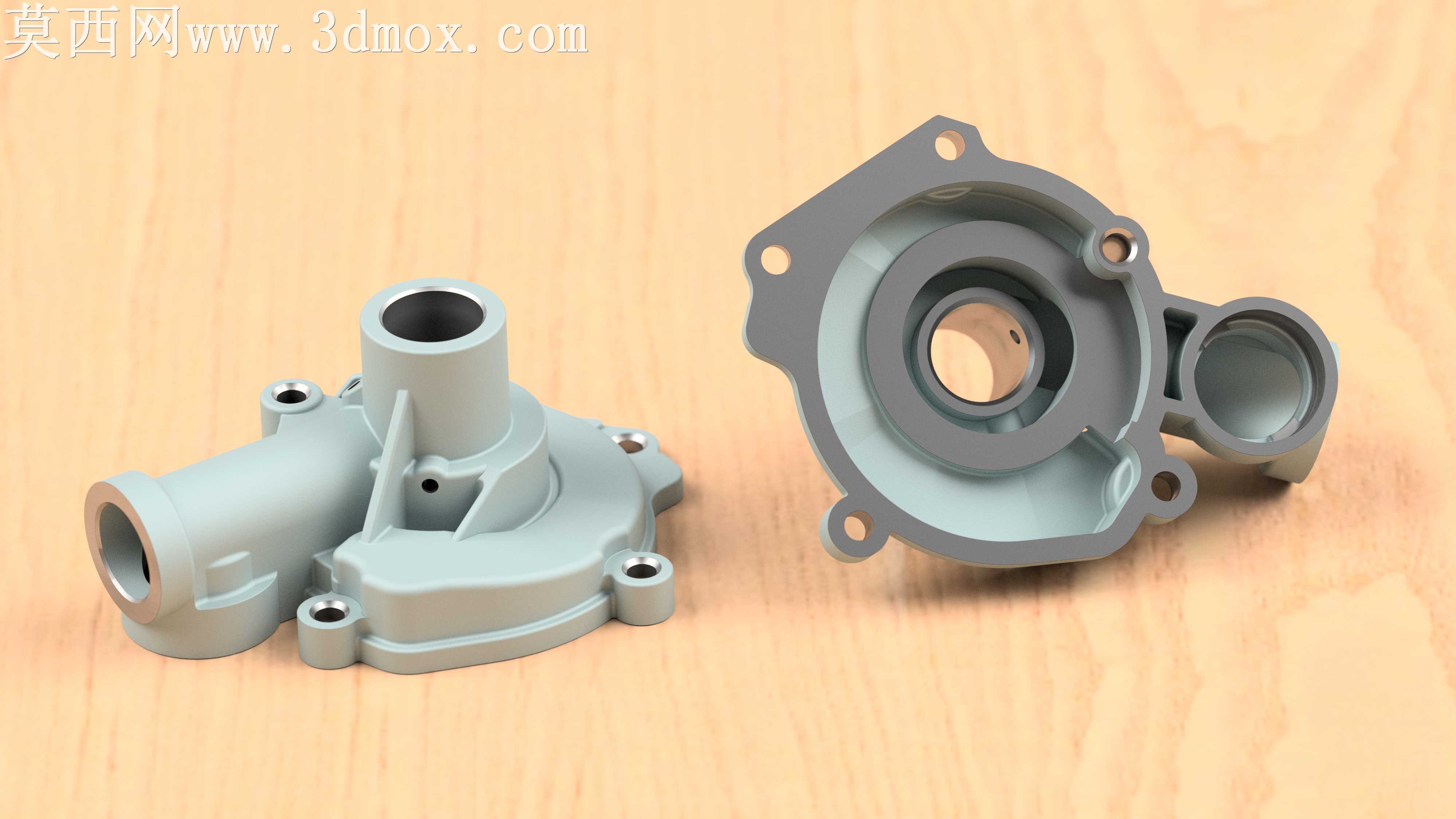

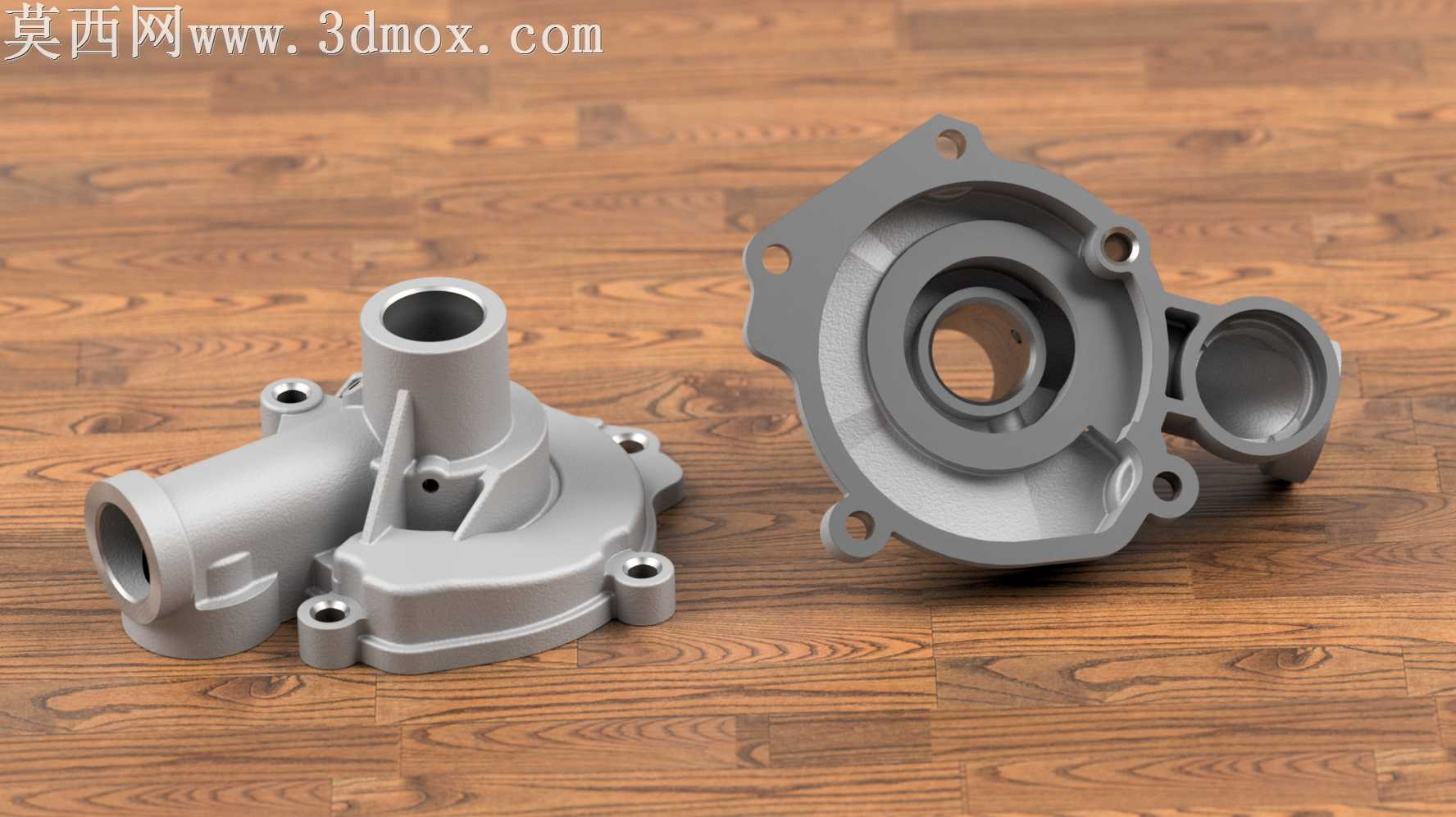

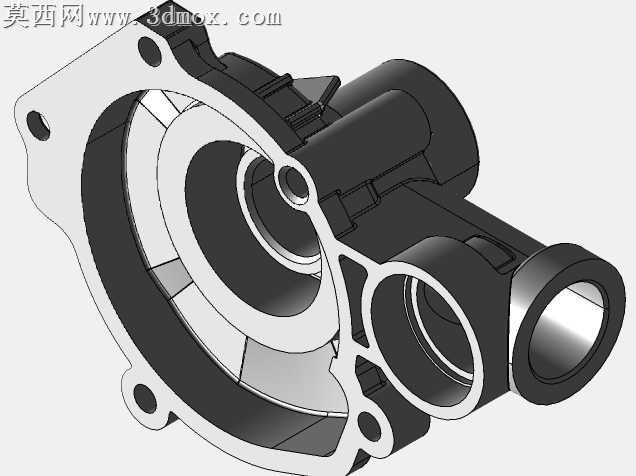

本作品为分体式结构的水泵泵壳三维设计成果，建模阶段围绕水泵的流体输送功能需求展开，首先梳理泵壳的核心功能分区：包含进水通道段、叶轮容纳腔体、出水连接段以及端盖对接密封面，同时兼顾安装固定的结构需求。建模过程中优先保证流体通道的顺滑过渡，避免流道内出现直角、凸起等易造成流体紊流的结构，进水段采用渐扩式流道设计，降低流体进入叶轮腔的阻力，叶轮容纳腔的同轴度公差在建模时通过基准轴约束严格控制，保证后续与叶轮、泵轴装配的匹配精度。泵壳主体与端盖的对接面设计有均匀分布的螺栓安装凸台，每个凸台位置都做了加厚处理与圆角过渡，避免压铸成型时出现缩孔缺陷，同时保证螺栓锁紧时的结构强度，不会出现壳体开裂问题。侧面的进出水接口都设计了标准的连接法兰结构，法兰端面预留了密封槽位，可适配常规的密封圈安装，保证流体输送过程的密封性能。材质设定为压铸铝合金，渲染阶段采用哑光金属质感材质，还原铝合金压铸件的真实表面质感，对安装孔位、密封面、流道内壁等关键位置做了细节强化，清晰展示各部位的结构特征。端盖部分与主体腔体的定位采用止口结构设计，建模时严格控制止口的配合公差，保证装配后端盖与主体的同轴度，端盖上的轴承安装位做了加厚凸台，提升轴承运转时的支撑刚性，避免长期运行出现变形。整个建模过程遵循压铸零件的设计规范，所有转角位置都设置了符合压铸工艺要求的圆角，避免应力集中，壁厚保持均匀过渡，防止成型时出现壁厚差过大导致的变形、冷隔等缺陷，各安装孔位的位置度通过阵列特征严格约束，保证与配套部件的互换性。渲染时采用木质工作台作为展示背景，搭配柔和的漫反射光照，清晰呈现泵壳的内外结构细节、各连接部位的特征以及整体的装配关系，直观展示该泵壳的结构合理性与工艺可行性。
