1型D150mm耐压1.6MPa工程网络舱口结构

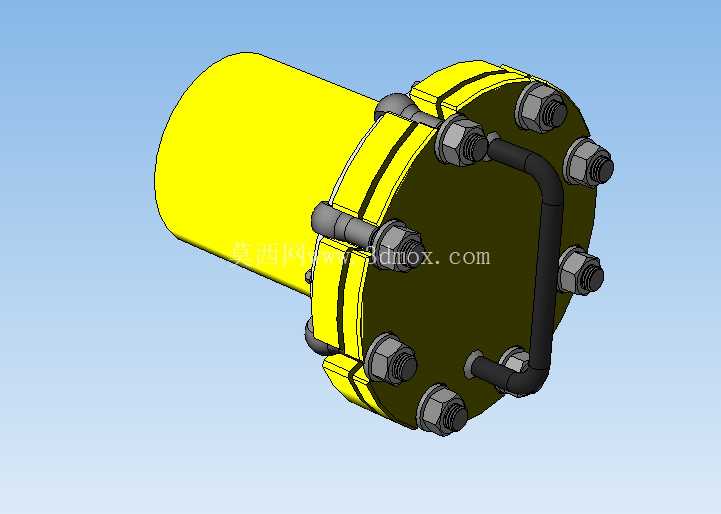

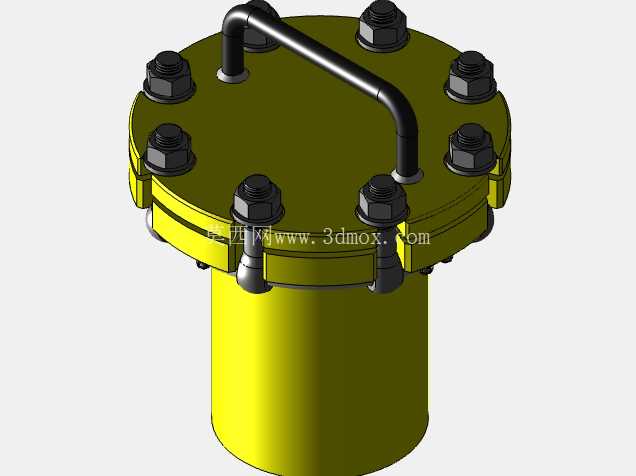

　　在船舶舱室、地下管廊、工业密闭管线系统的通讯线缆布设场景中，这类承压型工程网络舱口是线缆穿舱、分区隔断的核心配套部件，主要承担密闭腔体的线缆穿通、压力保持、分区隔离功能，避免不同压力区间的介质串流，同时为通讯线缆、弱电线缆提供规整的穿舱路径，解决密闭承压空间内的网络布线物理接口问题。从结构设计逻辑来看，这款舱口采用筒体加法兰端盖的分体式组合结构，主体筒体为等径直筒结构，公称通径150mm，可容纳多根网线、通讯光缆同时穿舱，筒身与端盖的连接采用周向均布的螺栓紧固结构，螺栓沿法兰圆周均匀排布，保证端盖压紧力均匀分布，避免局部密封失效。

　　端盖与筒体的法兰结合面之间设计有密封安装槽，可适配对应规格的橡胶密封圈或金属缠绕垫片，在1.6MPa的工作压力下保持可靠密封，满足常规工业承压舱室、低压管线舱段的密封要求。端盖上额外设计了弯管式穿线接口，接口采用90度弯管结构，可引导线缆从侧向引出，避免线缆垂直穿出后受外力弯折损坏，同时弯管与端盖的连接也采用密封焊接或螺纹密封结构，保证接口位置无泄漏点。从安装边界来看，筒体的直段长度可根据舱壁厚度、安装空间进行适配调整，法兰端盖的外径由螺栓分布圆决定，安装时需要在舱壁或管段上预留对应直径的安装开孔，筒体穿入开孔后可采用焊接或法兰对接的方式与舱壁固定，周向螺栓的紧固需要采用对角分步拧紧的工艺，保证密封面受力均匀，避免端盖偏斜导致密封失效。

　　实际应用中，这类舱口常配套在船舶通讯舱、地下综合管廊的分区隔断、工业承压设备的弱电穿舱位置，相比普通的穿线格兰头，其通径更大，可容纳更多线缆同时穿通，同时整体承压能力更强，可适应带压环境下的布线需求。设计过程中需要重点校核法兰的螺栓强度、密封面的比压分布，保证在1.6MPa的内压作用下，法兰不会出现过度变形导致密封失效，同时筒身的壁厚需要满足内压强度要求，根据材料的许用应力计算得出最小壁厚，预留足够的腐蚀裕量，适应潮湿、有轻微腐蚀的工业应用环境。端盖上的弯管接口内径根据常用通讯线缆的外径设计，可配套防水接头、密封格兰头使用，在线缆穿入后对接口位置进行二次密封，进一步提升整体的密封可靠性。

　　周向布置的螺栓采用标准外六角紧固件，方便现场使用常规工具进行安装拆卸，后期维护时只需拆开端盖螺栓即可增减内部穿设的线缆，无需整体切割拆除舱口结构，降低后期运维的工作量。筒体与端盖的材质可根据应用环境选择碳钢镀锌、304不锈钢等不同材质，在普通干燥工业环境下采用碳钢镀锌即可满足防腐需求，在潮湿、有腐蚀介质的环境下则采用不锈钢材质，提升部件的使用寿命。
