Arduino智能物体分拣输送机

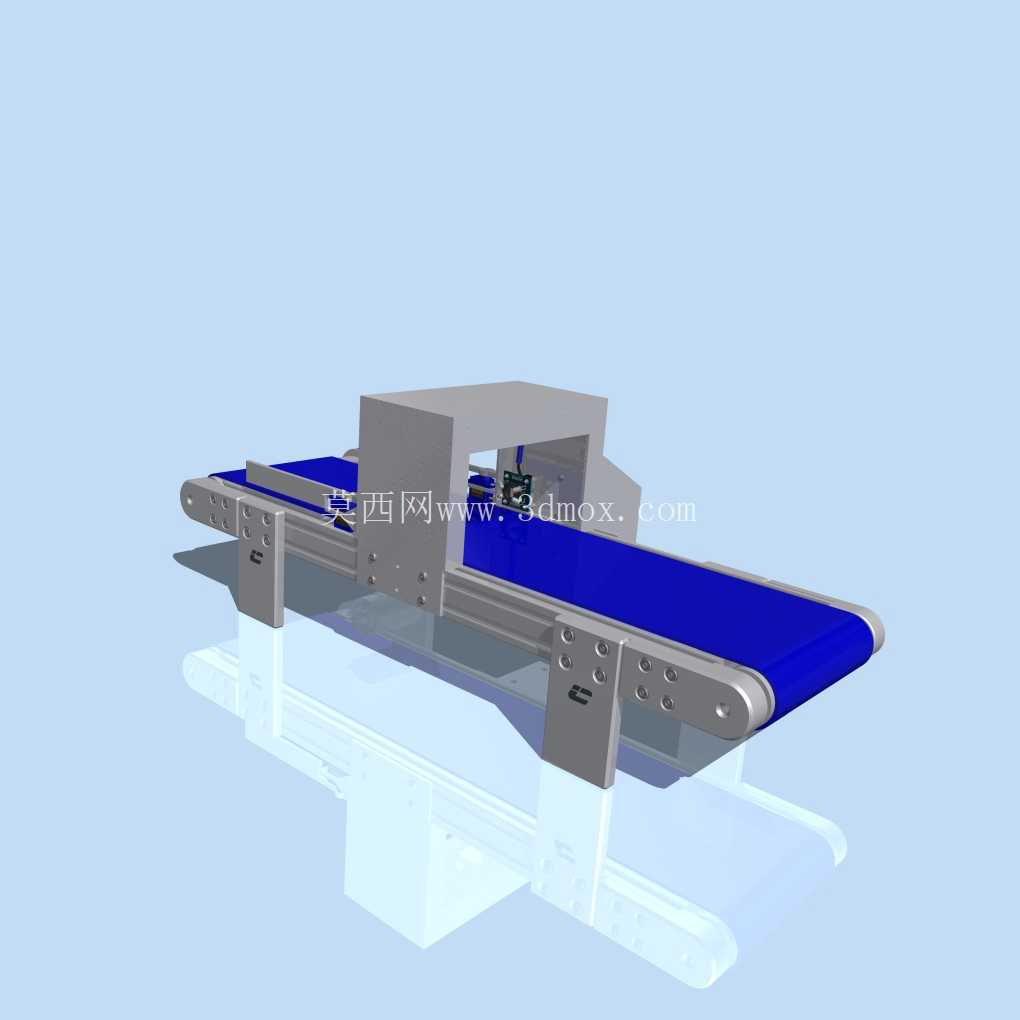

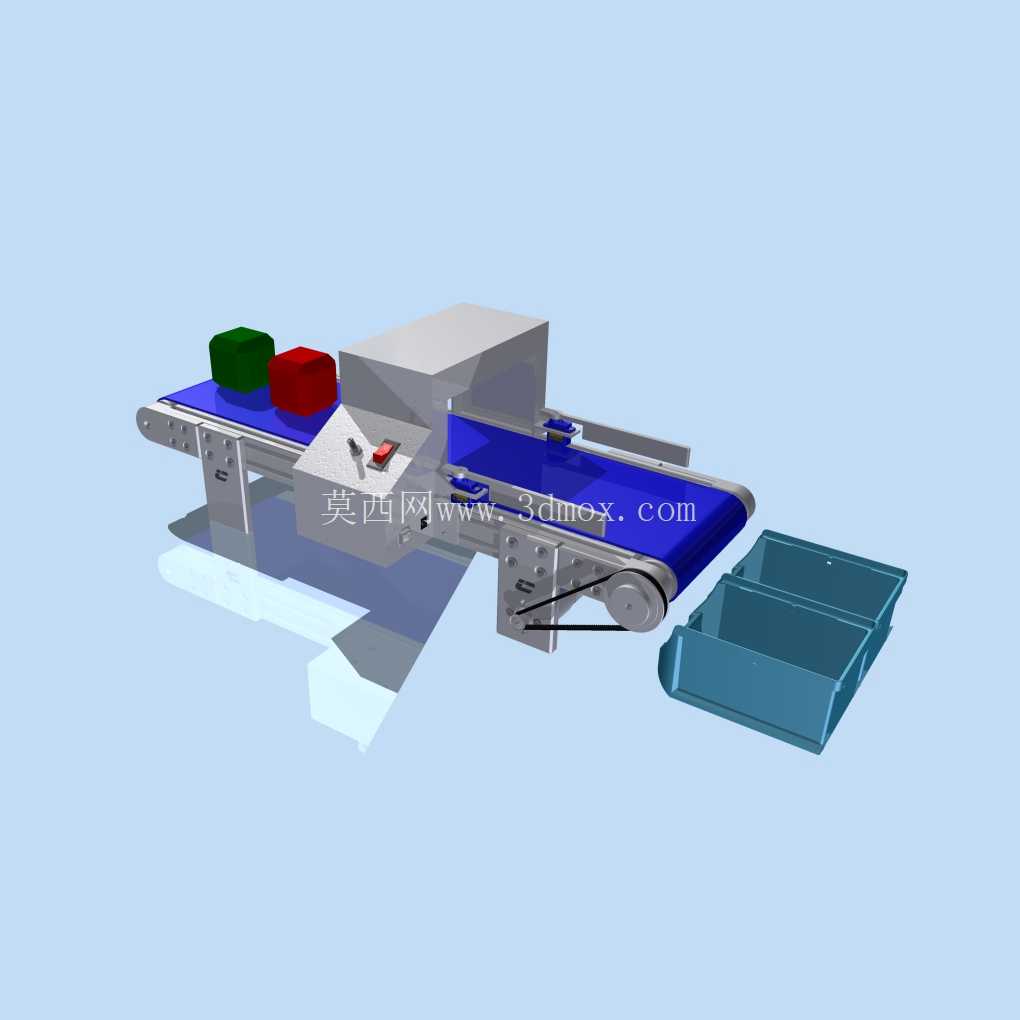

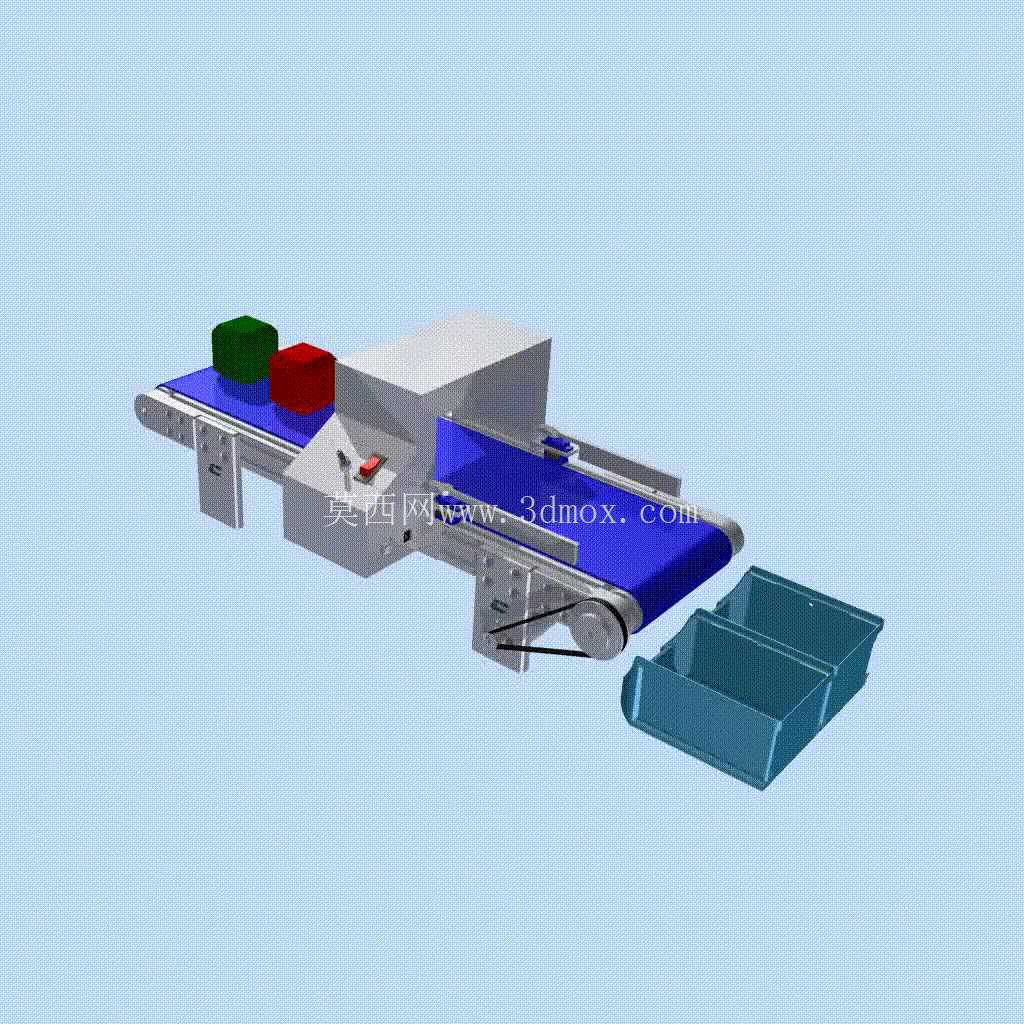

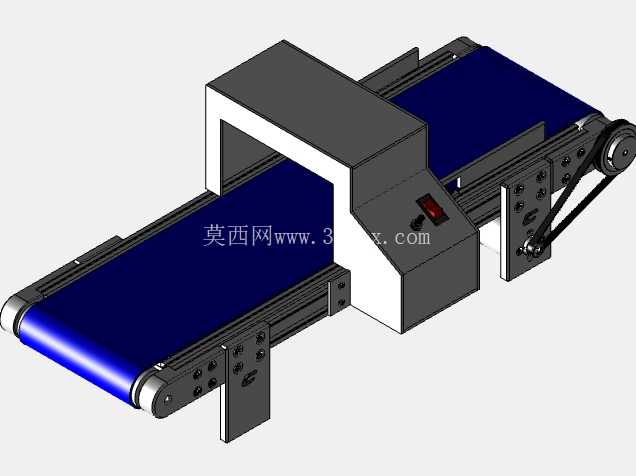

这套智能物体分拣输送机的三维结构，面向教学实验、自动化入门验证和小型原型产线搭建，核心任务是在连续输送过程中识别物体颜色属性，并把不同属性的物料分流到对应收集区域。整机采用皮带输送加舵机摆杆分拣的组合方式，物料从输入端进入蓝色皮带工作面后，随皮带匀速经过检测工位；颜色传感器在固定高度读取物料表面信息，控制板依据识别结果驱动分拣执行机构，使目标物体偏离原输送轨迹，落入侧边料箱，未被分流的物体则继续沿主线输送。

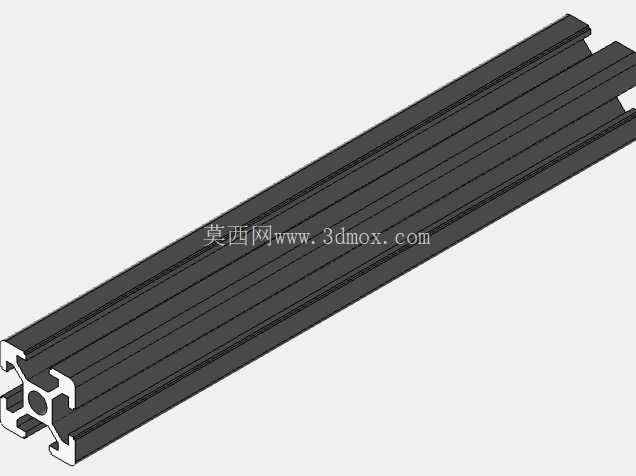

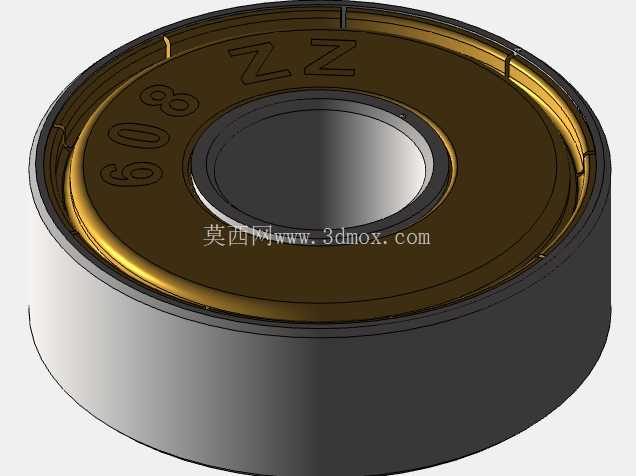

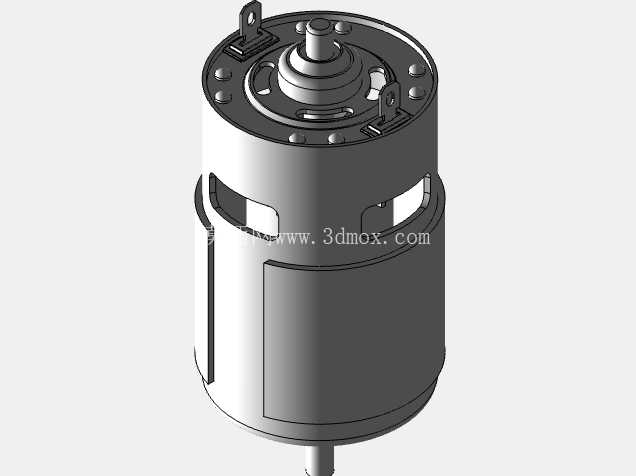

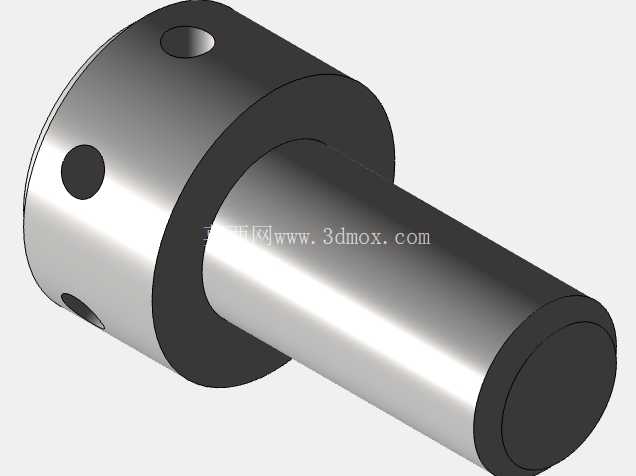

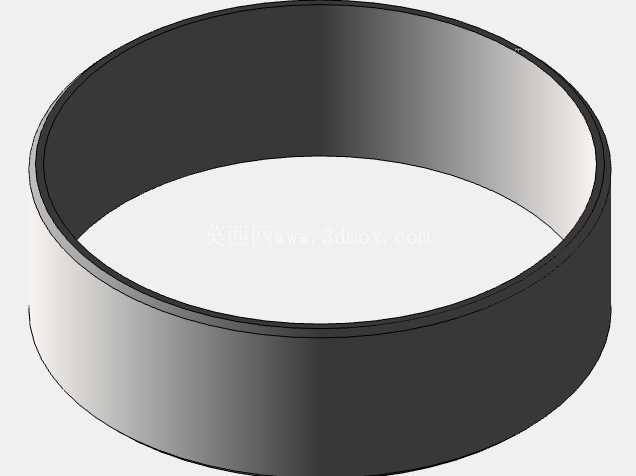

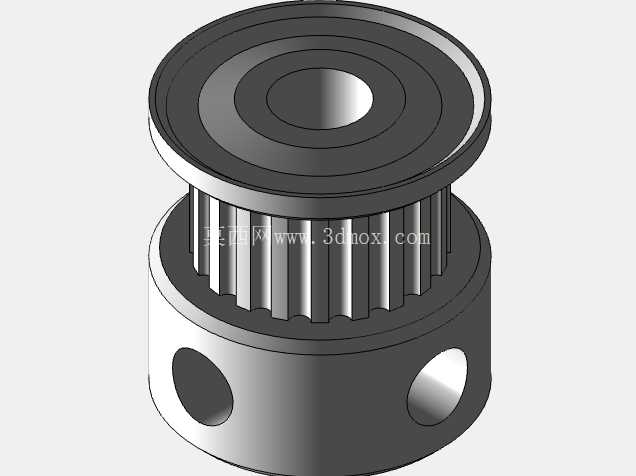

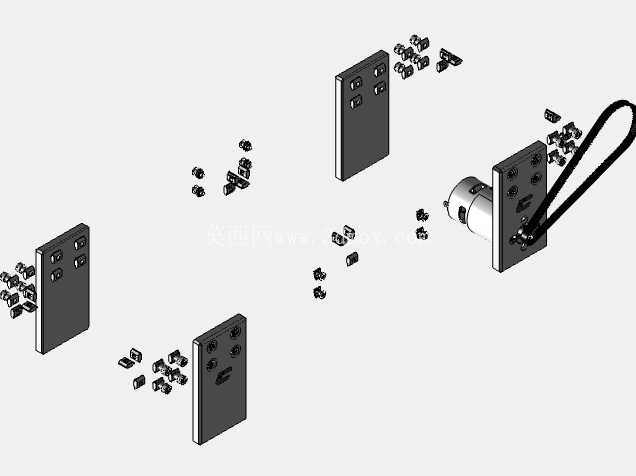

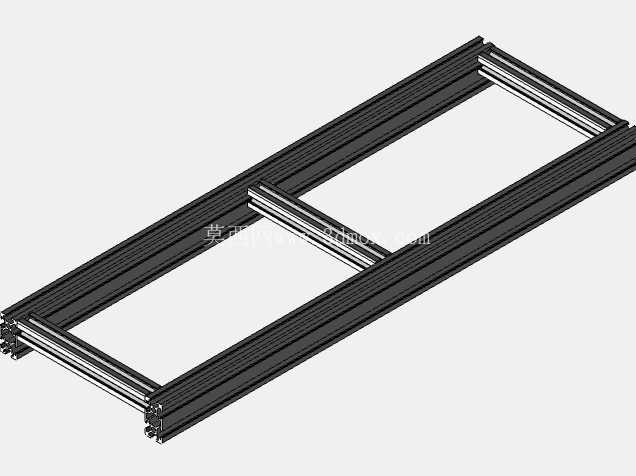

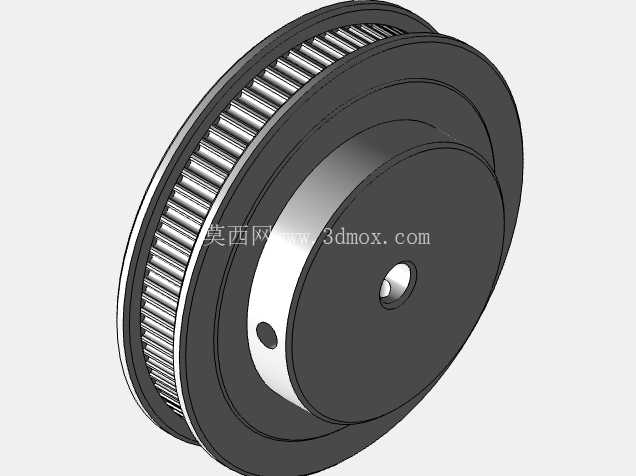

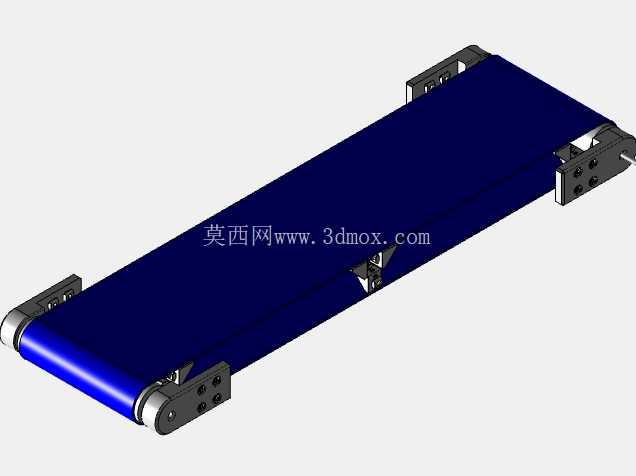

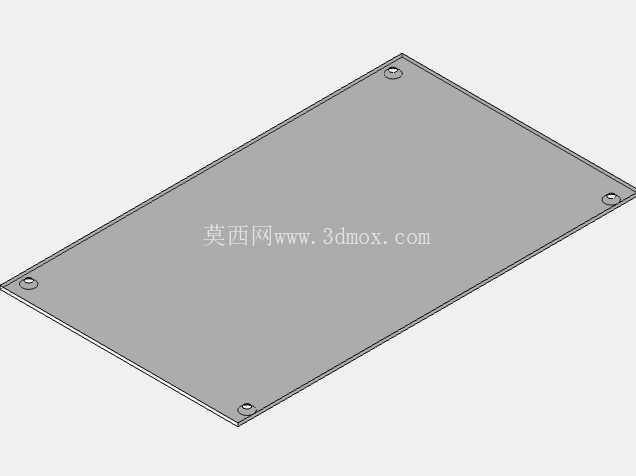

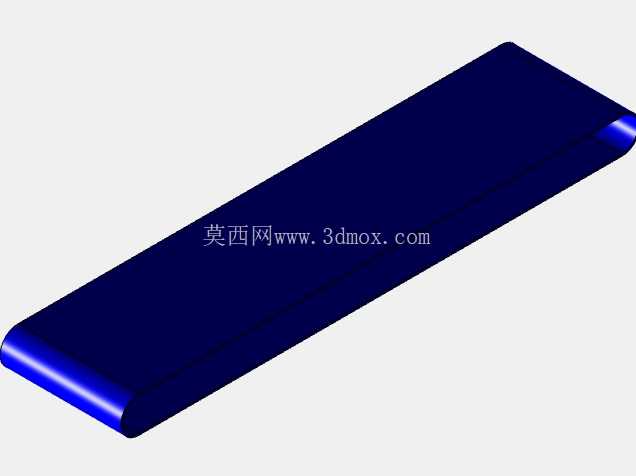

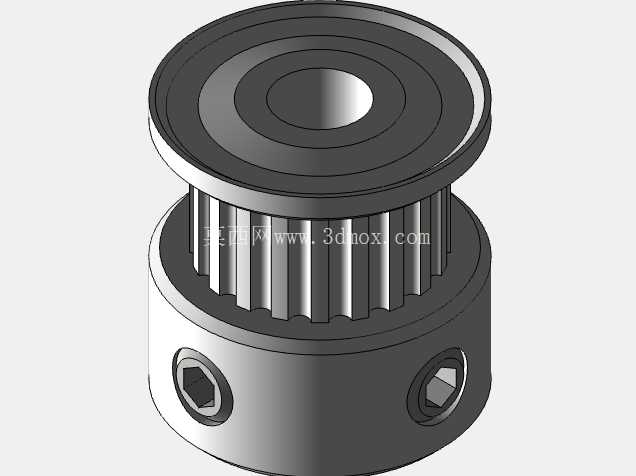

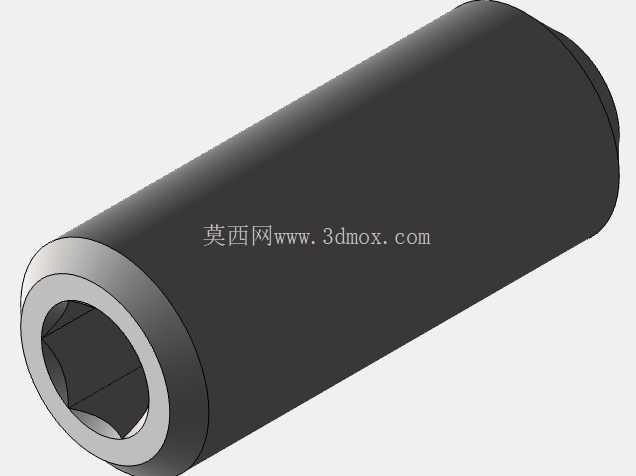

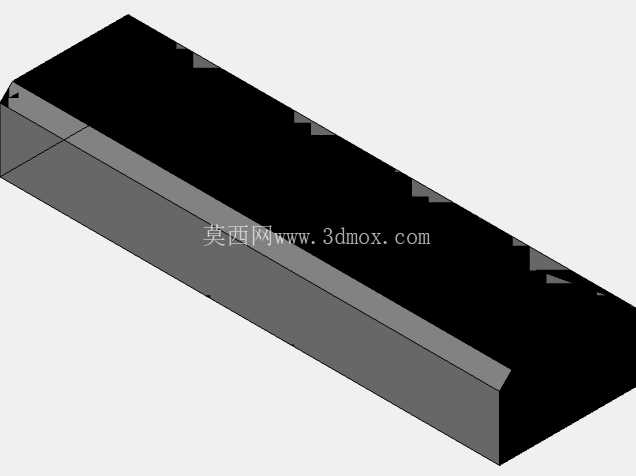

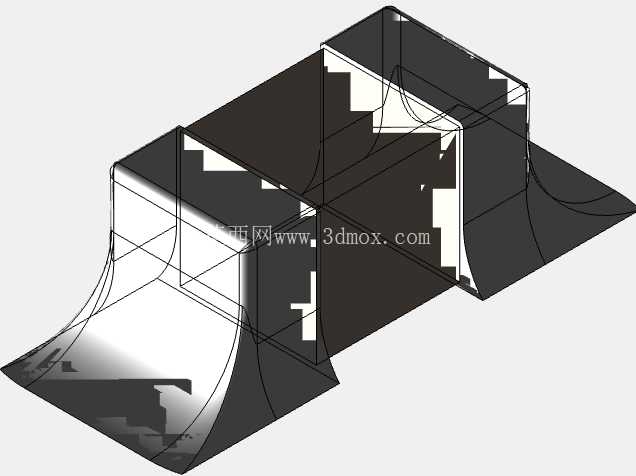

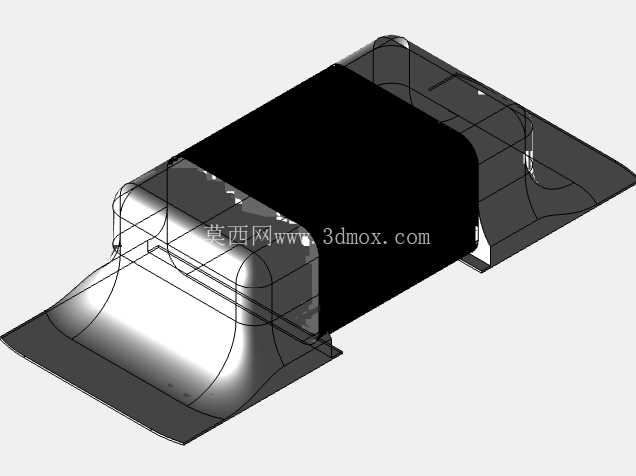

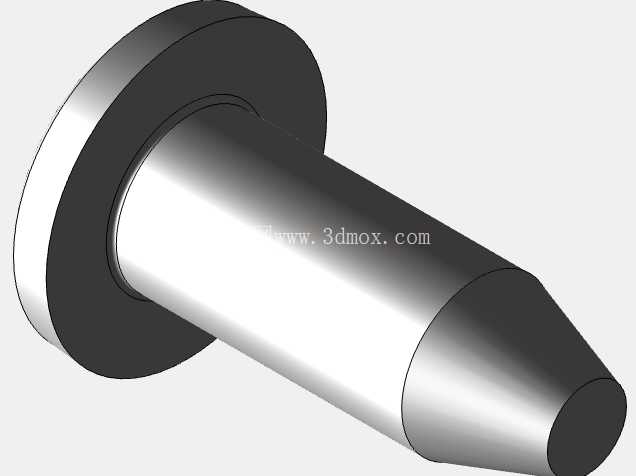

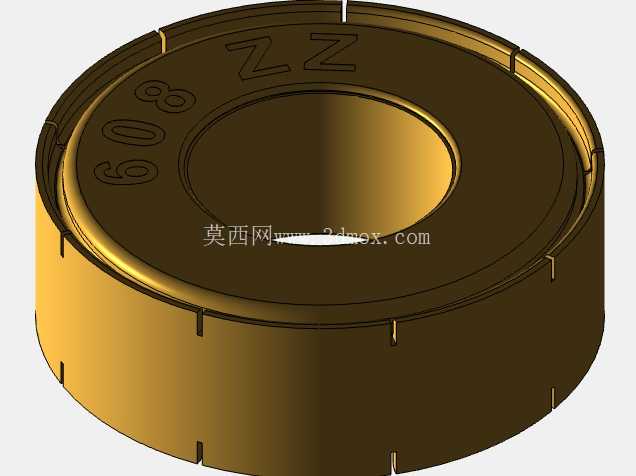

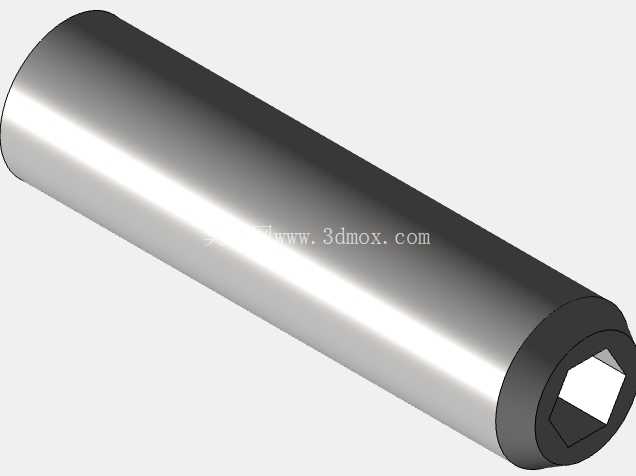

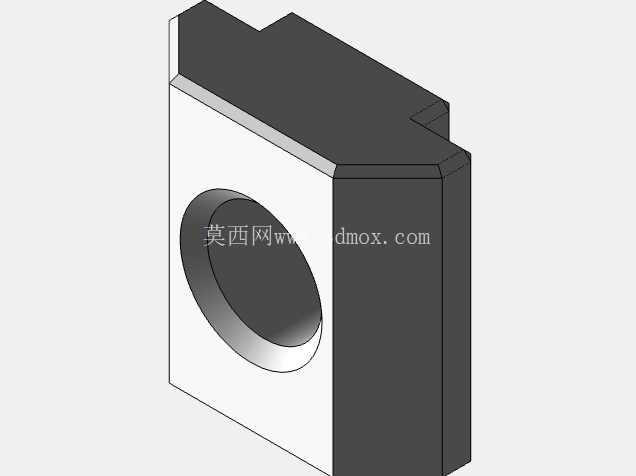

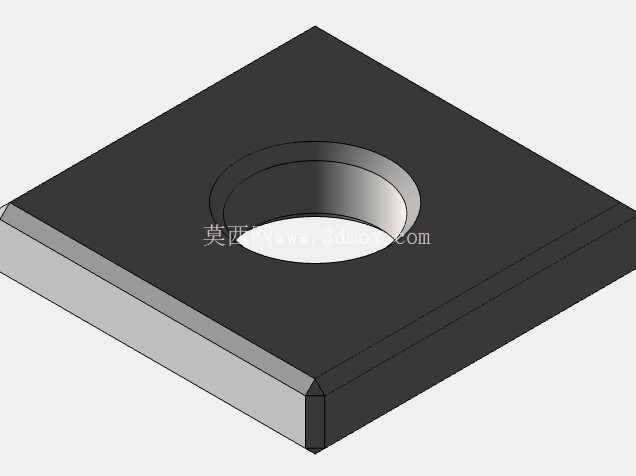

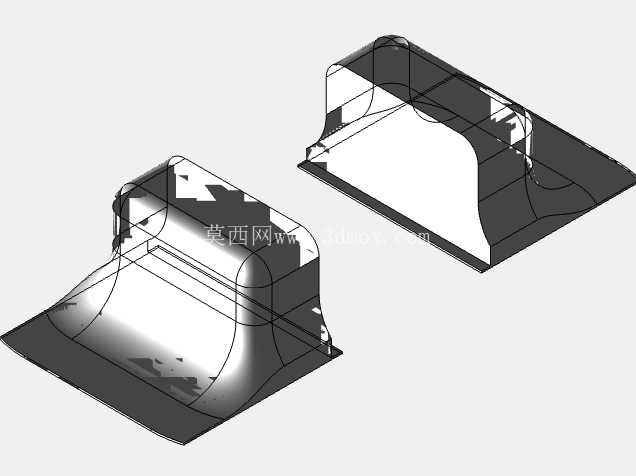

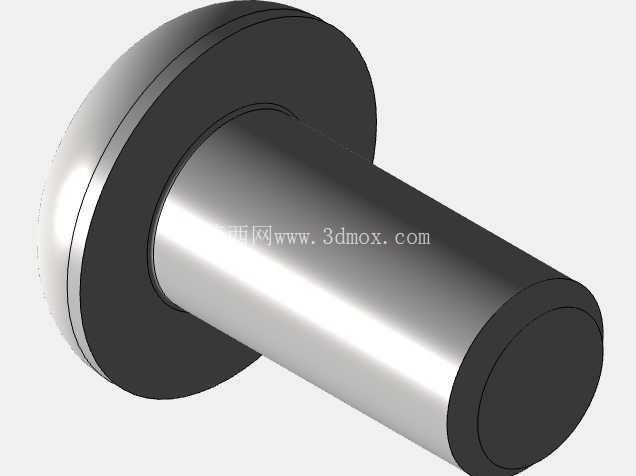

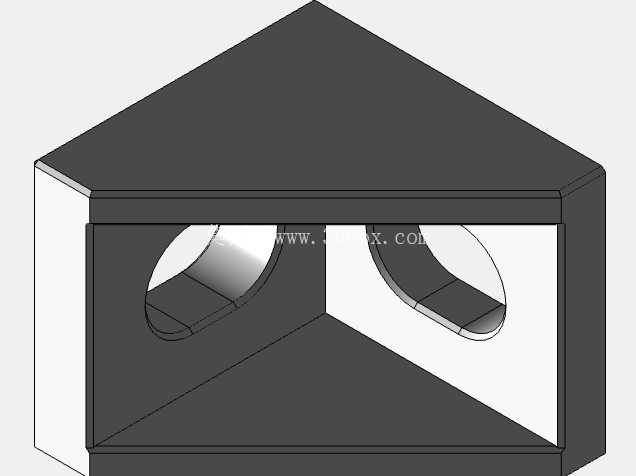

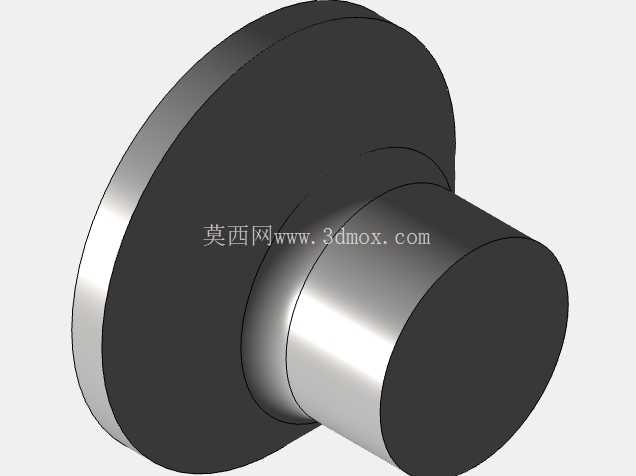

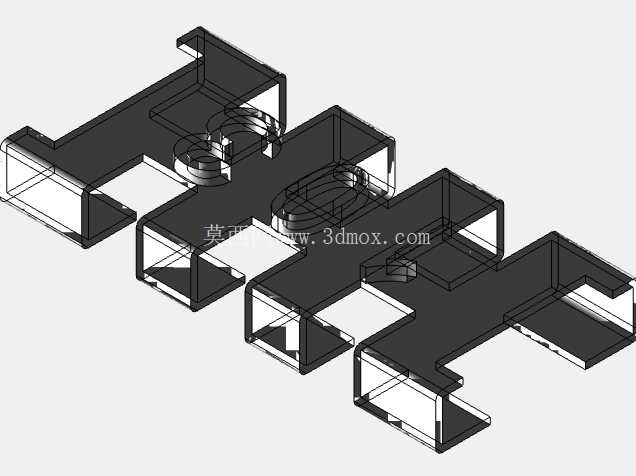

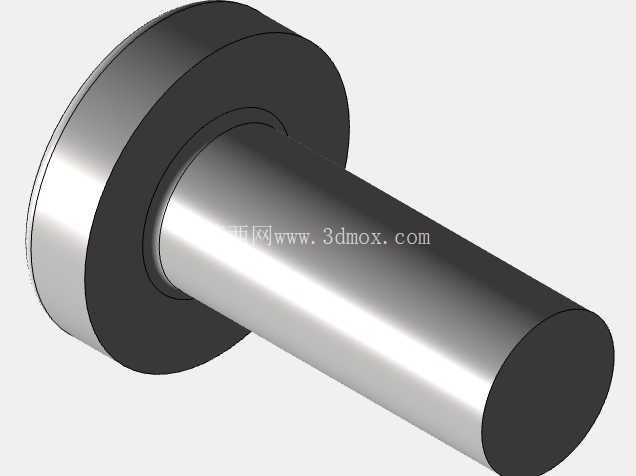

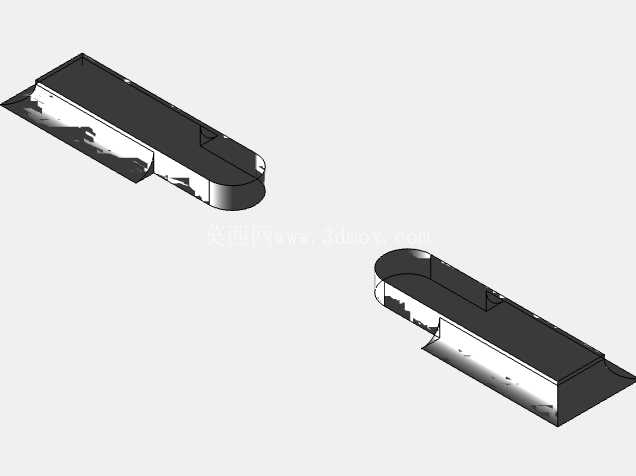

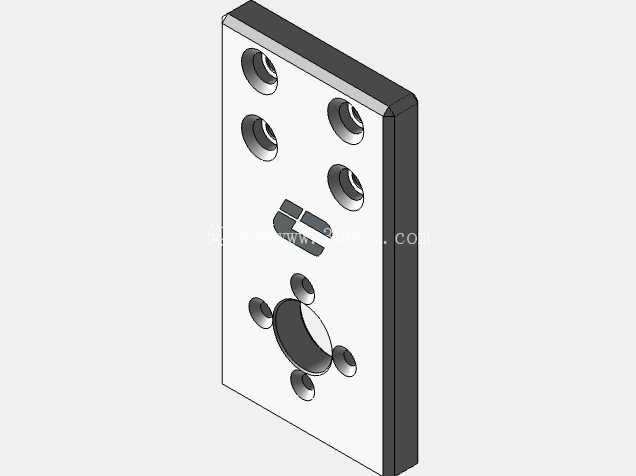

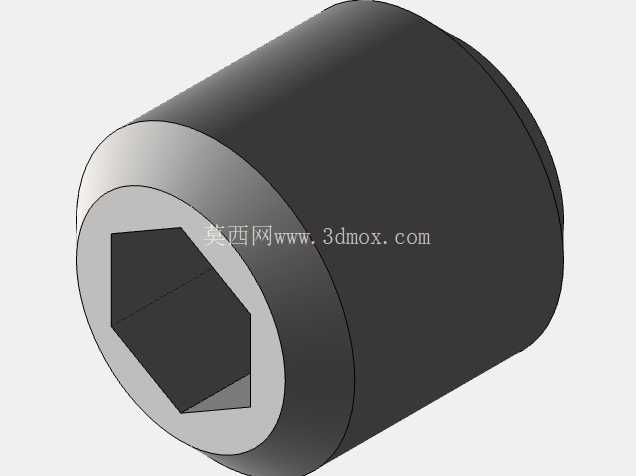

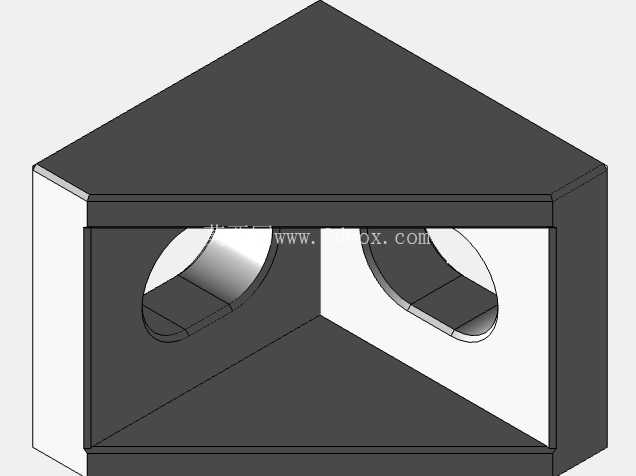

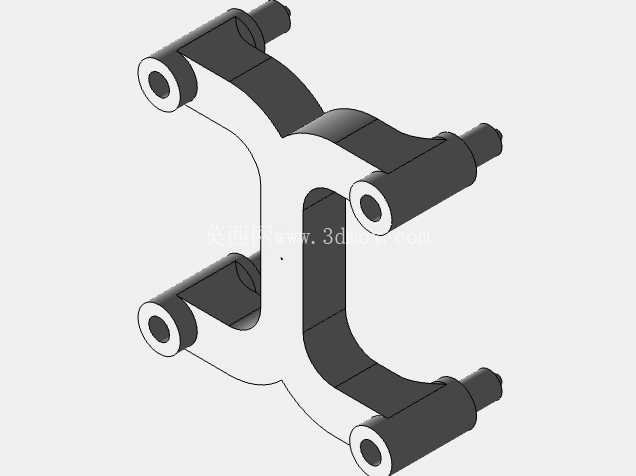

从结构布置看，输送段由两端辊筒、侧板、承托板、皮带和端部驱动单元组成。皮带工作面保持水平，两侧机架留出挡边和安装空间，避免物料在运输中侧向滑落。驱动端布置在输送机一侧，直流电机通过带轮把动力传递到主动辊筒，GT2同步带轮承担减速和扭矩传递，带轮齿数搭配兼顾低速稳定性与输出扭矩。模型中带轮张紧、辊筒同轴度和侧板间距都按可装配关系表达，便于后续在详细设计中校核皮带跑偏、张紧量和维护拆卸空间。

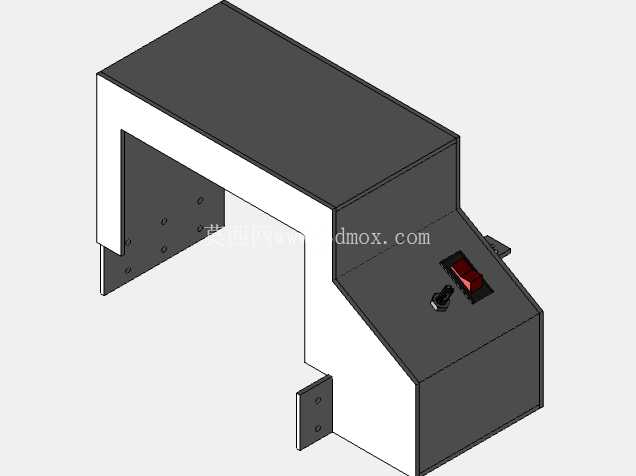

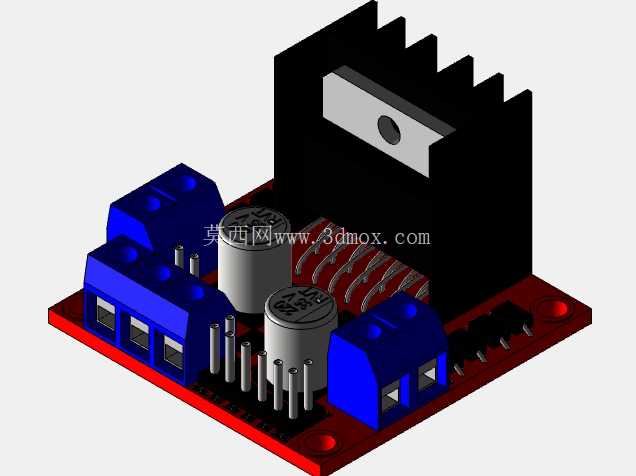

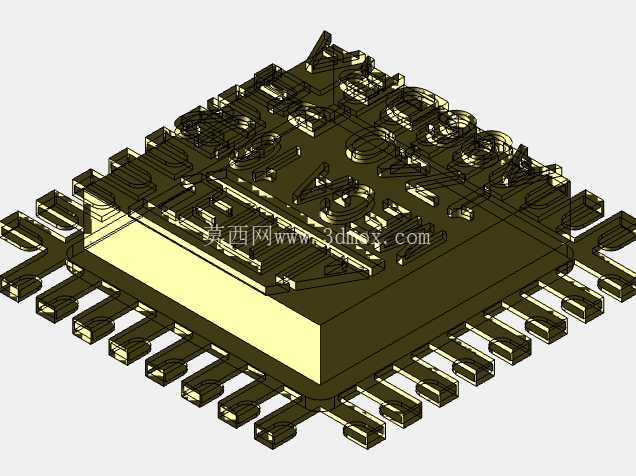

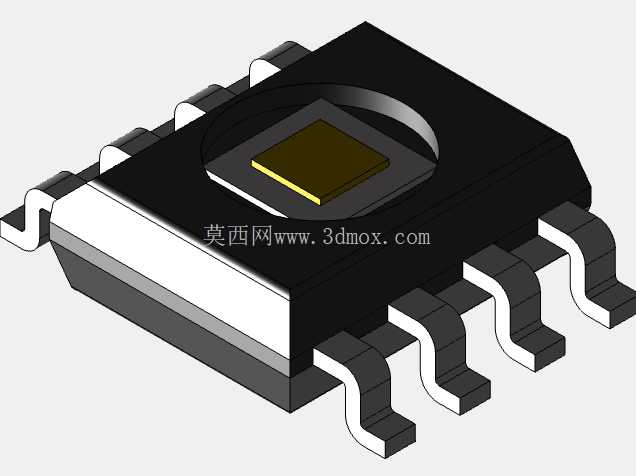

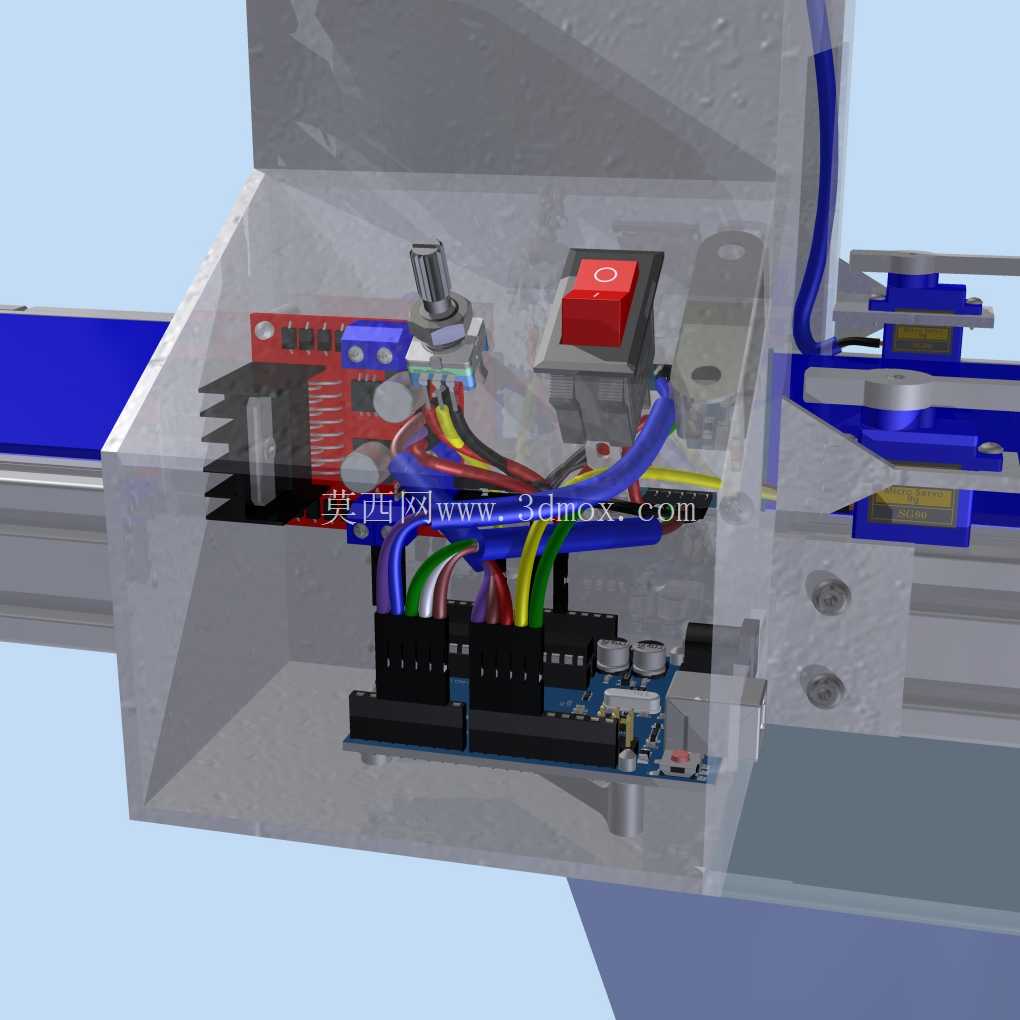

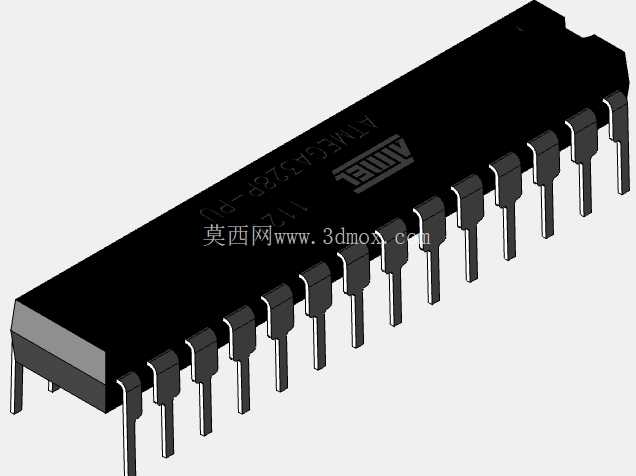

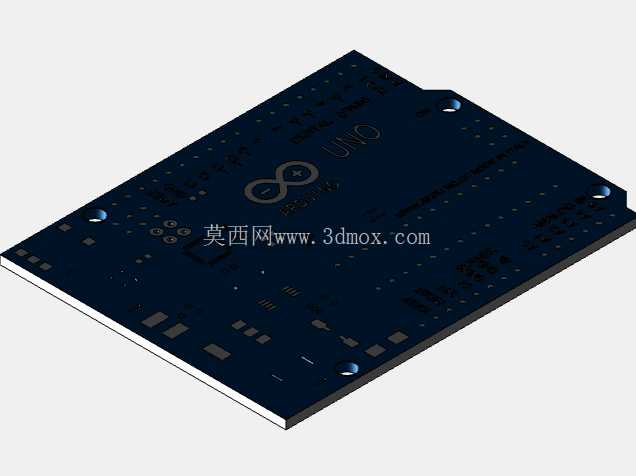

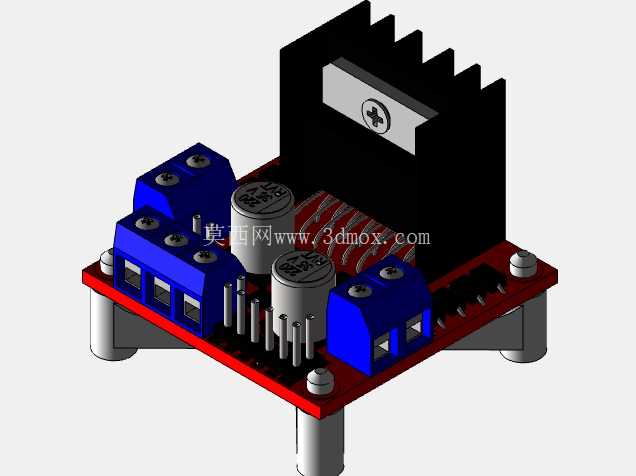

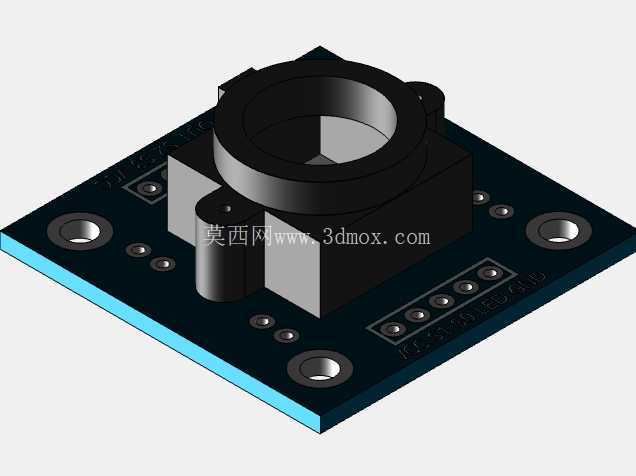

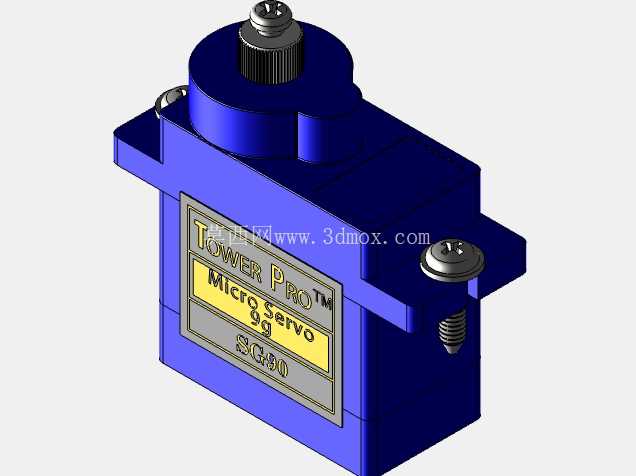

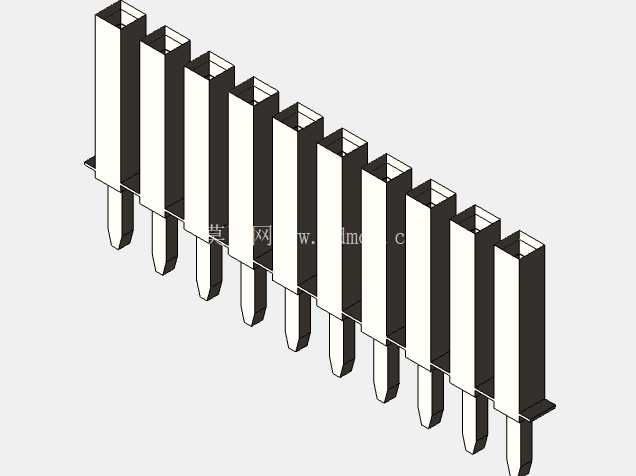

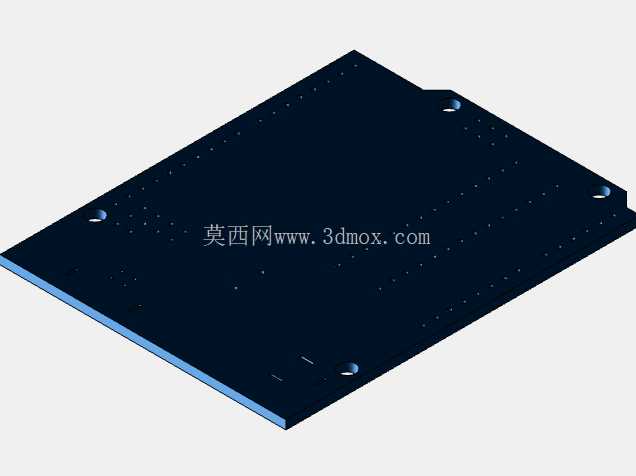

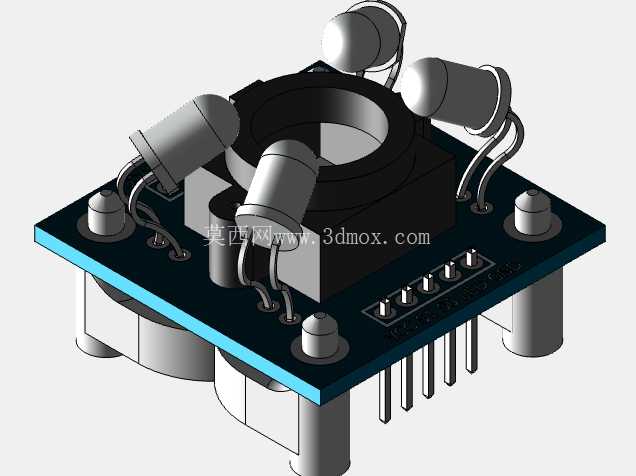

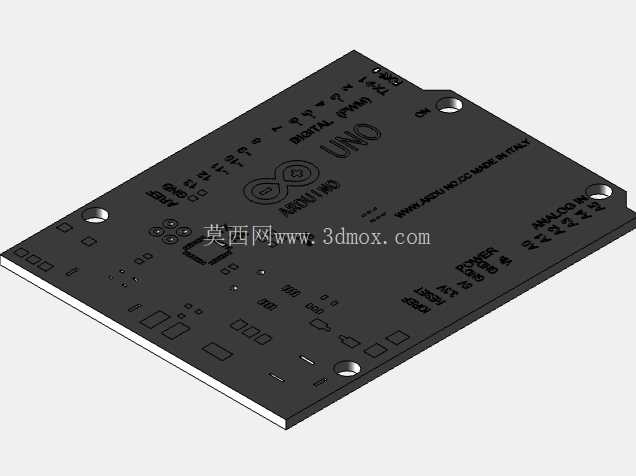

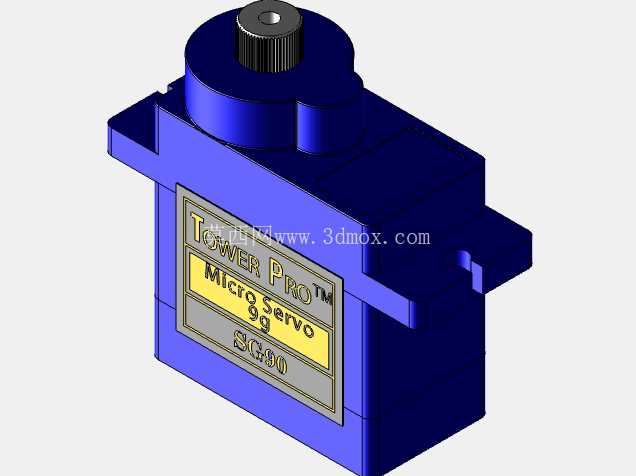

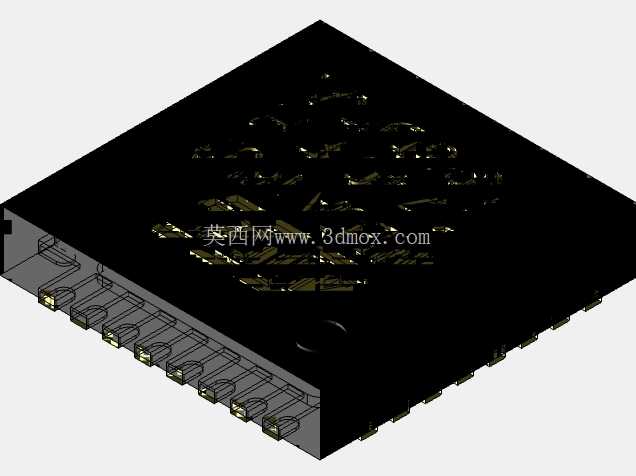

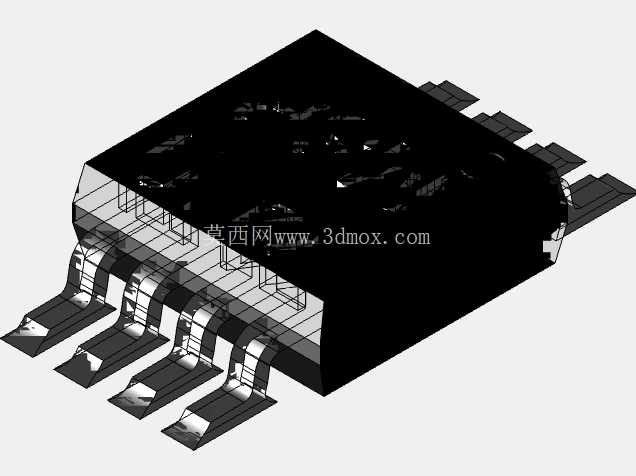

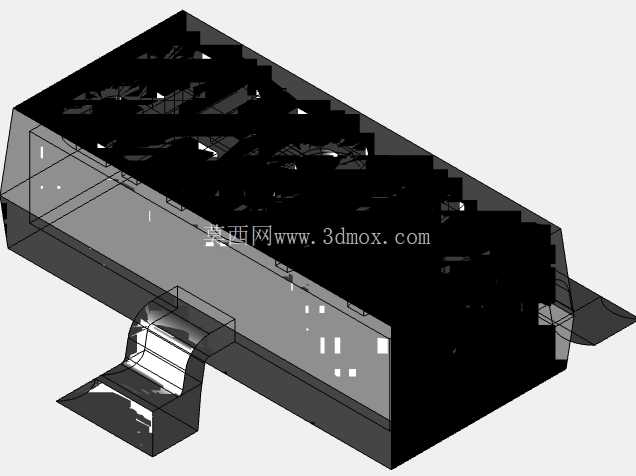

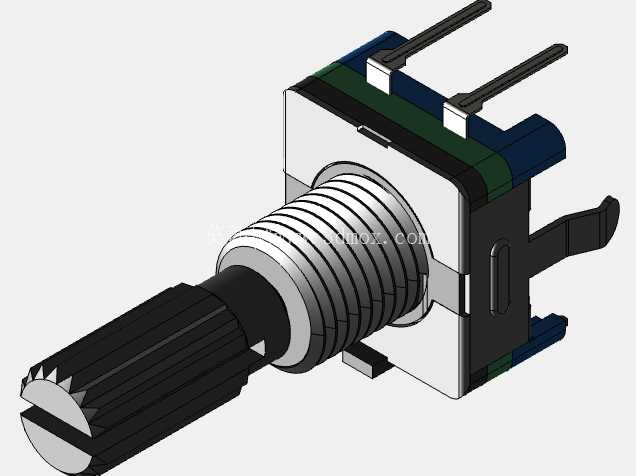

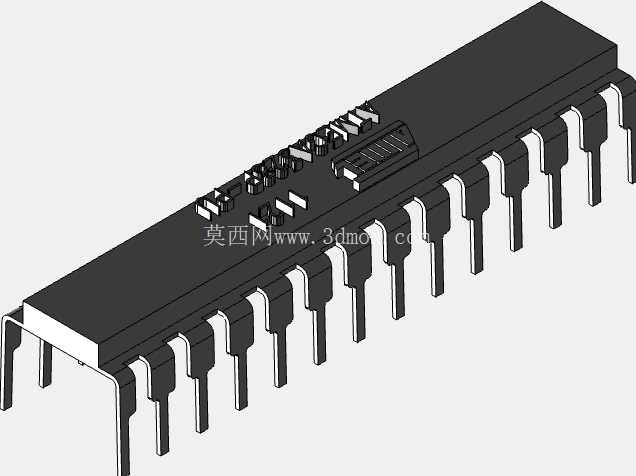

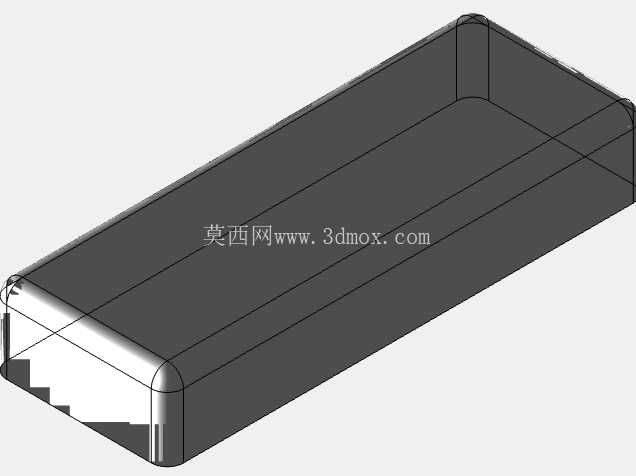

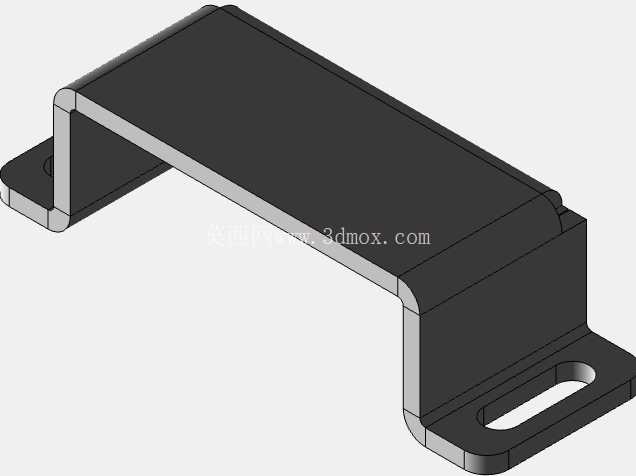

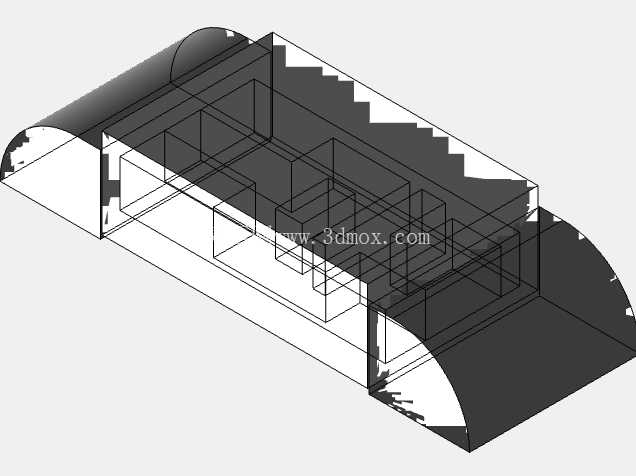

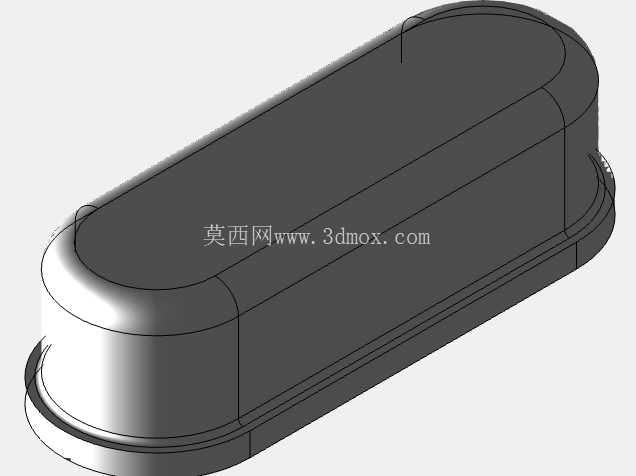

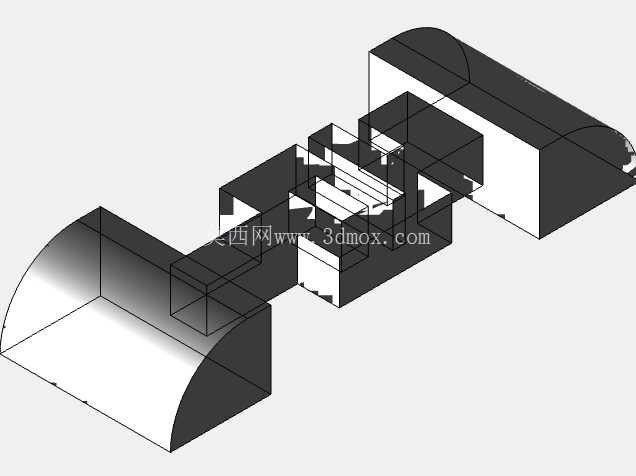

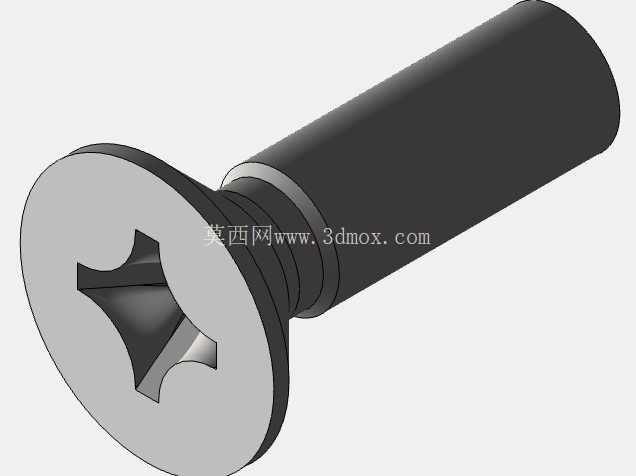

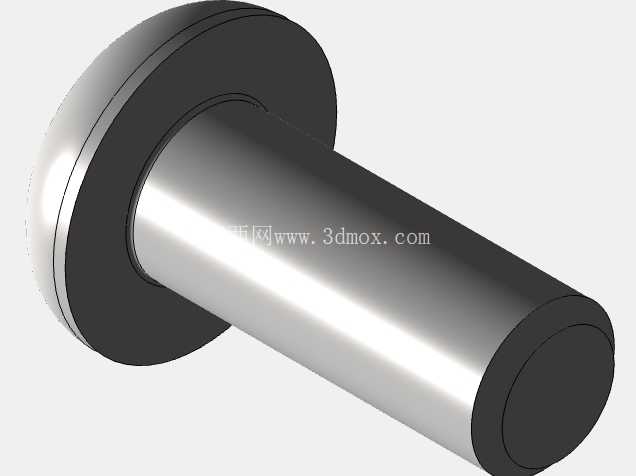

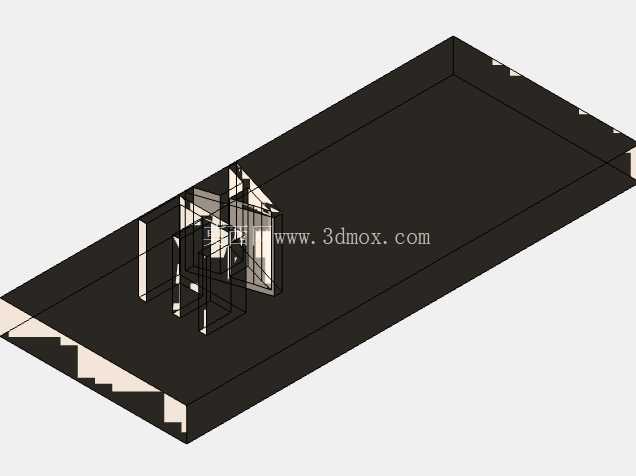

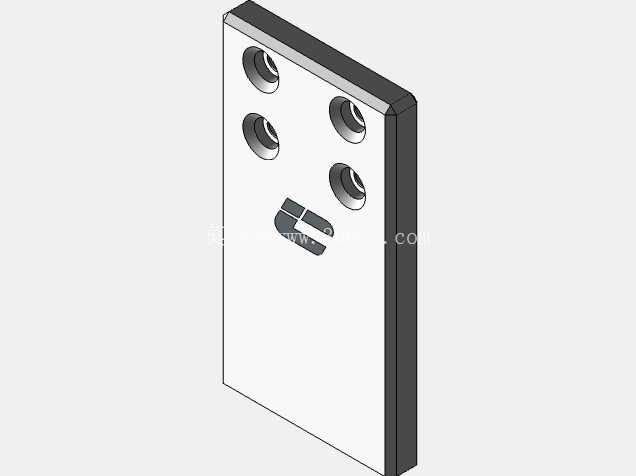

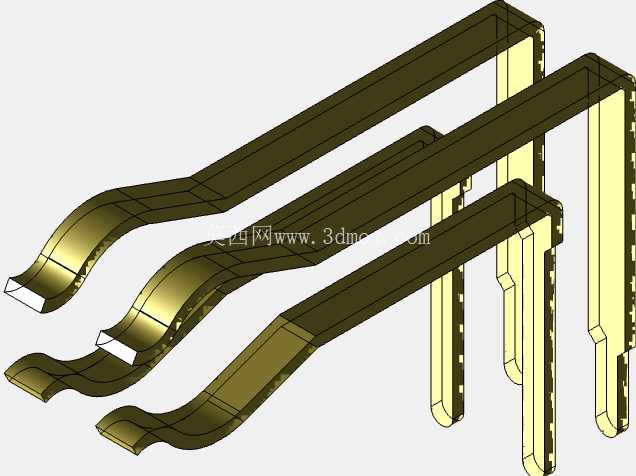

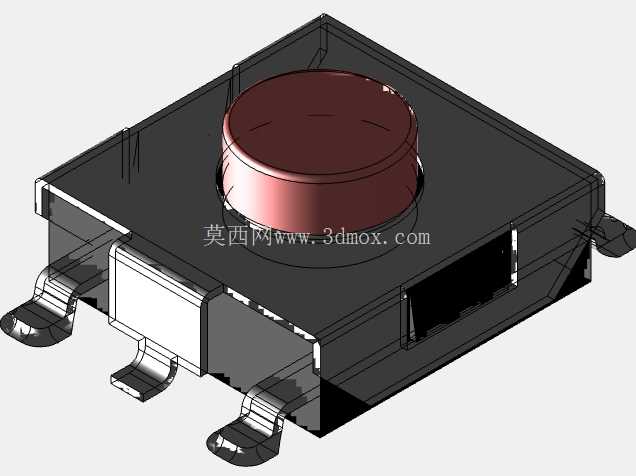

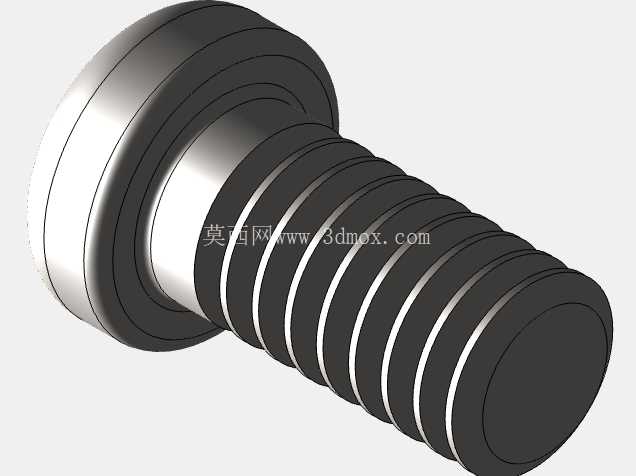

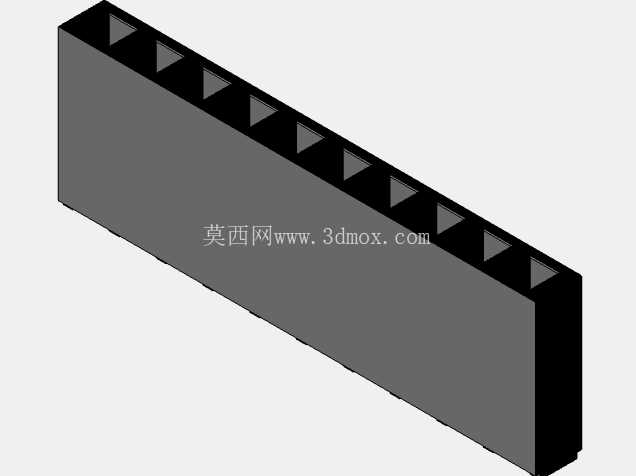

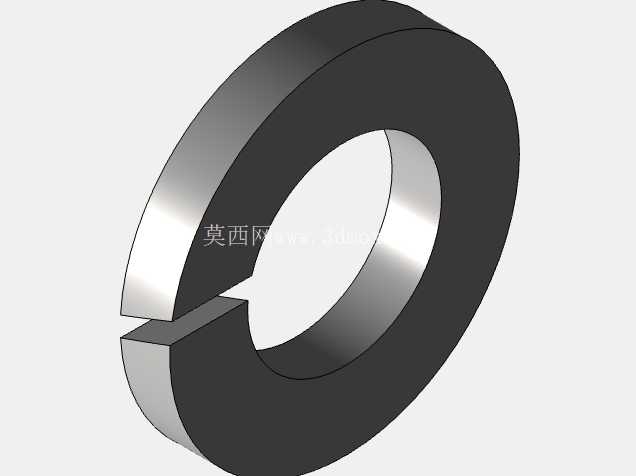

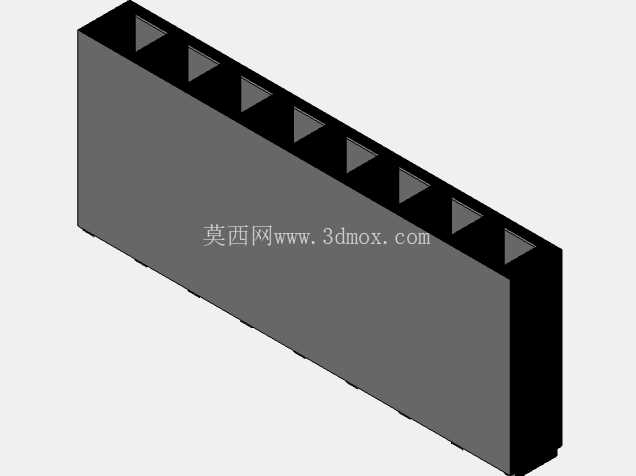

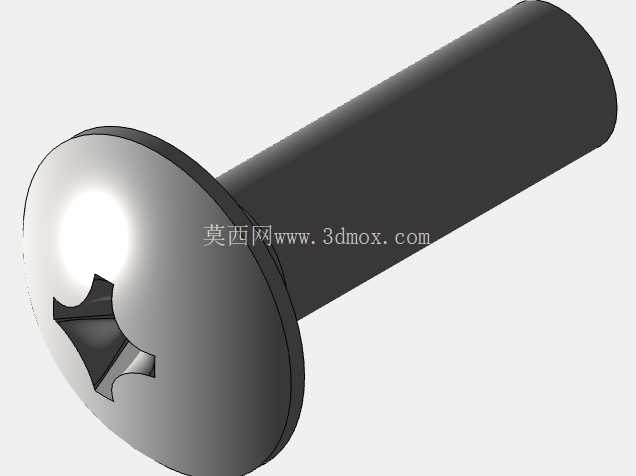

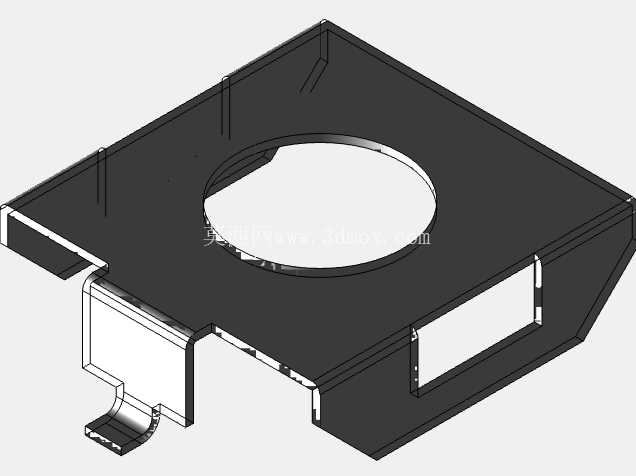

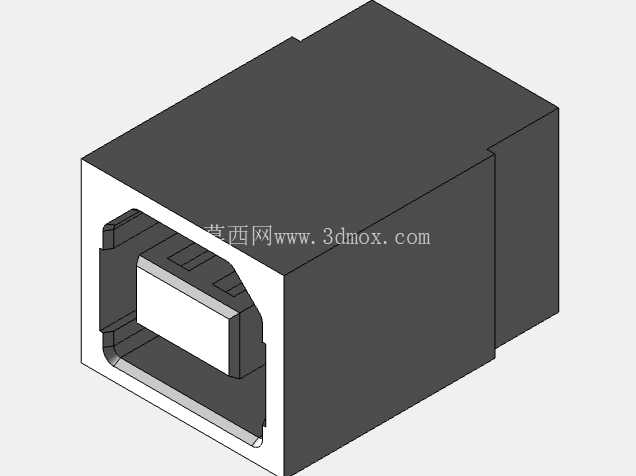

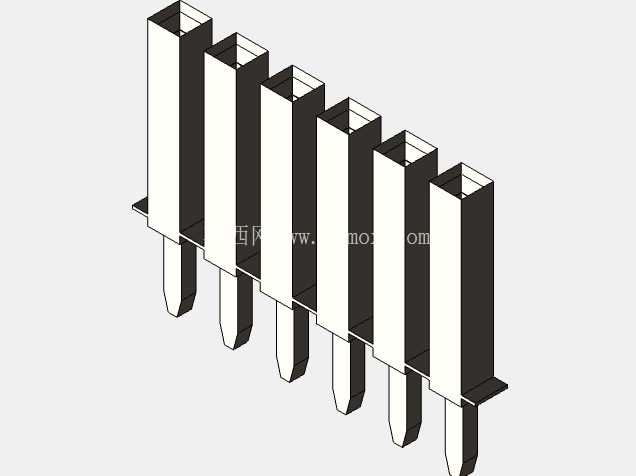

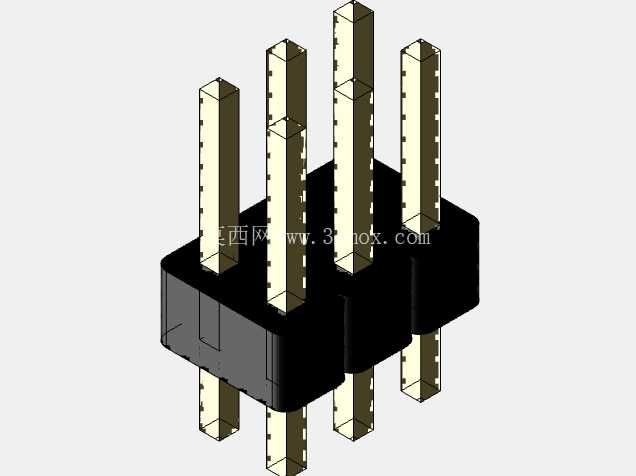

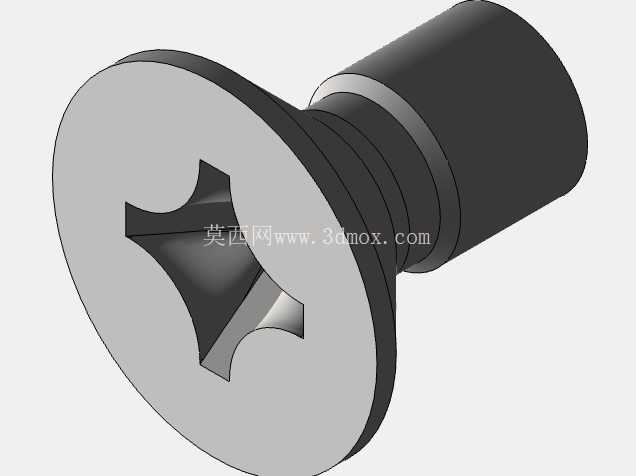

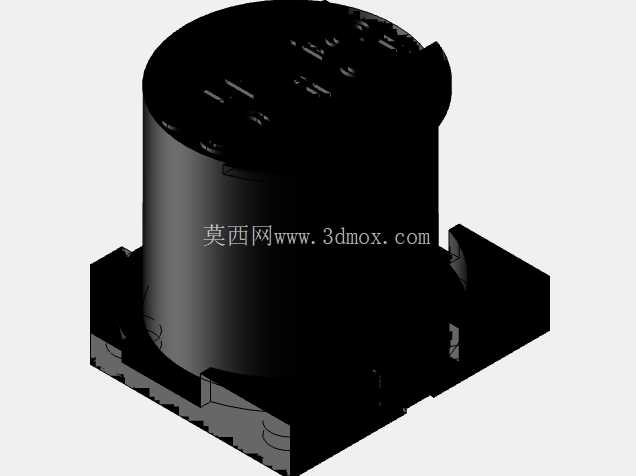

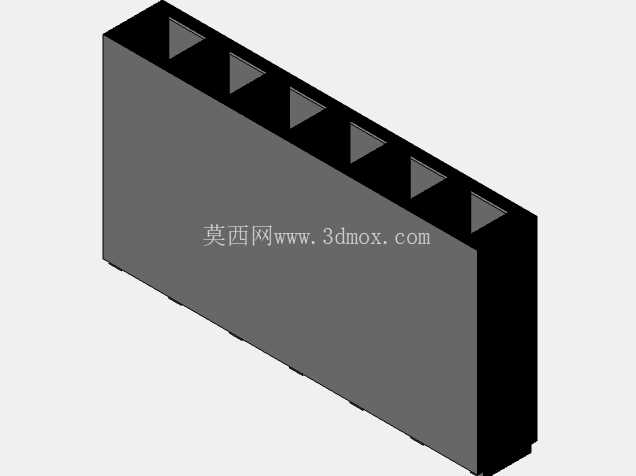

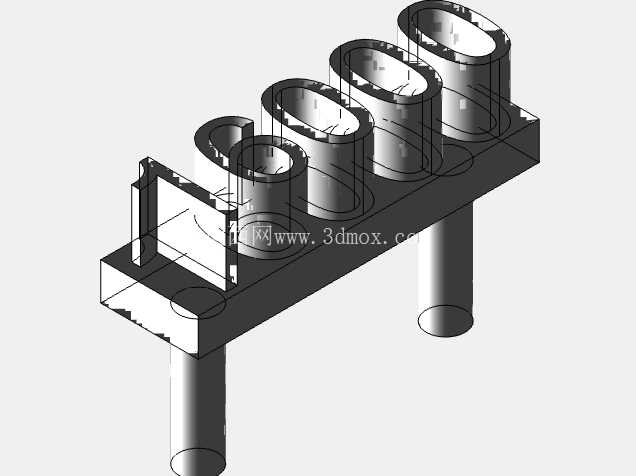

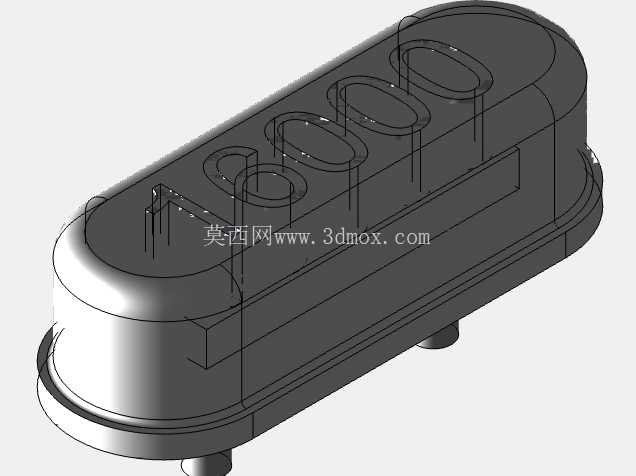

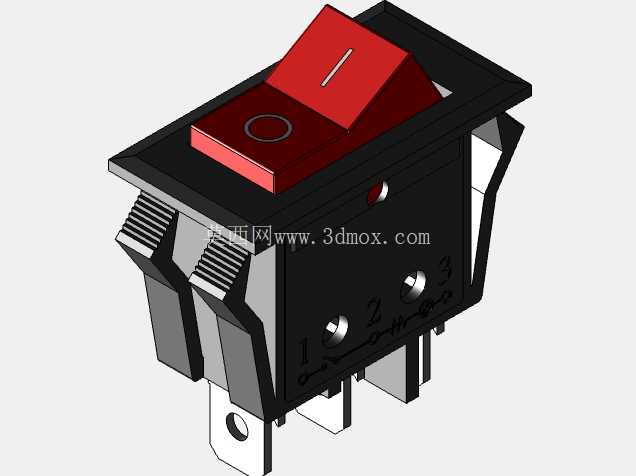

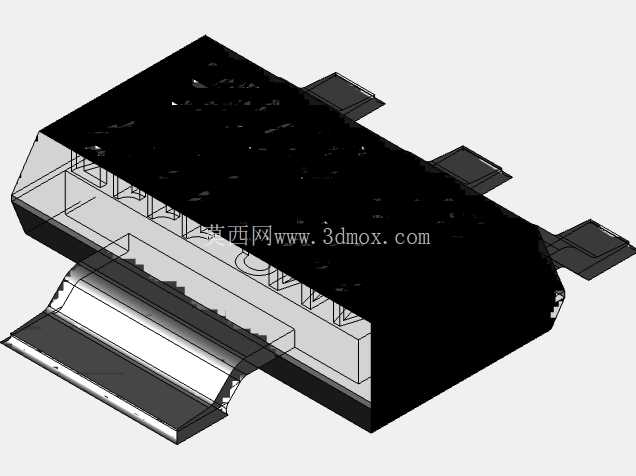

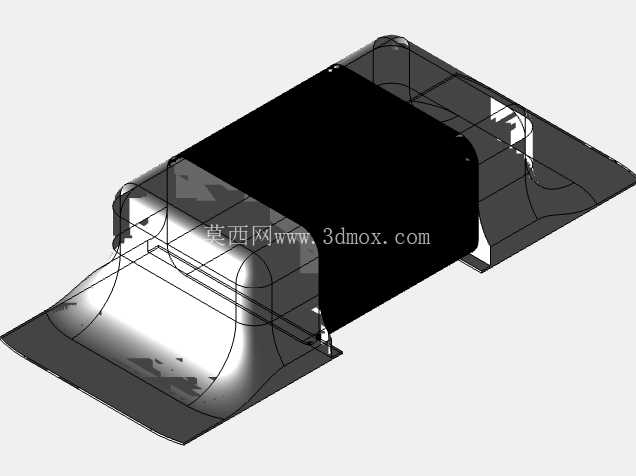

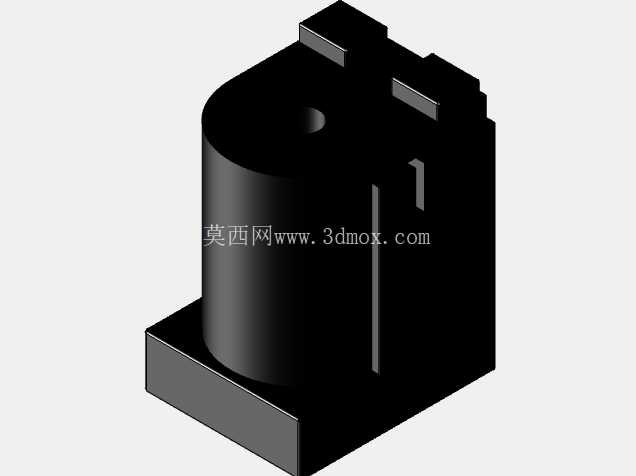

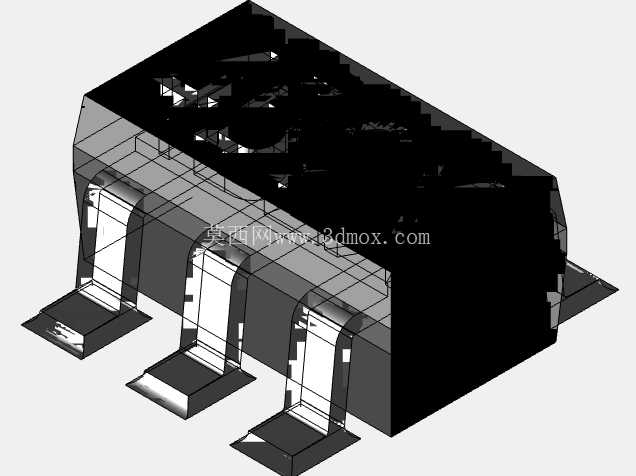

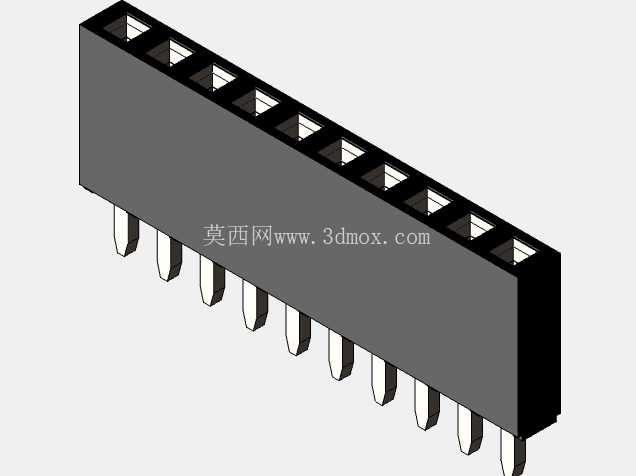

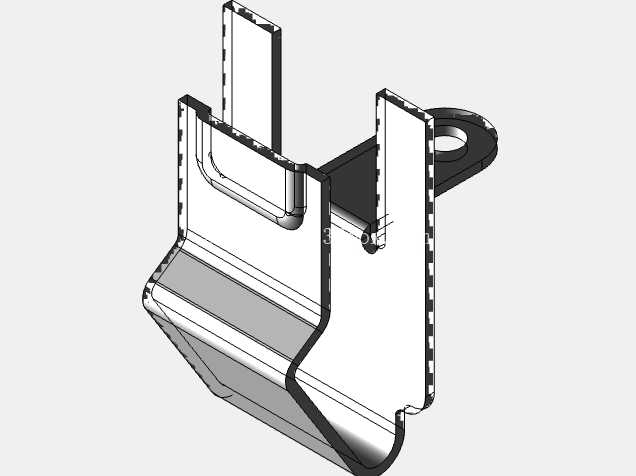

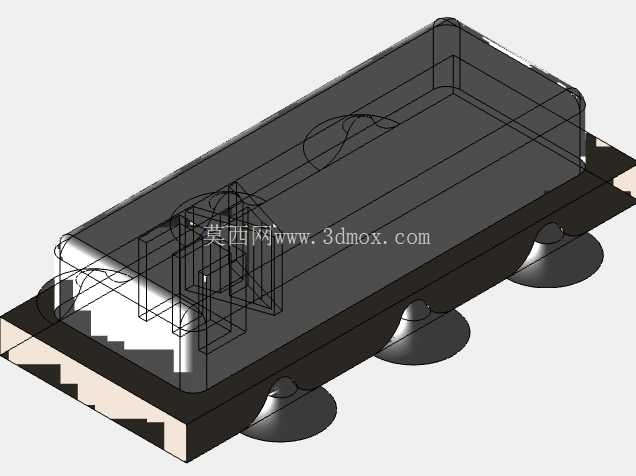

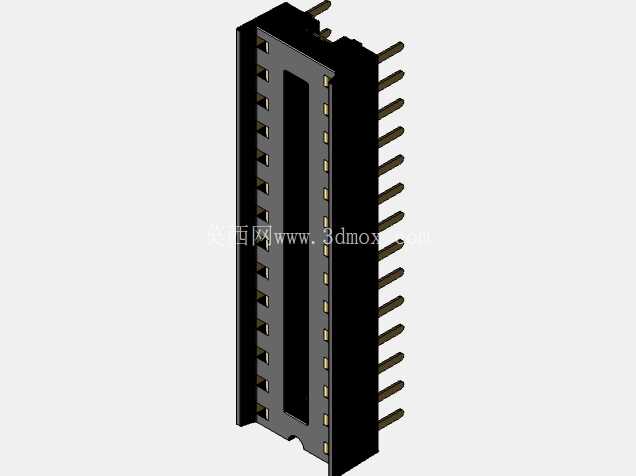

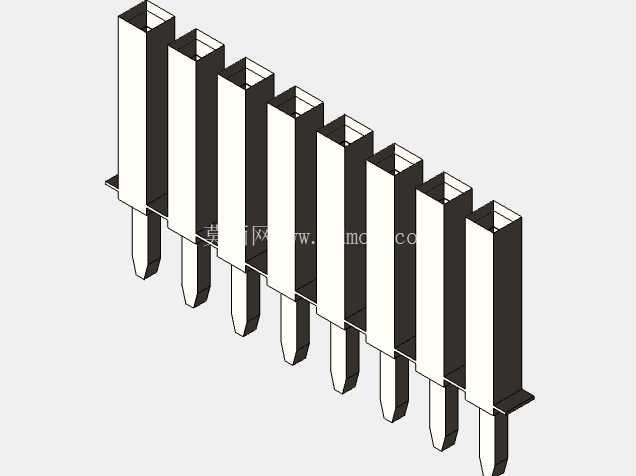

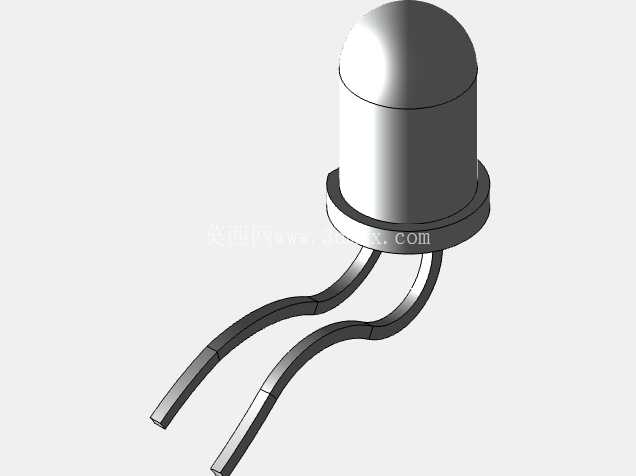

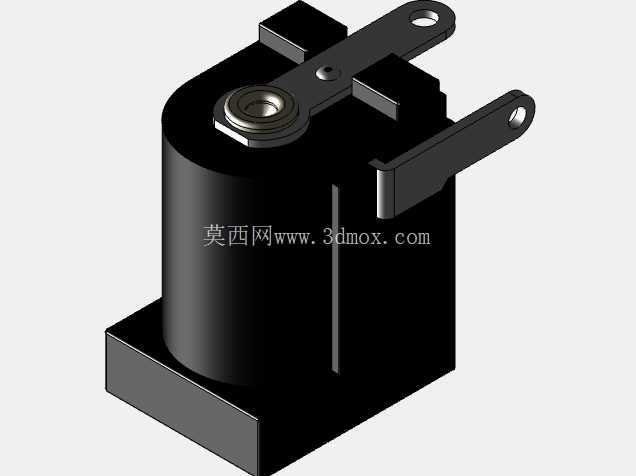

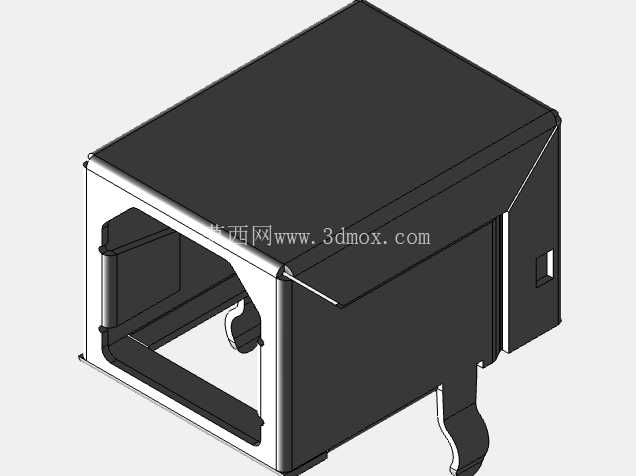

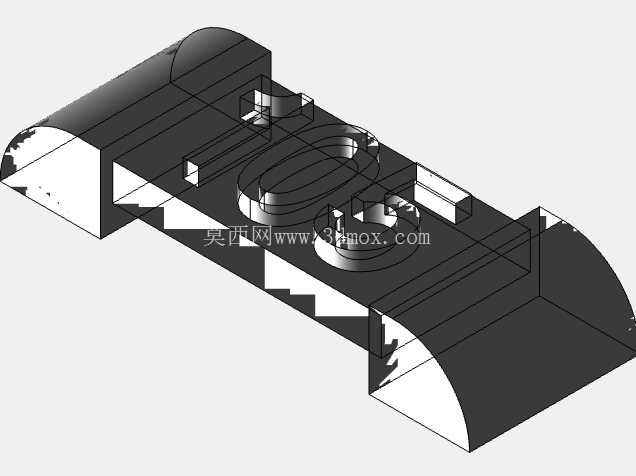

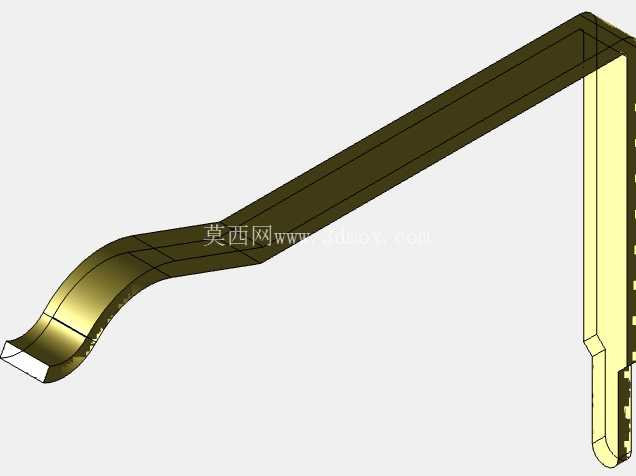

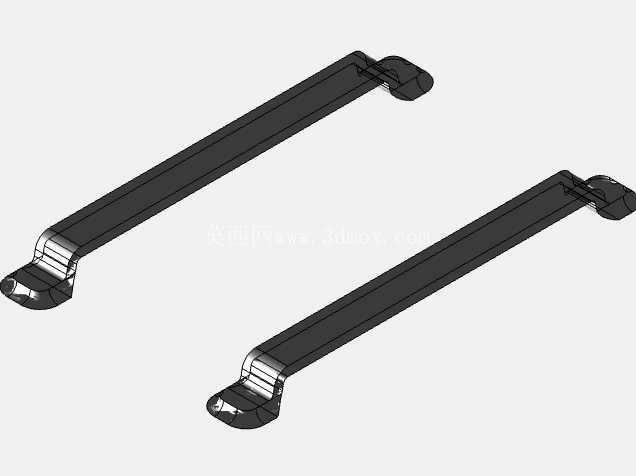

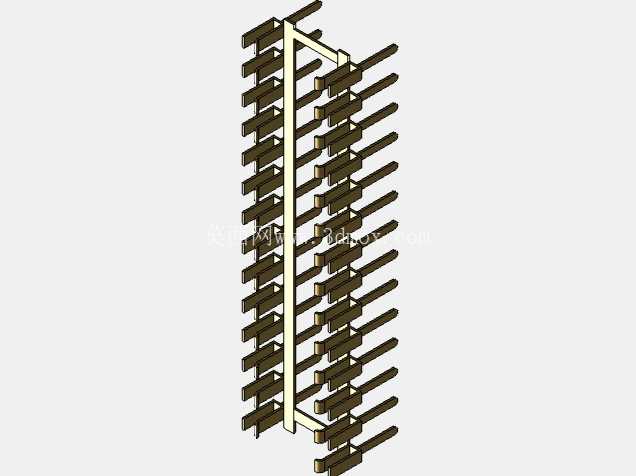

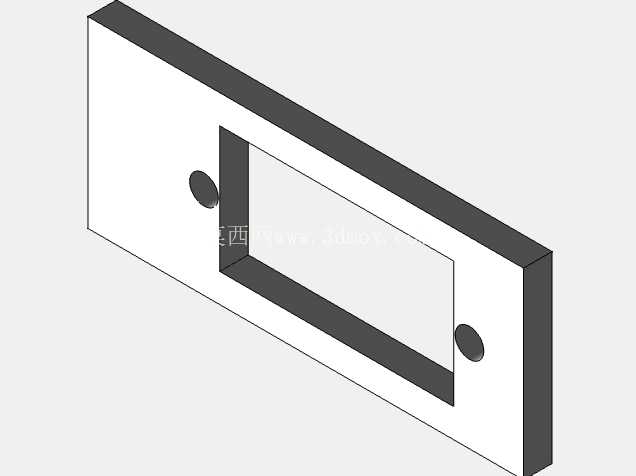

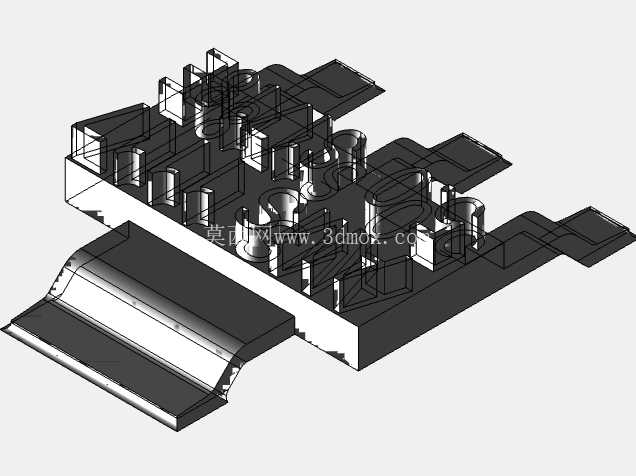

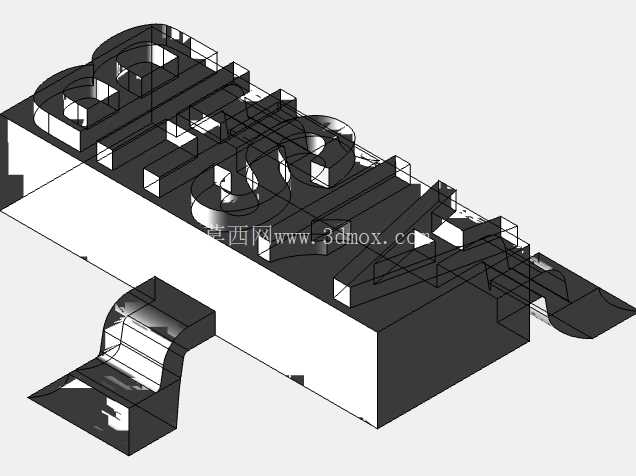

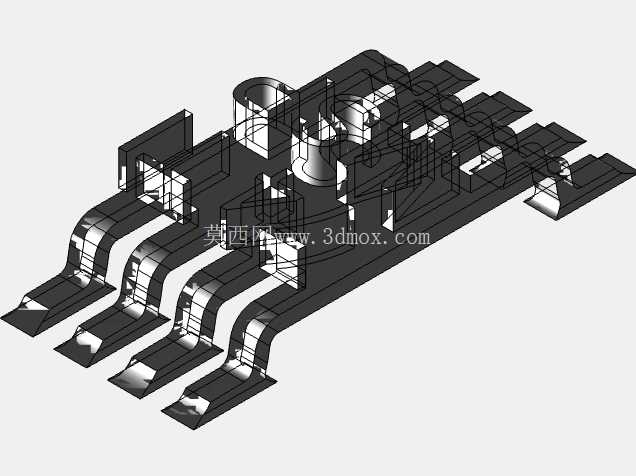

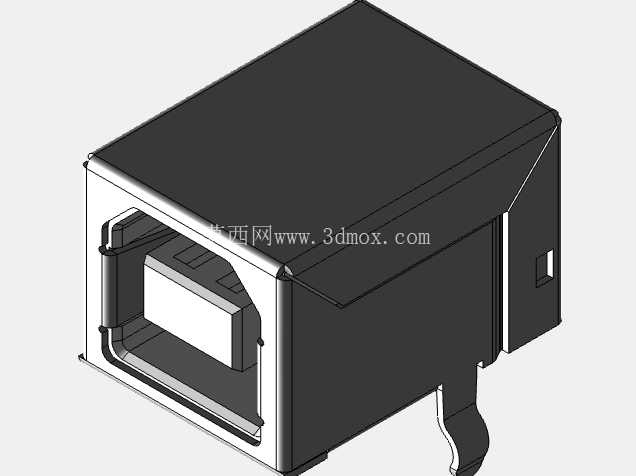

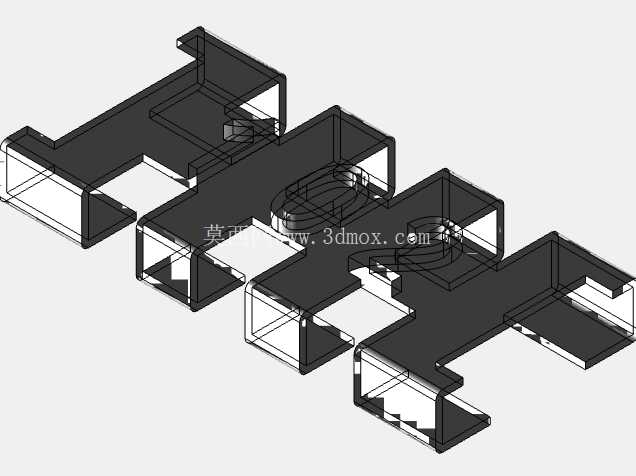

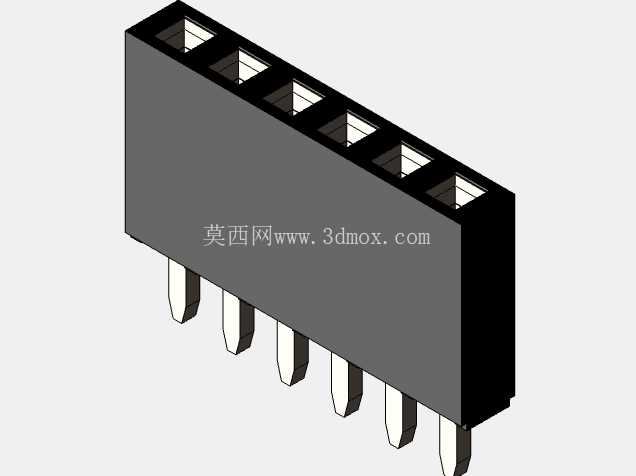

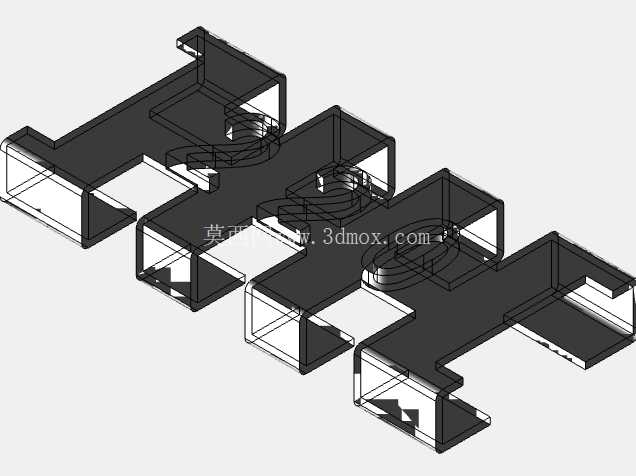

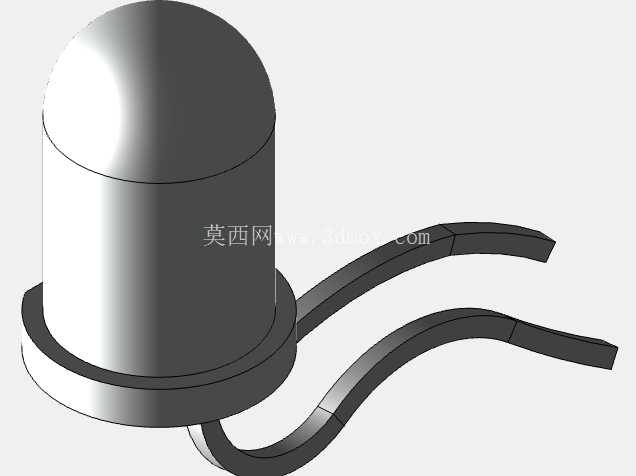

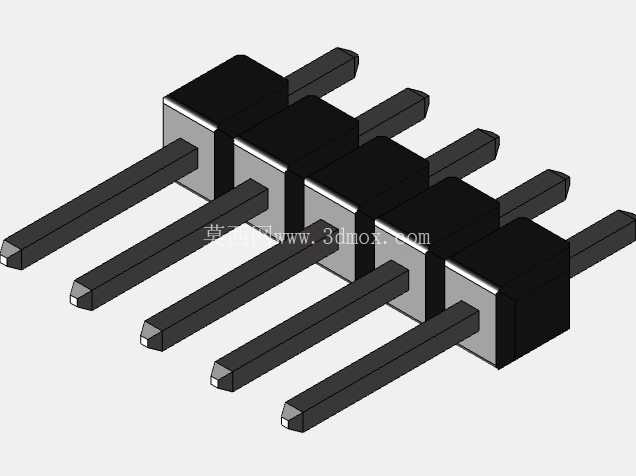

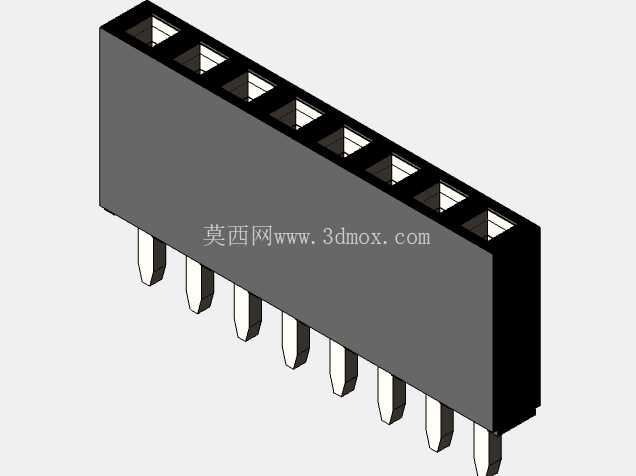

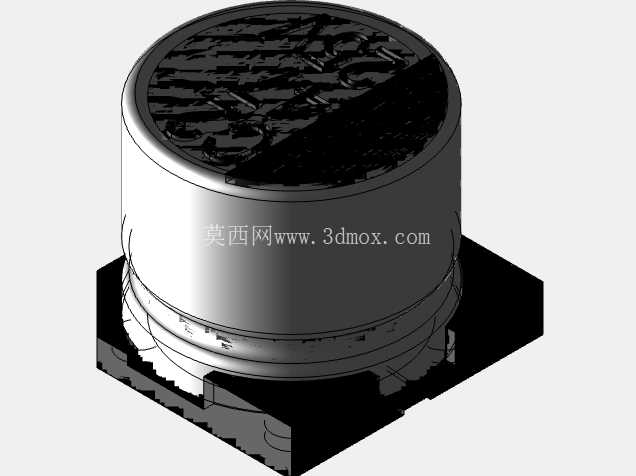

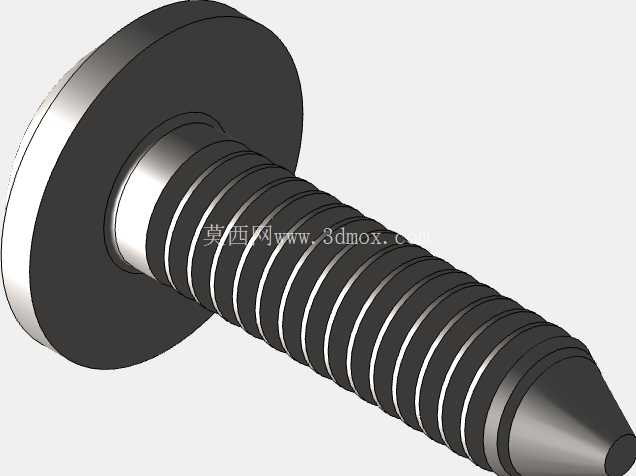

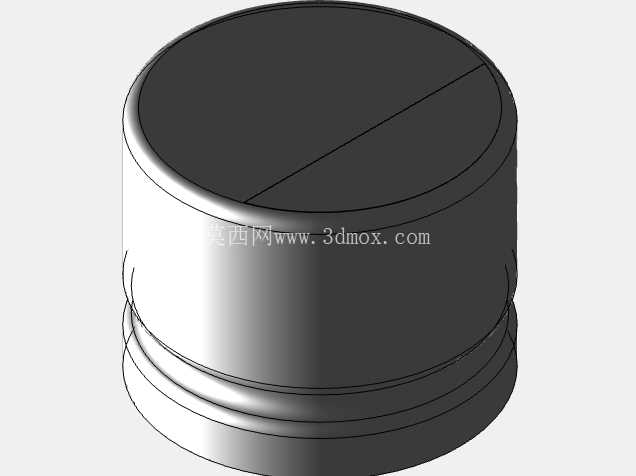

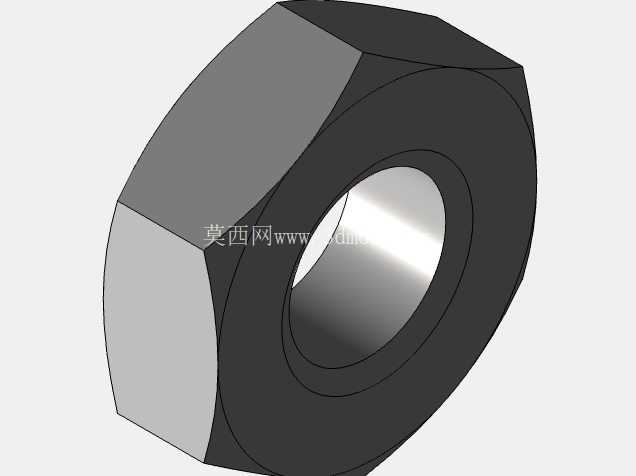

检测与控制部分没有做成封闭黑盒，而是把控制板、电机驱动板、传感器和执行电机的相对位置完整呈现。颜色传感器安装在输送路径上方，检测窗口朝向皮带表面，周围保留接线和调节空间；控制板固定在机架侧部，驱动板靠近动力电机布置，缩短大电流线路长度；两个SG90微型伺服电机用于分拣门机构，摆臂动作路径与皮带边缘、料箱入口相互对应。这样的布局既服务于功能演示，也考虑了实际布线、紧固件安装和后期更换元件的可达性。

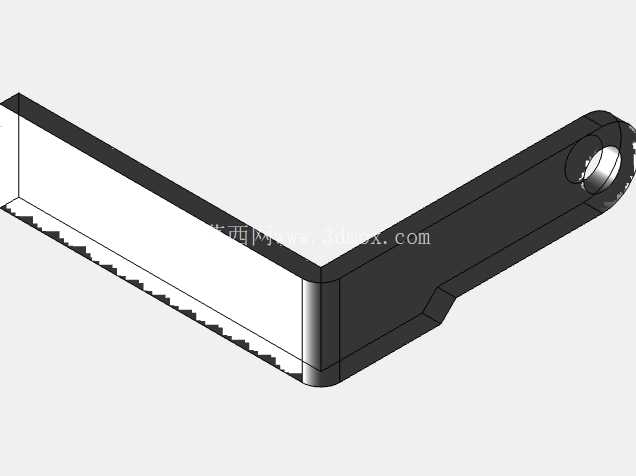

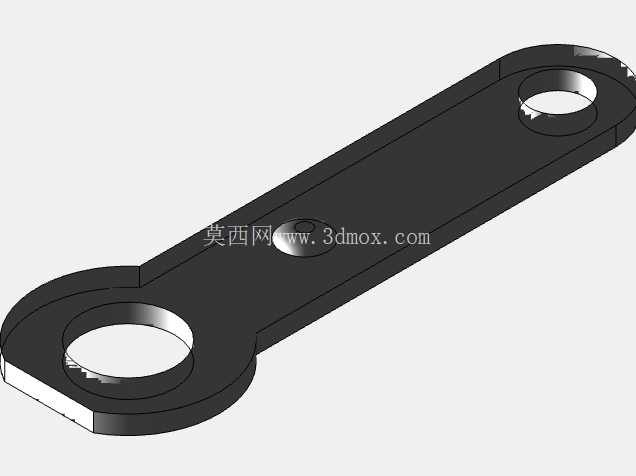

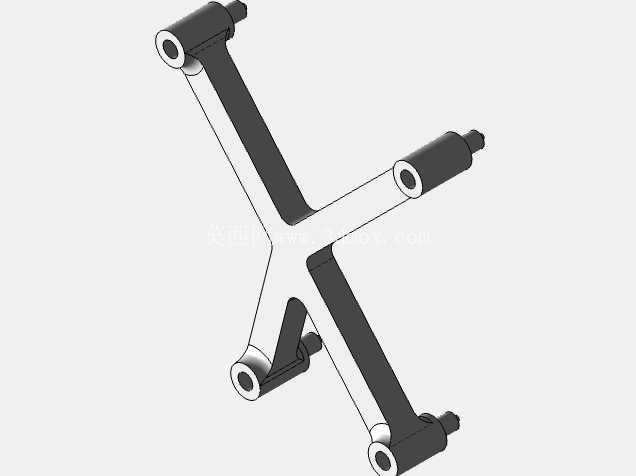

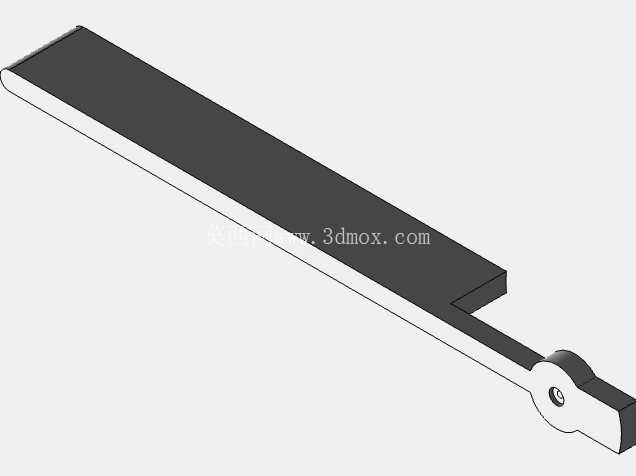

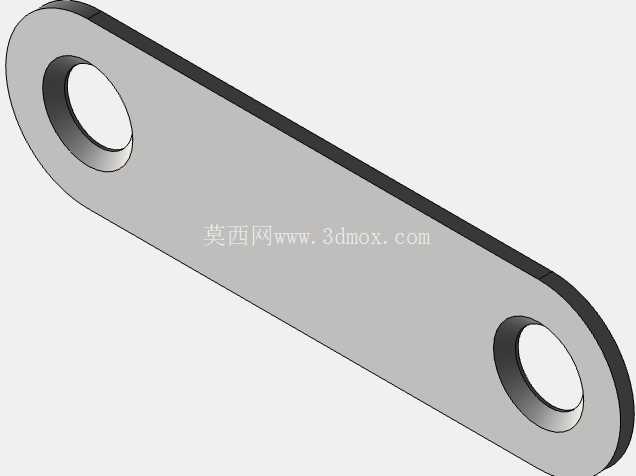

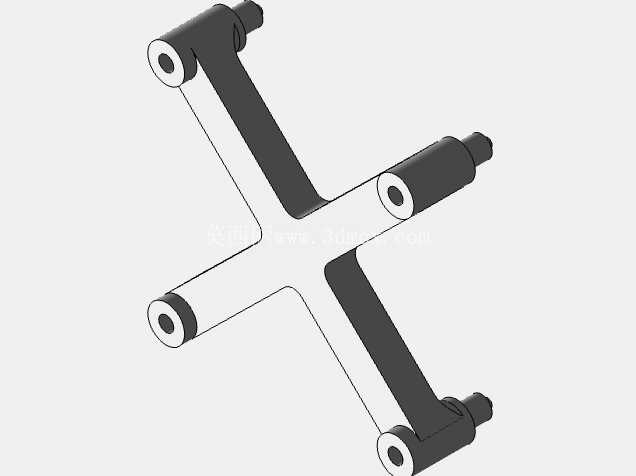

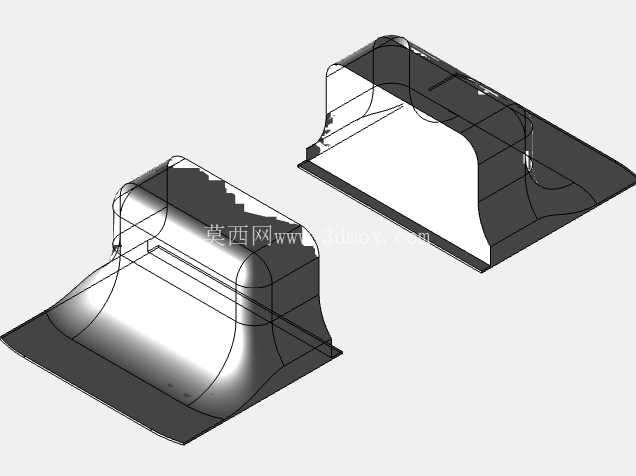

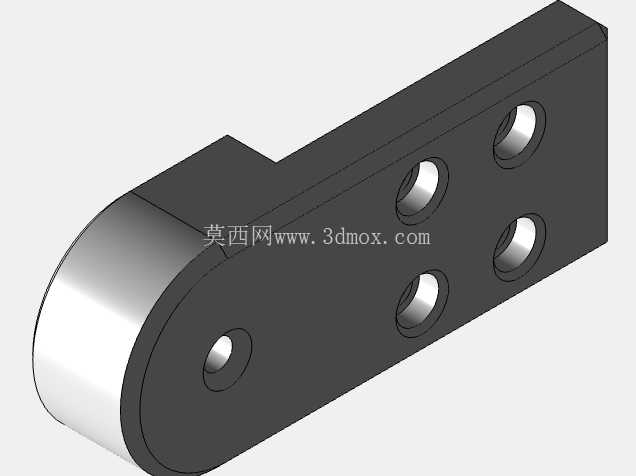

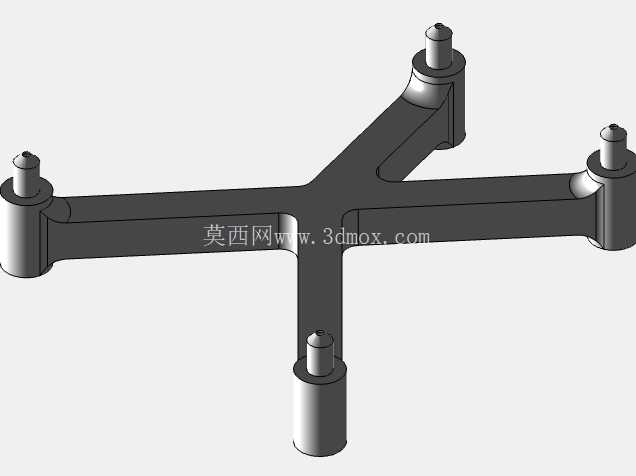

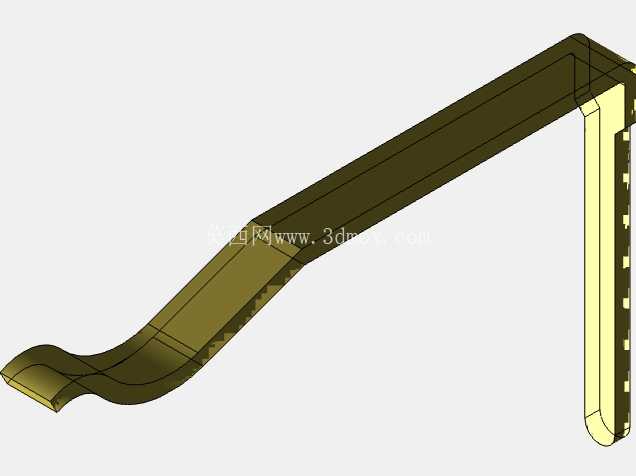

分拣执行机构采用轻量化摆门思路。伺服电机输出轴连接摆臂或导板，当传感器判定物料类别后，摆臂在物料到达分流点前转入预定角度，把物体导向侧边；动作完成后摆臂回位，主线恢复直通。该方案结构简单、响应直观，适合规则小块物料的低速分选。若用于工程样机，需要进一步关注摆臂与物料接触时的冲击、物料重心位置、皮带摩擦系数以及连续动作节拍，避免卡料或误分流。

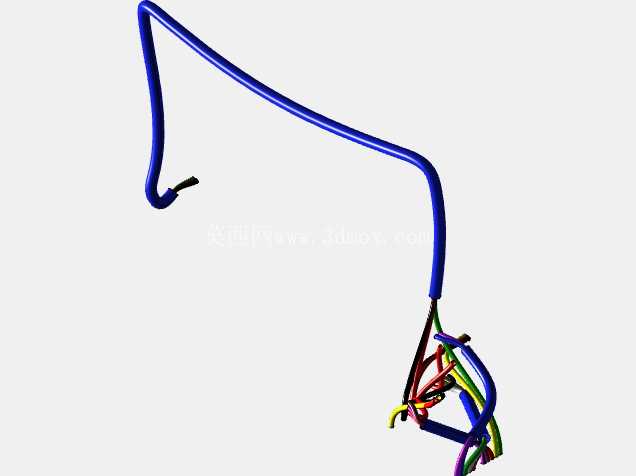

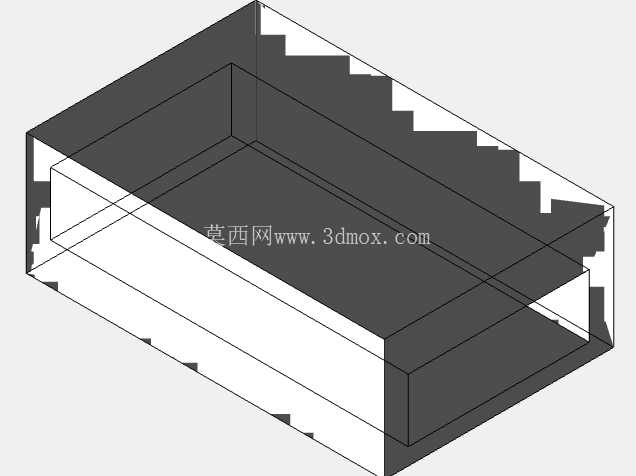

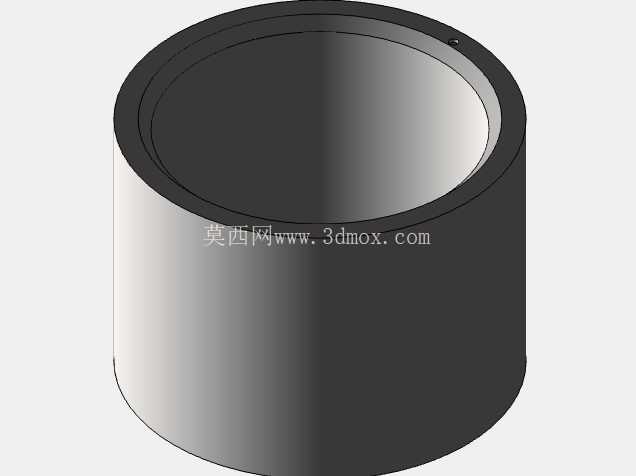

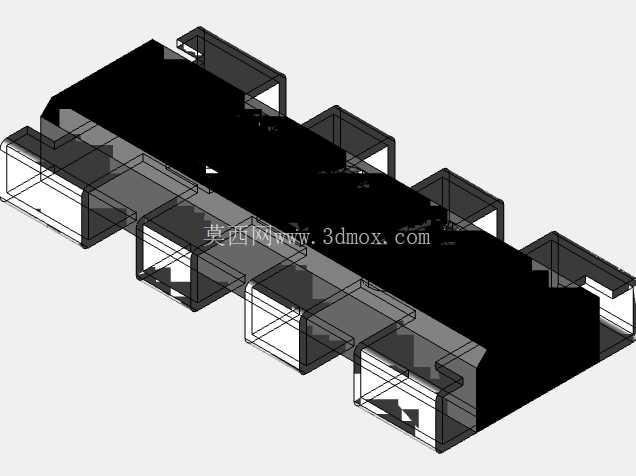

外形与安装边界方面，模型呈现的是台式小型输送设备，长度围绕输送、检测、分拣和落料四个工位展开，宽度由皮带工作面、两侧机架和侧边料箱共同决定。设备底部需要预留水平支撑面，主动辊筒端要留出电机和同步带轮维护空间，传感器上方应避免强光直射，分拣侧则需要放置收集箱并保证落料开口与摆臂导向方向一致。电气元件集中在机架侧面，线槽和固定孔位应与机械骨架协同设计，防止运动部件与线缆干涉。

在应用场景上，这类设备可用于高校自动化课程设计、创客项目验证、物联网展览演示以及小型轻工物料分选实验。它的价值不在于替代高速工业分拣线，而在于把传感、控制、驱动、输送和执行机构串联成完整闭环，让设计者能够直观看到物料从检测到分流的全过程。三维建模时，机架、辊筒、皮带、料箱、控制板和伺服摆臂均按独立部件组织，装配关系清晰，便于检查运动间隙、传感器视场、摆臂行程和物料落点。

设计思路上，整机优先保证原理可读和结构可实现：输送部分提供稳定物料流，检测部分提供颜色信号，控制部分完成逻辑判断，执行部分实现物理分流，收集箱承接分选后的物料。各模块边界明确，既可以作为整体演示，也可以单独拆分为输送台、检测支架、分拣门和电控安装板进行深化。对于后续工程化改造，可在现有结构基础上增加可调支脚、传感器遮光罩、皮带张紧机构、可更换导向摆板以及更完善的线缆防护，从而提升连续运行的稳定性。
