工程管网用SR型螺纹连接鞍座

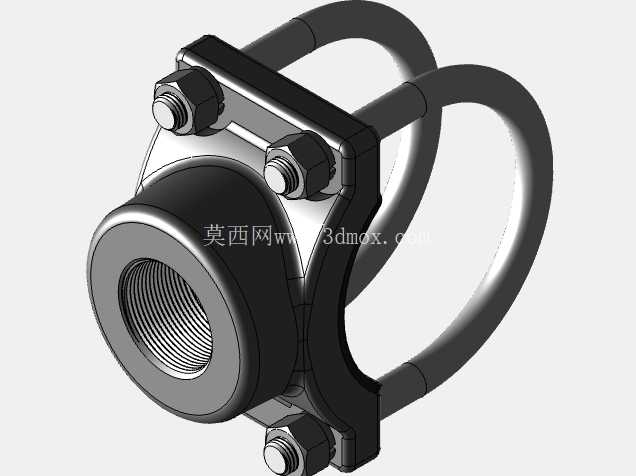

　　在市政给排水、工业流体输送、厂区工艺管网的分支引出作业场景中，这类鞍座是替代传统三通焊接、实现不停水/不停介质开孔接出支管的核心管路配件，尤其适配通径100mm的主管道安装工况，出口侧为1-3/4英寸内螺纹接口，可直接匹配对应规格的外螺纹支管、阀门或仪表接头，省去现场焊接、套丝的复杂工序，大幅降低管网改造与新增支路的施工难度。从结构设计逻辑来看，该鞍座采用上下对夹的抱紧式结构，上半部分为带内螺纹接口的鞍形主体，下半部分配合双U型抱箍实现与主管道的抱紧固定，三个均布的六角螺栓副提供均匀的夹紧力，避免局部应力集中导致的管道变形或密封失效。

　　鞍座与主管道接触的弧面严格匹配100mm通径管道的外圆弧度，安装时接触面可贴合管道外壁，配合密封垫即可实现接口处的静密封，无需在主管道上焊接法兰或预制接头，对于已投用的管网改造项目，这种结构能最大程度减少对原有管线的破坏，缩短施工停输时间。实际选型与安装过程中，需要重点关注几个边界尺寸：主管道适配通径为100mm，对应常规4英寸规格的钢管、PE管等刚性管路，抱箍的弯曲半径完全贴合该规格管道的外径，安装时无需额外调整抱箍弧度；出口侧的1-3/4英寸内螺纹为标准管螺纹，牙型符合通用管螺纹标准，可直接与同规格的外螺纹管件旋合，螺纹有效长度满足常规管路连接的啮合要求，无需额外加装长接头。

　　三个紧固螺栓沿鞍座周向均布，拧紧时需按照对角顺序逐步加载，保证每个螺栓的预紧力一致，避免单侧受力导致鞍座偏移、密封失效。U型抱箍采用圆钢弯制而成，弧度与主管道完全匹配，抱箍两端的螺纹段长度足够适配不同壁厚的管道，即使管道外壁有防腐层或轻微的尺寸偏差，也能通过螺栓的调节行程实现可靠抱紧。从功能特性上看，这种鞍座相比传统的开孔焊接三通，安装效率可提升数倍，且不需要动火作业，在易燃易爆介质的管网、井下狭窄空间等不允许动火的作业场景中具备不可替代的优势。鞍座主体采用刚性结构设计，抱紧后可承受支管侧的管路重量与流体压力冲击，常规工况下可满足1.6MPa及以下压力等级的管路使用需求，适配水、压缩空气、低压油品等多种常规流体介质。建模过程中，需要重点还原几个关键结构细节：一是鞍座内侧的弧形接触面，其曲率半径必须与100mm通径管道的外径完全一致，否则安装时会出现接触缝隙，导致密封失效；二是出口侧的内螺纹，牙型角、螺距、有效螺纹长度都要符合对应标准，建模时可通过螺旋扫描特征精准还原螺纹牙型，保证与外接管件的匹配性；三是U型抱箍的弯曲弧度，两个U型环的中心距与鞍座本体的螺栓孔中心距必须严格对应，避免安装时出现螺栓无法穿入的问题；四是螺栓副的配合长度，要保证在最大适配管道壁厚下，螺栓仍有足够的啮合长度，同时在最小壁厚下不会出现螺纹顶死的情况。

　　在管网支路设计中，这类鞍座通常用于主管道上引出小口径支管的场景，比如在主供水管道上引出用户支管、在压缩空气主管道上引出设备用气接口、在消防管网上引出消火栓接口等，安装时只需在主管道对应位置开孔，将鞍座的密封面与开孔位置对正，套上U型抱箍后逐步拧紧螺栓即可完成安装，整个过程不需要对主管道进行切断、焊接等大规模改动，特别适合老旧管网的升级改造项目。需要注意的是，安装前必须清理主管道安装位置的外壁锈迹、防腐层与杂物，保证鞍座弧面与管道外壁完全贴合，密封垫要居中放置在开孔位置，避免偏移导致的泄漏。螺栓拧紧后要进行保压测试，确认接口无渗漏后再投入使用。
