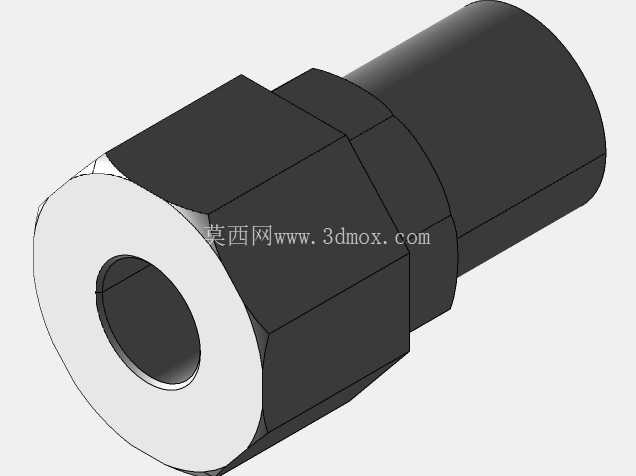

M10转6mm气动管路压缩接头

在气动回路搭建、小型流体管路布设的现场作业里，这类异径压缩接头是解决不同规格管路衔接问题的常用基础件，很多刚入行的结构设计人员容易忽略这类小接头的安装边界细节，导致后期装配时出现干涉、密封失效的问题。这款接头一端采用M10公制外螺纹接口，可直接匹配设备面板、阀组上预设的M10内螺纹安装位，螺纹段的长度经过适配，既保证足够的啮合牙数满足密封和抗拉脱要求，又不会因为螺纹过长顶到阀组内部流道造成通径缩窄。另一端为适配6mm外径硬管或软管的压缩式连接结构，靠拧紧时的挤压力让卡环抱紧管壁，不需要额外套丝或者打胶，现场拆装维护的效率比传统螺纹套接高不少，在低压气动控制回路、小型冷却水路、实验室气路布设场景里用得非常多。

从结构设计逻辑来看，接头中部的六角结构是专门为扳手夹持预留的操作位，对边尺寸按照常规开口扳手的规格匹配，现场作业时不需要特制工具就能完成拧紧操作，六角段的长度也做了控制，既保证扳手咬合时不会打滑脱开，又不会额外占用过多的管路排布空间，在密集排布的阀岛周边安装时，能有效减少和相邻接头、管路的操作干涉。接头内部的流道做了等通径过渡处理，从M10端的内孔到6mm管接端的内孔没有突然的台阶缩径，能减少流体经过时的压损，在对气压稳定性要求较高的精密气动控制回路里，这种平滑过渡的流道设计能避免局部紊流带来的压力波动，保证末端执行件的动作稳定性。

安装边界方面，这款接头的整体轴向长度控制得比较紧凑，在空间局促的设备内部走线走管时，不需要预留过多的安装纵深，六角段的最大外径也做了优化，相邻两个同规格接头的中心距只要留够扳手操作的最小空间就能完成装配，不会出现相邻接头互相卡住扳手没法拧紧的情况。接头的端面密封靠螺纹配合的预紧力实现，M10螺纹端不需要额外缠生料带也能保证低压工况下的密封效果，当然如果是用于有一定压力的流体回路，在螺纹段涂少量密封胶就能进一步提升密封可靠性。6mm管接端的压缩结构在装配时只需要把管子插到底，再拧紧锁紧螺母就能完成固定，卡环的抱紧力能承受常规气动回路的工作压力，不会出现管路脱开的问题，同时也能避免因为过度拧紧导致的管壁变形、通径堵死的问题。

在实际选型应用中，这类接头常被用在小型自动化设备的气动控制回路里，连接电磁阀和气缸之间的6mm气管，电磁阀侧的安装口多为M10内螺纹，刚好能和这款接头匹配；也会用在小型冷却循环水的支路上，连接6mm的冷却水管和设备主体的M10取水口，压缩式的连接结构能承受一定的水温变化带来的热胀冷缩，不会因为温度波动出现渗漏。设计这类接头的三维模型时，需要重点关注六角段的对边尺寸公差、螺纹段的牙型精度、管接端的内孔和卡环槽的同轴度，这些尺寸如果出现偏差，要么会导致扳手没法卡入，要么会出现螺纹拧不进去、管子插不到位、密封失效的问题。另外接头的外表面没有多余的凸起结构，所有棱角都做了小倒角处理，装配时不会划伤操作人员的手，也不会刮破相邻的气管或者线缆，在设备内部密集布管布线的场景里，这种细节处理能减少后期维护时的意外损伤。
