工程管网用螺纹鞍座管夹结构

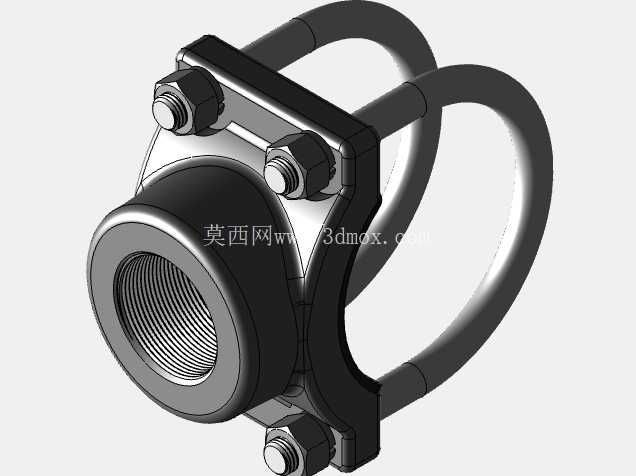

这套鞍座结构面向工程管网的支管引出场景，核心作用是在既有主管道外壁建立密封、可承压的侧向取流接口，避免整段管线截断改造，常见于给排水、工艺流体输送、厂区公用管路以及老旧管网增量改造作业中。现场施工时，先将两半包覆结构贴合在主管外壁，U型抱箍从主管后侧环绕兜住管体，前端法兰侧通过多组螺栓螺母逐步锁紧，让鞍座密封面与主管外壁均匀压紧，随后在鞍座中心对应的主管位置开孔，介质即可通过鞍座中部带内螺纹的侧向接口接入支管、仪表或者分支阀组。

结构设计上，鞍座主体采用中部隆起的侧向通腔，接口内壁加工连续内螺纹，可直接对接2英寸外螺纹管件，螺纹段保留足够啮合长度，降低承压工况下螺纹松脱、渗漏的风险。主体与主管接触的贴合面按照主管外径曲率做弧面适配，本结构对应通径100毫米主管，包覆弧面与管外壁的接触区域避开焊缝、局部凹陷等管身缺陷位置，锁紧后压力分布更均匀。U型抱箍采用圆钢弯制，双肢平行穿过鞍座法兰端的安装孔，配合六角螺母施加预紧力；抱箍圆弧段与主管后侧外壁贴合，承担主要的环抱拉力，使鞍座在带压状态下不会沿管面滑移。

从安装边界看，选型时首先要核对主管外径与鞍座包覆弧面的匹配关系，管径偏差过大将造成局部密封压合不实。侧向螺纹接口的轴线与主管轴线保持垂直，布置支管时需要在接口外侧预留螺纹拧入空间，同时留出扳手操作螺母的侧向余量；多组紧固点应按对角顺序分步拧紧，避免单侧预紧力过大导致鞍座偏摆、抱箍受力不均。鞍座底部包覆宽度覆盖主管圆周的主要承载区，既保证密封接触面积，也控制整体外形尺寸，便于在管廊密集、管线间距较小的工程现场安装。

建模过程中，主体腔体、弧形贴合面、侧向螺纹接口和法兰穿孔需要保持连续的几何关系，螺纹部分可按实际牙型或简化牙表达，重点保证接口通径、螺纹大径小径以及啮合长度与选型参数一致。U型抱箍的弯曲半径应贴合主管外轮廓，弯制段与直肢段之间圆滑过渡，减少应力集中；螺栓、螺母作为独立紧固零件装配到位，能够直观检查锁紧行程、孔位同轴度以及扳手空间。对于结构设计人员，这类模型不仅用于干涉检查，也可直接验证支管走向、鞍座占位和现场安装顺序；在管网改造方案中，提前把鞍座、抱箍、紧固件和相邻管路放入装配体，能够提前发现保温层、支吊架、相邻管线对操作空间的影响，减少现场返工。

承压逻辑上，鞍座工作时同时受到主管内压产生的推出力、抱箍环抱预紧力以及支管管路传递的附加载荷，因此主体法兰区域设置了加强过渡，侧向接口根部与主体之间采用厚壁圆角衔接，避免开孔区域形成薄弱截面。密封接触面不宜存在尖锐棱边，弧面加工一致性直接决定压合效果；抱箍材料强度和螺母预紧力矩需要匹配，预紧不足会出现渗漏或移位，预紧过量则可能压伤管壁、造成螺栓过载。实际应用中，该类鞍座适合在不停输或少改造的条件下完成分支接口施工，相较传统三通焊接方案，对现场动火、管线排空和切割作业的依赖更低，装配关系清晰，维护拆卸也更方便。
