多类型管路连接接头结构设计

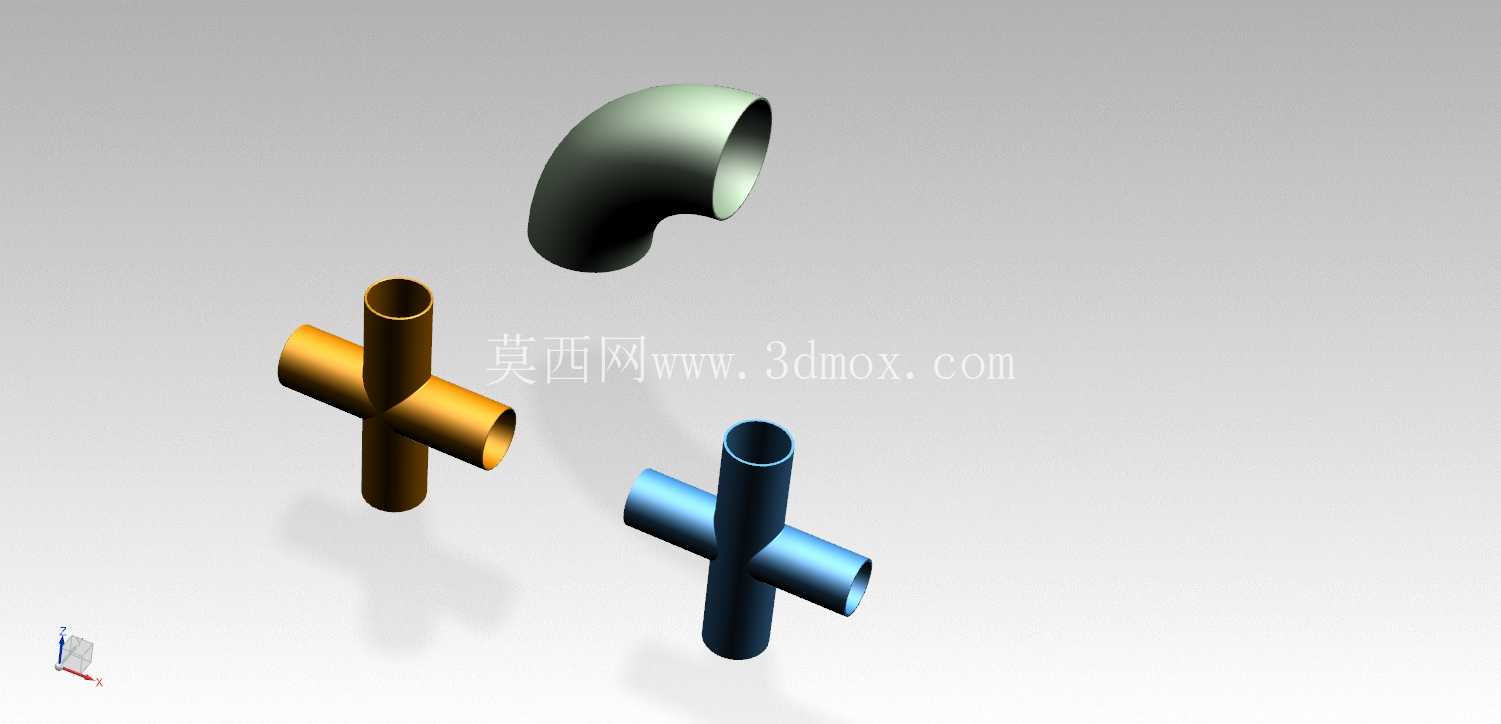

　　在民用给排水、工业流体输送、暖通空调布设、化工介质传输等诸多涉及管路搭建的场景中，管路接头是决定整套管路系统密封可靠性、走向灵活性的核心基础零件，不同结构的接头分别承担着管路转向、多通路分流、异径对接等不同功能，是管路布设环节无法替代的连接元件。本次呈现的接头组包含90度弯头、等径四通两类常用管路连接件，覆盖了管路布设中最常见的转向与分流需求。从实际工程应用的角度出发，这类接头的设计首先要匹配现场管路的公称通径，所有接口的内径尺寸与对接管材的外径保持严格公差配合，避免出现通径突变引发的流阻增大、介质紊流等问题，接口处的连接段预留了足够的插接或螺纹配合长度，保证安装后连接强度满足管路承压要求，不会在介质压力波动、管路受外力拉扯时出现松脱泄漏。

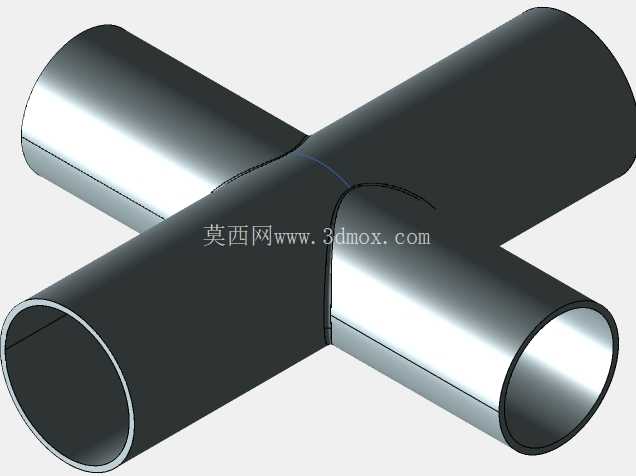

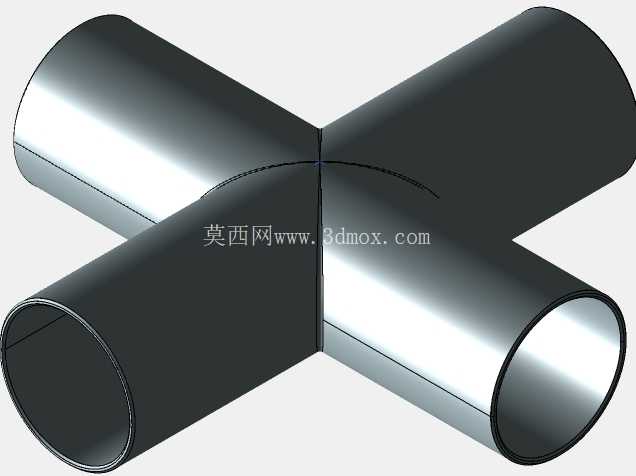

　　90度弯头的曲率半径采用常规管路布设通用的标准值，既不会因为曲率过小造成介质流动阻力陡增，也不会因为曲率过大占用过多安装空间，弯头的管壁厚度沿弧长方向保持均匀一致，避免注塑或机加工过程中出现壁厚不均导致的应力集中，在长期承压使用过程中，弧段外侧受介质冲刷的位置不会因为壁厚不足出现过早磨损穿孔。两款四通接头分别采用不同的表面处理工艺呈现，本质都是等径十字形四通结构，四个接口的轴线处于同一平面且两两垂直相交，相交位置的内腔做了圆弧过渡处理，避免直角相贯造成的介质滞留、杂质堆积问题，同时相贯位置的外壁做了加厚处理，因为十字相交位置是整个接头应力最集中的区域，当管路存在热胀冷缩形变、外部振动载荷时，相贯位置承受的交变应力远高于直管段，适当增加壁厚能有效提升接头的抗疲劳性能，延长整套管路的无故障运行周期。

　　在安装边界的考量上，这类接头的外部轮廓没有多余的突出结构，所有棱角位置都做了小圆弧倒角，既避免安装过程中锐边划伤施工人员，也能保证在狭窄的管路布设空间内，接头可以顺利和相邻管路、固定管卡完成装配，不会因为外形干涉导致安装无法进行。接头的端面垂直度做了严格控制，保证和管材对接后，整套管路的直线度、垂直度符合施工规范，不会出现强行对接造成的装配内应力，避免后期使用过程中应力释放导致的接口渗漏。

　　从建模逻辑来看，这类接头的三维建模首先要确定各接口的中心轴线位置，保证各轴线的空间角度公差控制在工程允许范围内，之后通过扫掠、布尔运算生成基础实体，再对相贯位置、过渡位置做细节优化，最后完成接口配合段、倒角等工艺结构的绘制，建模过程中要充分考虑后续加工的工艺可行性，避免出现无法脱模、壁厚突变等不符合生产实际的结构问题。在实际选型过程中，技术人员需要根据输送介质的属性、工作压力、环境温度选择对应材质的接头产品，而三维模型可以提前完成管路的虚拟排布，提前校验接头和周边设备、建筑结构的安装间隙，提前发现管路走向设计中存在的干涉问题，减少现场施工时的设计变更，提升管路安装的施工效率，降低材料浪费。
