三洋水泵配套压力开关结构设计

民用及小型商用供水系统里，这类压力开关是水泵启停控制的核心执行检测部件，多数配套在小型增压泵、自吸泵、家用井泵的出水端管路上，靠检测管路水压变化直接通断水泵供电回路，不用额外加装PLC或者变频控制单元，就能实现管路保压自动停机、水压跌落自动启泵的闭环控制，在农村自建房供水、小型商用净水机组、公寓增压供水、小型暖通循环水系统里应用极广，相比电子式压力传感器搭配控制器的方案，纯机械结构的压力开关抗浪涌电压、抗潮湿粉尘环境的能力更强，后期维护更换成本也更低，非常适合对成本敏感、工况相对粗放的民用供水场景。

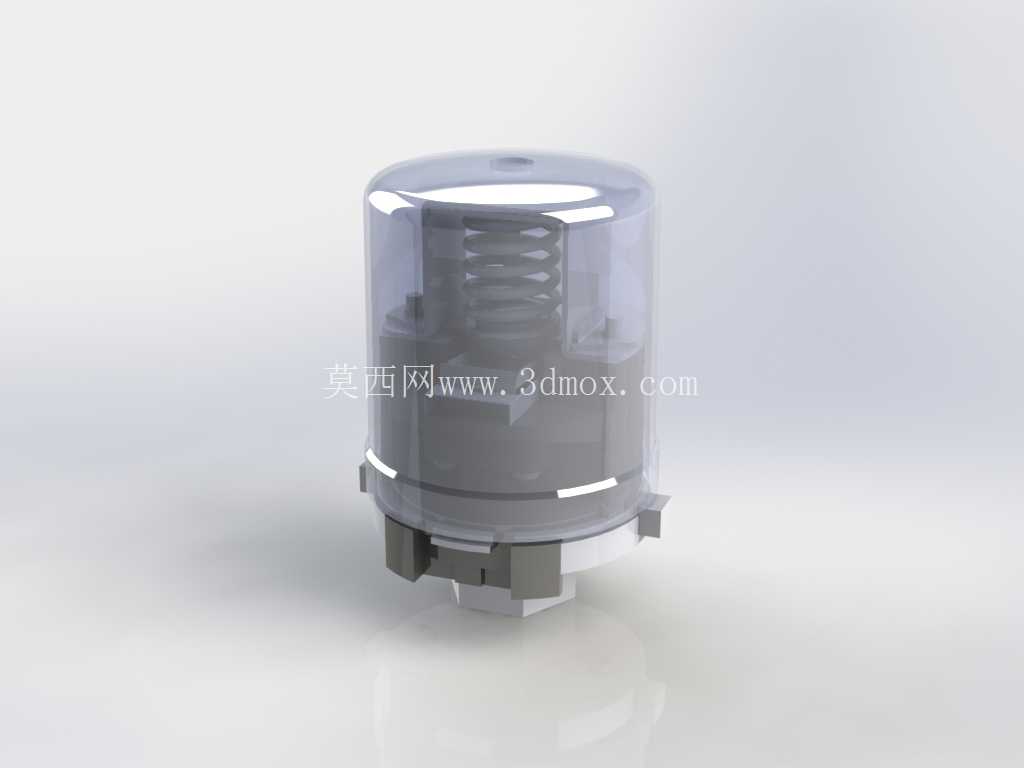

从结构设计逻辑来看，这款压力开关采用了透明上罩的壳体设计，不是传统的不透明金属或者塑料上盖，调试或者日常巡检的时候不用拆开外壳，就能直接看到内部弹簧的压缩状态、触点组件的动作位置，哪怕是没有专业检测工具的运维人员，也能直观判断开关有没有卡滞、弹簧有没有疲劳失效，这点在民用设备的售后维护里实用性很强。内部核心的力传递路径做了分层设计，底部的压力感应膜片直接接触管路水体，膜片上方顶着硬质塑料顶杆，顶杆上端对准压缩弹簧的下端座，弹簧上端的调节座可以通过顶部的调节螺钉调整预压缩量，以此设定开关的动作压力阈值——当管路水压升高到设定上限，膜片向上的推力克服弹簧预紧力，顶杆上推带动触点组件断开，切断水泵电源；当管路因为用水出现水压下降低于设定下限，弹簧回弹力推动顶杆下行，触点重新闭合，水泵重新启动补水，整套动作没有复杂的传动齿轮或者杠杆放大结构，力传递路径短，长期使用的磨损量很小，动作可靠性更高。

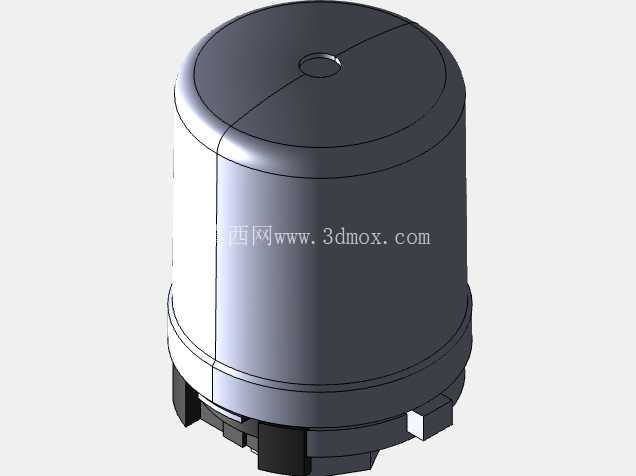

安装边界上，这款开关底部采用了标准的外螺纹接口，和市面上绝大多数小型水泵的出水端预留接口尺寸匹配，不用额外加工转换接头，安装的时候只需要在螺纹处缠好生料带密封，直接拧入管路接口即可，整体径向最大尺寸控制在60mm以内，轴向总高度不到90mm，哪怕是安装在空间局促的水泵接线盒旁边、或者管路密集的净水机组内部，也不会和周边的管路、阀体出现安装干涉。壳体的出线位置做了防水密封结构，配套的橡胶密封圈可以压紧电缆外皮，避免户外安装的时候雨水顺着电缆缝隙进入开关内部造成触点短路，透明上罩和下壳体的配合面做了一圈止口结构，装配的时候止口内可以涂密封胶或者加装橡胶密封圈，整体防护等级可以满足IP54的要求，适配卫生间、户外水井旁这类高湿度的安装场景。

触点组件的设计上，采用了银基合金触点，相比纯铜触点的抗电弧烧蚀能力更强，因为水泵电机属于感性负载，启停瞬间的拉弧很容易烧蚀触点表面，银基合金触点可以承受更高的瞬时电流，长期启停动作下的接触电阻更稳定，不会因为触点氧化烧蚀出现接触不良、水泵无法正常启停的问题。内部的弹簧采用了不锈钢弹簧钢丝绕制，哪怕是长期处于高湿度环境、偶尔接触到渗过膜片的水汽，也不会出现生锈卡滞的问题，弹簧的刚度经过匹配调校，动作压差控制在0.1-0.2MPa区间，既不会因为压差太小导致水泵频繁启停烧坏电机，也不会因为压差太大导致管路水压波动过大，用户开水龙头的时候出现水温忽冷忽热、水压忽大忽小的问题。

在实际选型适配的时候，需要注意这款开关的压力调节范围和对应水泵的扬程匹配，常规家用场景下把起跳压力设置在0.15MPa、断开压力设置在0.3MPa，就能满足普通水龙头、淋浴花洒的出水压力要求，如果是用于高层供水增压，可以适当调高弹簧预紧力，把断开压力调到0.35MPa左右，避免高楼层出水压力不足。膜片采用了丁腈橡胶材质，耐普通自来水的腐蚀，也能适配一定温度的热水，在小型太阳能供水系统、暖通循环水系统里也能正常使用，不会因为短期接触热水出现膜片老化变形、压力检测失准的问题。整个开关的结构没有易损的小零件，除了长期使用后可能需要更换膜片，其余部件基本可以做到和水泵同寿命，日常使用不需要额外加注润滑油或者做定期保养，非常适合民用无人值守的供水场景。
