小型潜水排污泵壳体结构三维设计

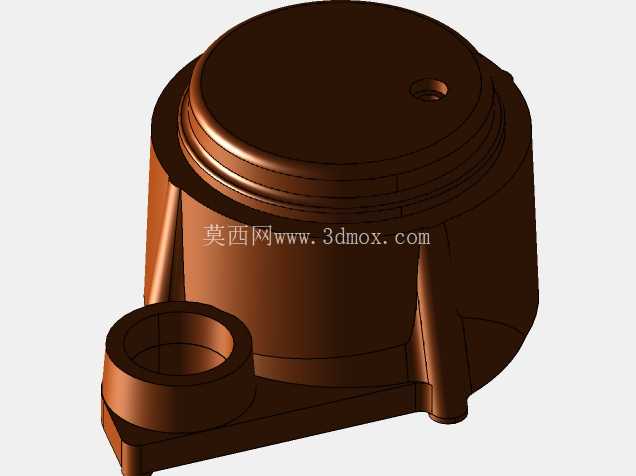

　　从结构布局来看，主体腔室为阶梯式圆柱结构，顶部的端盖配合面做了多层台阶止口设计，既可以在装配时实现端盖的快速定位，也能为O型密封圈提供多道挤压密封的安装位，相比单平面密封的结构，这种阶梯止口能承受更高的水压差，在泵潜入水下一定深度时，也能避免外部水体渗入电机腔。顶部预留的小孔为电缆出线密封位，设计时特意将该位置做了局部加厚处理，因为电缆密封组件需要承受压紧力，局部加厚能避免长期压紧应力下出现铸件裂纹，同时该位置的凸起结构也能减少水体中杂物对电缆密封部位的直接冲刷。在民用建筑地下空间排污、小型景观水体循环、设备基坑积水抽排这类工况里，小功率潜污泵的应用占比一直很高，这类泵长期浸没在水体中工作，壳体作为承载内部叶轮、电机腔、密封组件的核心结构件，其结构合理性直接决定整机的运行稳定性与使用寿命。本次呈现的泵体结构，针对4/10马力级别的小型潜污泵工况做了适配设计，整体采用一体化铸造成型的结构思路，避免多段拼接带来的密封失效风险，毕竟潜水泵的核心故障点大多来自密封渗漏，一体化壳体能大幅减少静密封面的数量，降低长期浸泡下的渗漏概率。

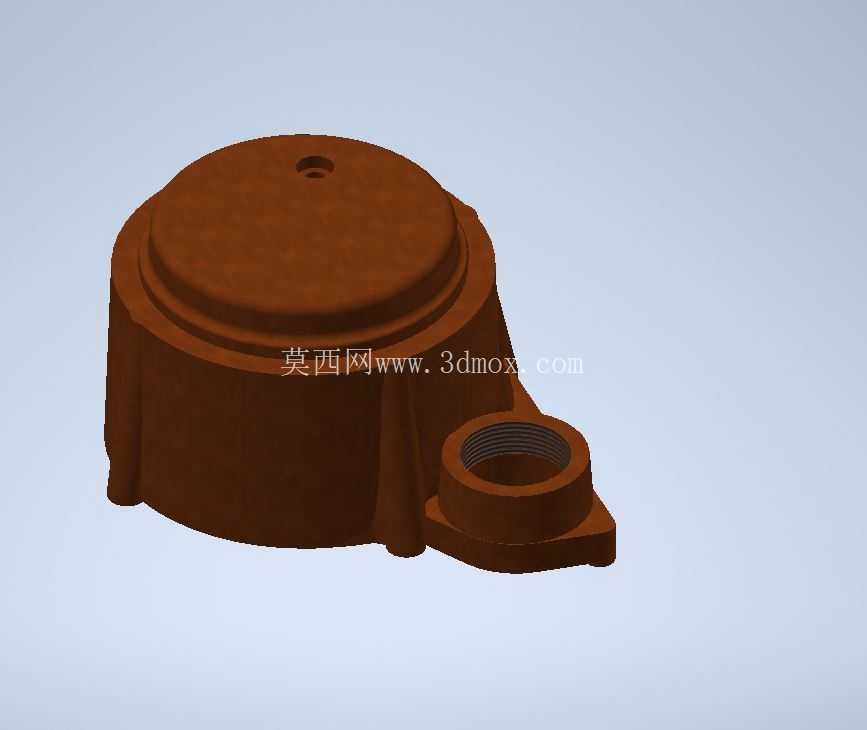

　　侧置的出水接口采用内螺纹结构，接口方向与主体腔室呈切向布局，这种设计能让叶轮甩出的压力水更顺畅地进入出水管道，减少流体在腔体内的紊流损失，提升泵的整体水力效率；出水接口下方延伸出的带孔安装耳，是用于泵体的固定或者提吊安装，安装耳与主体腔室之间做了大圆角过渡，避免铸件冷却时出现应力集中，同时也能承受泵体整体重量的吊装载荷，不会出现耳板断裂的问题。壳体下部的侧壁做了多道竖向的加强筋结构，这些筋条一方面是提升壳体整体的结构刚度，避免泵在运行时因为叶轮转动的振动出现壳体共振，另一方面，这些竖向筋条也能在泵放置在坑底时，减少底部淤泥对进水口的封堵，让水体能顺着筋条之间的间隙顺利进入叶轮腔。

　　从安装边界来看，主体腔室的最大外径适配常规小功率潜污泵的安装尺寸，出水接口的螺纹规格匹配常规民用给排水的管道口径，不需要额外做变径接头就能直接对接管路，安装耳的孔位间距也符合同功率级别泵的通用安装尺寸，能直接替换同规格的老旧泵壳体，不需要改动现场的安装基础。在设计细节上，所有的边角位置都做了铸造圆角处理，没有尖锐的直角结构，既符合铸造工艺的要求，避免铸件出现浇不足、冷隔的缺陷，也能减少水体中纤维类杂物挂在壳体边角造成堵塞的问题；壳体的壁厚做了梯度设计，配合止口、安装耳、出线位这些受力位置做局部加厚，非受力位置的壁厚适当减薄，在保证整体结构强度的前提下控制铸件重量，降低材料成本。

　　这类泵壳的结构设计，需要平衡铸造工艺性、装配便利性、水力效率、结构强度多个维度的要求，比如出水接口的切向角度，需要匹配叶轮的出流方向，角度偏差过大就会造成流体撞击管壁，带来额外的噪音和效率损失；止口的尺寸公差需要控制在合理范围，公差过大则密封失效，公差过小则端盖装配困难，甚至在温差变化时出现胀裂的问题。对于结构设计从业者来说，这类看似简单的铸件壳体，每一处结构细节都对应实际工况中的故障痛点，比如很多小厂生产的同类型泵，经常出现安装耳断裂、密封位渗漏的问题，本质就是在结构设计时没有做局部加强和止口密封的优化，只做了简单的外形模仿，没有考虑实际受力和密封的需求。在三维建模过程中，这类壳体需要重点处理各个过渡面的曲率连续性，避免出现建模的硬边，给后续的模具加工和铸造工艺带来麻烦，同时各个配合面的尺寸需要预留加工余量，因为铸件毛坯的配合面需要经过车削加工才能达到装配要求的精度，建模时就要提前考虑加工余量的分配，避免后续加工时出现壁厚不足的问题。
