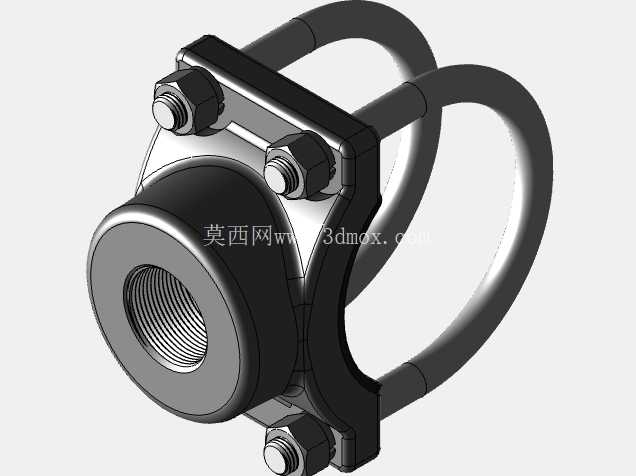

工程管网用双U型螺栓鞍形管接接头

　　在市政给排水、工业流体输送、厂区工艺管网的改扩建及支线引出作业场景中，常遇到无法中断主管道运行、需在既有管道上开设分支接口的工况，这类作业对连接部件的密封可靠性、安装便捷性、结构强度都有极高要求，本次涉及的鞍形接头正是针对这类场景开发的专用管道连接构件。该接头适配公称通径100mm的主管道，分支出口为1-1/2英寸内螺纹接口，可直接匹配对应规格的螺纹管道、阀门或仪表接头，无需额外加工转换接头，大幅降低现场安装的配件准备成本。从结构设计来看，接头主体采用鞍形弧面贴合设计，弧面曲率与100mm通径主管道的外圆曲率完全匹配，安装时弧面与主管道外壁紧密贴合，配合密封垫可实现径向密封，避免流体从贴合面渗漏。

　　紧固结构采用双U型螺栓环抱设计，相比传统单U型或卡箍式结构，双U型螺栓可提供四个均匀分布的紧固点，螺栓预紧力可均匀传递到鞍座主体上，避免局部应力集中导致的主管道变形或密封面压偏，即使在管道存在轻微振动、介质压力波动的工况下，也能长期保持稳定的紧固力，不会出现松动渗漏问题。接头主体的内螺纹接口采用标准管螺纹设计，螺纹精度满足密封管螺纹的公差要求，连接分支管路时仅需缠绕密封带或涂抹密封胶即可实现可靠密封，接口内部流道做了圆弧过渡处理，可减少流体从主管道进入分支时的局部阻力，降低紊流产生的概率，减少管路振动和压力损失。

　　从安装边界来看，双U型螺栓的环抱空间完全适配100mm通径管道的外径尺寸，安装时无需对主管道进行截断作业，仅需在主管道对应位置开出与分支通径匹配的孔，将鞍座的密封对准开孔位置，扣合U型螺栓后逐步对角拧紧螺母即可完成安装，整个安装过程可在带压工况下（需配合专用带压开孔设备）完成，无需关停整个管网系统，尤其适合连续生产的工业厂区、不能停水的市政供水干线的分支改造作业。在结构强度设计上，鞍座主体采用加厚结构设计，可承受分支管路的重量及管路内的流体压力，U型螺栓采用高强度钢材制作，配合防松螺母，可抵御管路热胀冷缩产生的轴向力、流体水锤产生的冲击力，长期使用不会出现螺栓断裂、鞍座变形的问题。

　　设计过程中需重点校核鞍座弧面的贴合精度，若弧面曲率与主管道不匹配，会导致密封面存在间隙，即使螺栓拧紧力再大也无法实现可靠密封；同时需校核U型螺栓的间距，确保四个紧固点的受力方向穿过主管道圆心，避免紧固时产生侧向分力导致鞍座偏移。此外，接头的内螺纹接口与鞍座主体为一体化结构，相比焊接式分支接头，不存在焊接热影响区导致的应力腐蚀、焊缝渗漏隐患，也无需现场进行焊接作业，降低了施工的安全风险，尤其适合燃气、易燃易爆流体输送管网的分支连接作业。在实际选型应用中，需确认主管道的实际外径与鞍座的适配曲率一致，不同壁厚、不同材质的100mm通径管道外径存在细微差异，选型时需核对管道参数，避免出现贴合不严的问题；安装时需注意对角均匀拧紧螺母，避免单颗螺母一次拧紧导致的鞍座倾斜、密封垫压偏问题，拧紧力矩需符合对应规格螺栓的扭矩要求，既要保证密封面有足够的压缩量，又要避免力矩过大导致主管道被压变形。
