小型手动软金属管材弯管加工装置

这款手动弯管装置主要面向小直径软金属管材的冷弯加工作业，适配4mm外径的紫铜管、铝管、黄铜管等低硬度金属管材，常见于制冷管路布设、小型气动回路搭建、模型制作、电子设备线束套管加工、首饰加工等场景，能够在无动力供给的作业现场完成小半径管材弯折，避免动力弯管设备对薄壁软质管材造成的管壁压瘪、弯折处起皱、管径变形超差等问题。

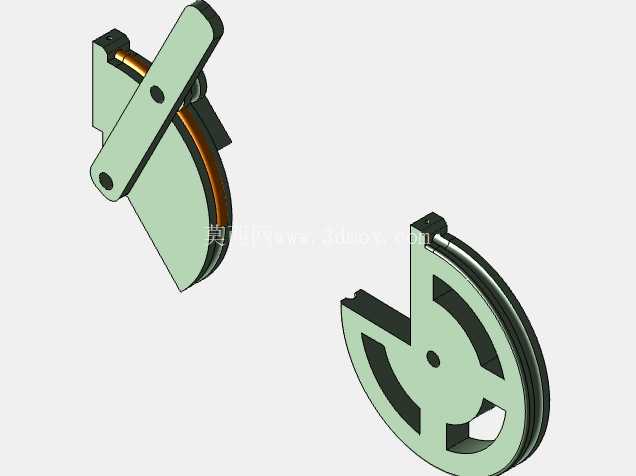

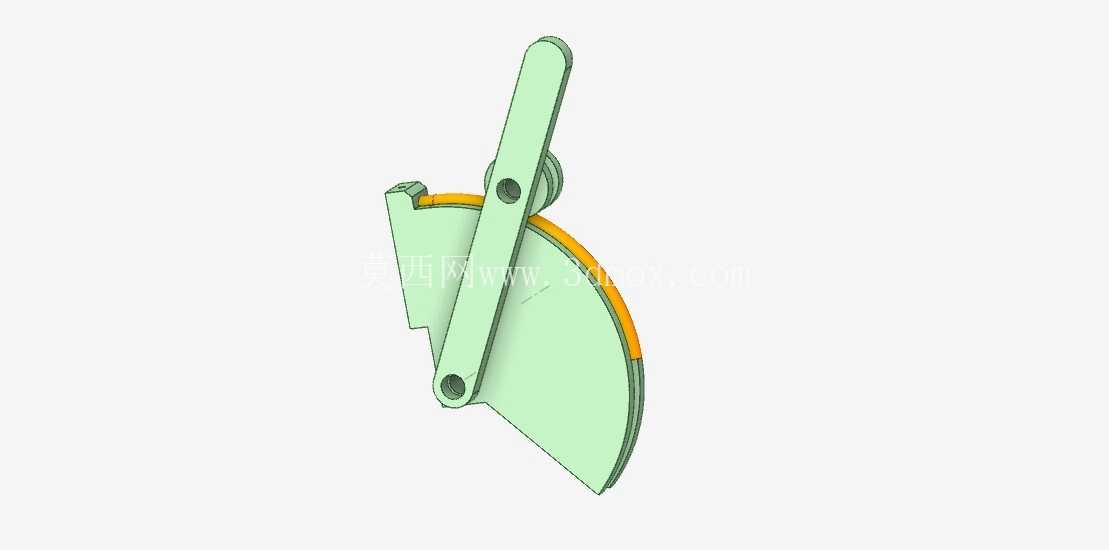

从结构设计逻辑来看，装置采用扇形刻度盘搭配摆动手柄的核心架构，扇形基座作为承载主体，边缘设置对应不同弯折角度的定位卡点，手柄与基座通过中心铰接轴连接，铰接位置设置与管材外径匹配的成型圆弧槽，摆臂上配套设置可调节的管材压块，作业时将待加工管材嵌入基座与摆臂的对应槽位内，扳动手柄绕铰接轴转动，即可带动管材沿成型槽完成指定角度的弯折，扇形盘边缘的角度标识能够直接读取弯折角度，无需额外角度测量工具即可完成0到180度范围内的任意角度弯折作业，角度控制精度可满足常规小管路布设的公差要求。

在功能特性设计上，装置充分考虑手动作业的操作便利性，整体结构无复杂传动部件，所有铰接位置均做间隙配合优化，扳动过程无卡滞，压块位置可根据管材壁厚做微量调整，避免压持过紧造成管材表面划伤，或是压持过松导致弯折过程管材窜动影响成型精度。成型槽的圆弧半径经过反复校核，针对4mm软金属管材的最小弯曲半径做了优化，既保证弯折后管材通径满足流体或线束穿过的要求，又避免弯曲半径过小造成管壁外侧拉伸开裂、内侧堆料起皱的问题。装置整体采用轻量化结构设计，主体部件采用硬质铝合金加工成型，关键受力的铰接轴采用不锈钢材质，兼顾整体重量与结构强度，单人单手握持即可完成操作，无需额外固定台钳加持，适合外出上门维修、狭小空间内现场配管作业使用。

从安装与尺寸边界来看，装置整体轮廓尺寸控制在手掌可握持范围内，扇形基座最大半径不超过100mm，手柄展开最大长度不超过150mm，收纳状态下整体厚度不超过20mm，可直接放入常规工具包内携带。基座底部设置有两个安装孔位，在固定工位批量作业时，可通过螺栓将基座固定在工作台面，借助台面支撑提升大角度弯折时的操作稳定性，安装孔位的孔距符合常规小型工装的安装标准，可适配多数简易工作台的预装孔位，无需额外打孔改造。铰接轴的同轴度公差控制在0.02mm以内，保证摆臂转动过程中成型槽始终对齐，避免错位造成的管材弯折处扁化问题，所有与管材接触的槽位表面均做倒角与抛光处理，表面粗糙度达到Ra1.6以下，避免弯折过程中刮伤管材外表面，满足有外观要求的外露管路加工需求。

在实际作业适配性上，这款弯管装置区别于大型动力弯管设备的大管径、大批量加工定位，专门针对小批量、多点位、现场配管的作业场景设计，不需要外接电源、气源等动力源，也不需要复杂的模具更换流程，针对4mm管径的加工需求做了专属结构优化，相比通用型弯管工具，弯折同规格管材时的成型质量更稳定，操作力更小，长期作业不易产生手部疲劳。装置的活动部件均做了耐磨处理，铰接位置预留润滑脂存储槽，日常使用仅需定期涂抹少量润滑脂即可保证操作顺畅，无易损易耗件，整体使用寿命可满足长期高频次的现场作业需求。针对薄壁软金属管材弯折时常见的回弹问题，结构设计时在角度定位卡点位置做了回弹补偿量设计，按照常规软质金属的回弹率预留了2到3度的过弯余量，扳动到对应角度卡点后松开手柄，管材回弹后即可达到目标角度，降低操作人员的经验依赖，新手也能快速加工出符合角度要求的弯管成品。
