四缸发动机排气歧管歧管总成

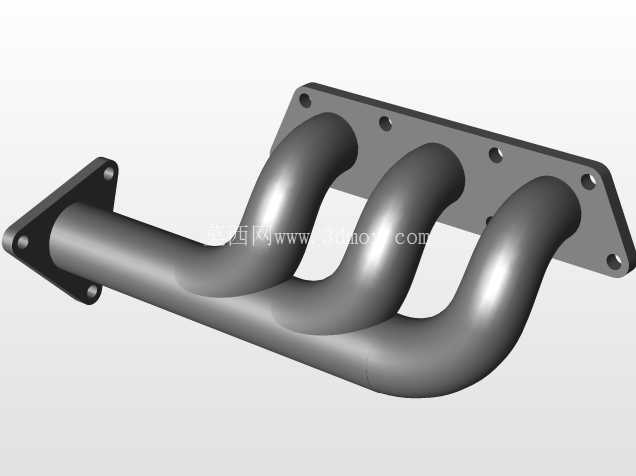

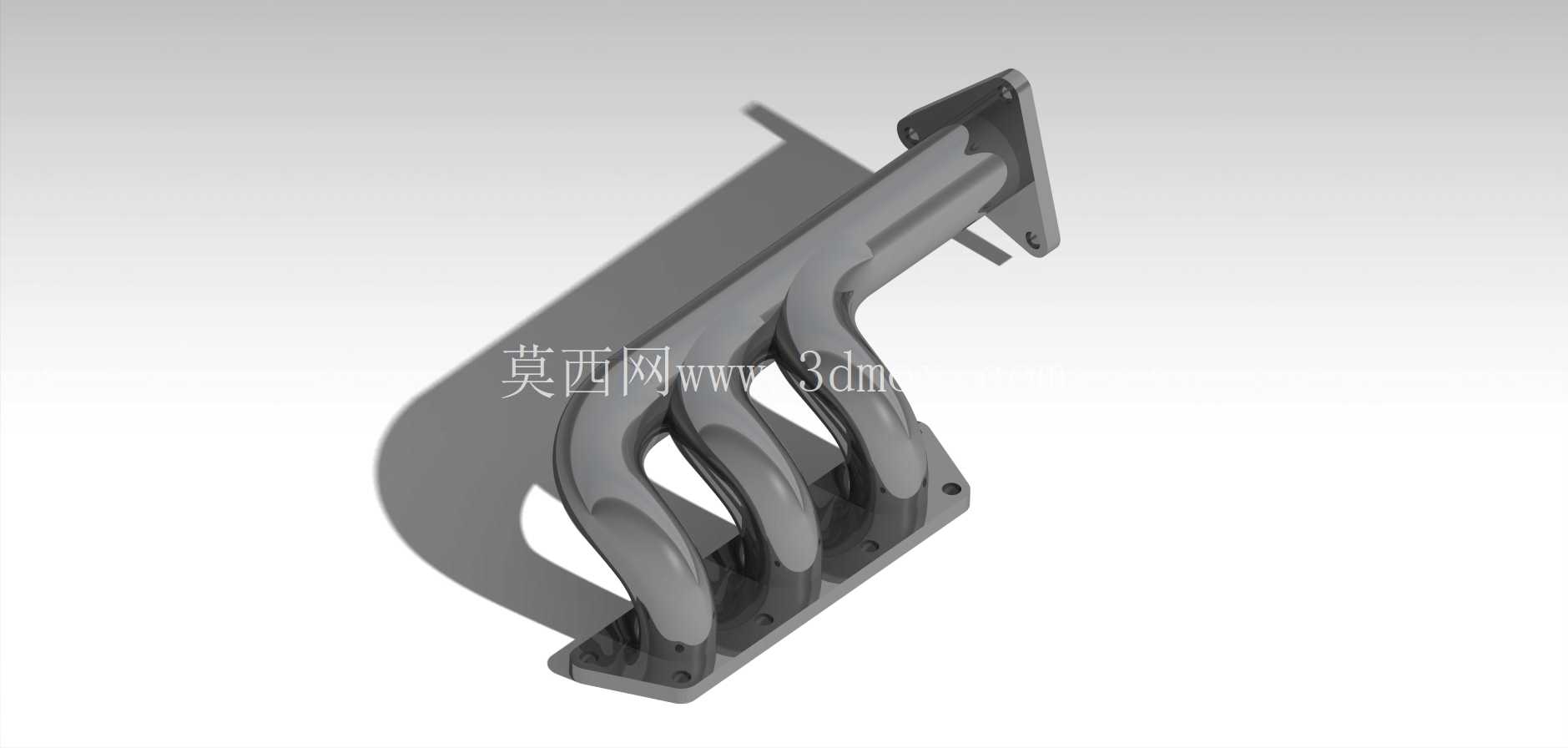

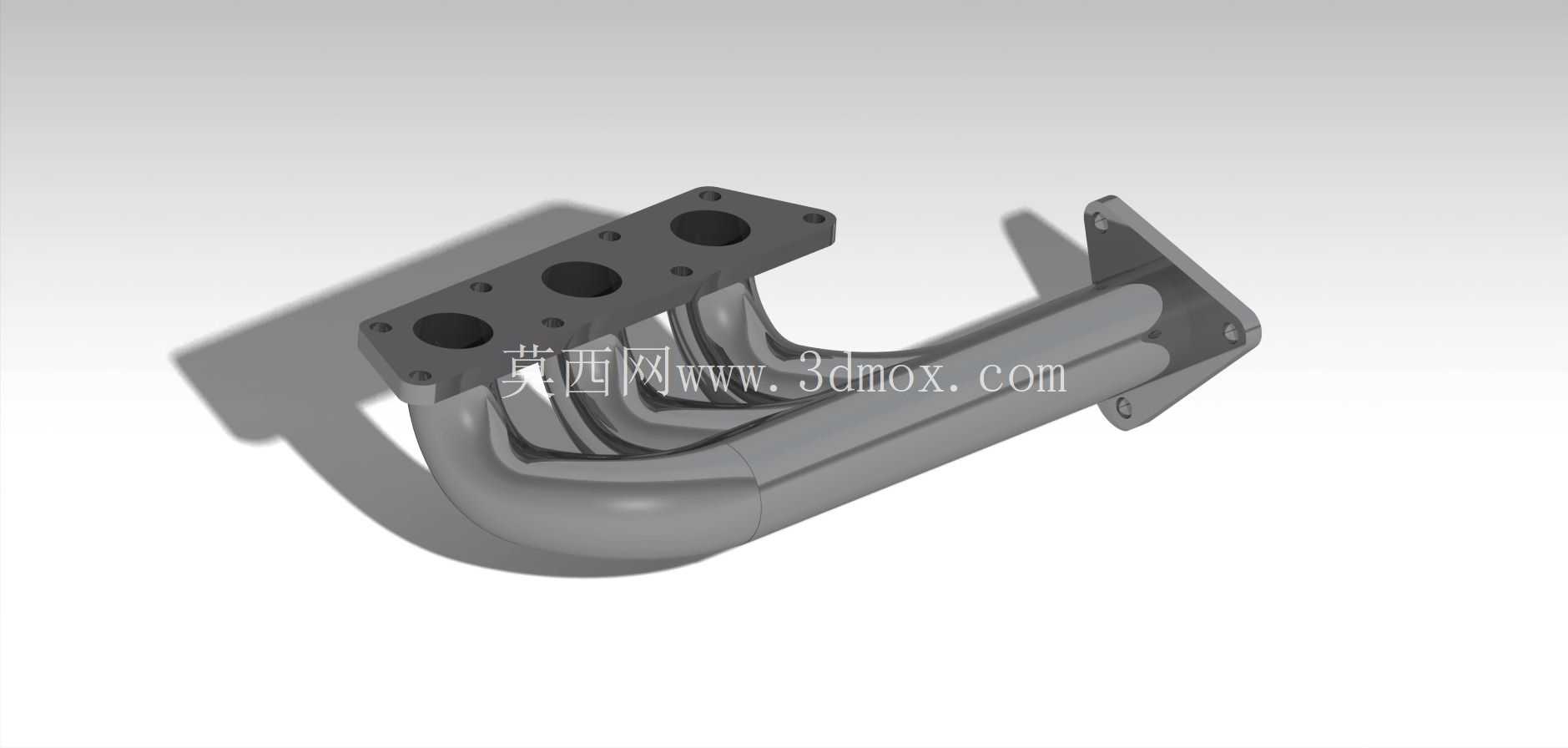

该歧管为四缸内燃机排气侧的汇流管路部件，整体采用四根独立弯管逐步汇合后接入单出口法兰的结构形式，进气侧布置四孔安装法兰，每个法兰孔对应一个气缸的排气道口，法兰端面加工有密封贴合平面与螺栓过孔，用于和气缸盖排气侧端面紧密贴合，通过螺栓锁紧实现端面密封，避免高温高压排气从结合面泄漏。出气侧为单片方形连接法兰，法兰面预留对应安装孔位，用于对接下游排气前段、涡轮增压器进气端或者三元催化装置入口，将四个气缸排出的高温废气统一汇总后导出。

管路部分每一根支管都按照气缸点火顺序与排气干涉避让原则规划弯曲走向，四根支管从缸盖侧的四个接口出发，先以平缓的弯曲弧度向下延伸，逐步收拢汇合，管路弯曲段全程采用大曲率圆角过渡，不存在急转折、直角弯或者流道突变截面，最大程度降低排气气流在管内的沿程阻力与局部涡流损失，让各缸排气脉冲可以顺畅汇入总管，避免相邻气缸排气过程中产生气流干涉、废气倒灌回相邻气缸的问题，对提升发动机充气效率、维持各缸排气背压均衡有明确作用。

从安装边界来看，进气侧四孔法兰的孔位间距完全匹配对应四缸发动机缸盖排气道口的中心距，法兰厚度满足螺栓锁紧后的刚性要求，在长期高温交变载荷下不会出现翘曲变形；管路弯曲走向在设计阶段已经完成周边部件干涉校验，管路外侧和发动机缸体、机舱内防火墙、散热管路、线束之间预留了足够的热膨胀间隙与装配操作空间，发动机运行过程中歧管受热产生的轴向、径向伸长量可以通过弯管自身的形变余量吸收，不会在法兰结合面产生额外的附加应力。出气侧法兰的对接尺寸符合通用排气系统连接规范，既可以适配自然吸气机型的前段排气对接，也可以匹配小排量涡轮增压机型的涡轮入口安装，更换不同密封垫片即可满足不同密封等级的使用需求。

实际整车应用场景中，这类歧管多用于直列四缸乘用车发动机、小型工程机械动力单元或者固定式发电机组动力端，工作过程中长期承受600到900摄氏度的高温排气冲刷，管壁厚度在设计时兼顾了结构刚性与热容量，既不会因为管壁过薄在高温脉冲振动下产生开裂、共振异响，也不会因为管壁过厚额外增加过多整机重量。支管和两端法兰的连接位置采用连续焊接结构，焊道位置做了圆滑过渡处理，避免应力集中在焊根位置，在长期冷热交替循环下可以有效延缓热疲劳裂纹的产生。

建模过程中完整还原了法兰螺栓孔、法兰密封面、弯管变径汇合段、安装定位凸台的全部细节，管路内壁的流道走向和外壁曲面保持均匀壁厚，弯管段的曲率变化连续顺滑，没有出现曲面褶皱、曲率突变的问题，既可以用于前期机舱布局的干涉检查、排气系统背压仿真的流道抽取，也可以作为后续铸造工艺、焊接工装设计、排气性能改装的结构参考，在教学场景中也可用于讲解多缸机排气歧管的排布逻辑、法兰密封设计要点与管路避让的工程思路。
