工程管网鞍形分流抱箍接头结构

这套鞍形接头主要用于既有输水、循环水、工艺流体管线上的不停输或低改造量分支引出场景。现场铺设完成的主干管道，在后期增加仪表取样、支管供水、旁通回路或排水点时，若直接切割主管再焊接三通，往往需要排空介质、中断运行，并伴随动火作业风险；鞍座式结构则环抱主管外壁，在指定位置形成局部密封座，通过内螺纹出口引出2又1/4英寸支路，适配主管通径125mm的管线。

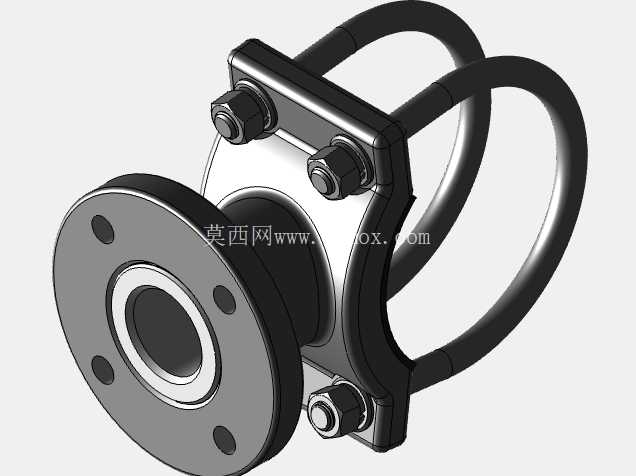

从结构组成看，模型包含带内螺纹出口的鞍形本体、上下夹持压板、U形环抱箍以及六角锁紧紧固件。鞍座本体朝向主管的一侧加工成与125mm管外壁曲率匹配的弧形贴合面，安装后接触面能够沿管道周向均匀贴附，避免局部点接触造成密封压溃或应力集中。出口段采用内螺纹接口，SR125-2规格对应1-4英寸主管系列中的该档分支配置，支路端口可直接旋入外螺纹管件、阀门或短节，便于现场快速接驳。

夹持力传递路径比较清晰：两根U形环从主管背侧绕过，端部穿入压板孔位，由螺母逐步收紧；压板再将锁紧力压在鞍座本体两侧凸缘上，使密封面紧贴主管。这种布置不需要在主管上焊接附加支座，也不依赖复杂卡具，拆装工具仅需常规扳手，适合泵房、管廊、厂区地下管网以及改造空间受限的位置。设计时需要重点控制抱箍弯曲半径与管道外径的匹配关系，半径过小会使环箍在管背处悬空，半径过大则导致贴合面压不实；模型中U形环走向平顺，绕过管体后与压板受力方向基本一致，能够减少附加弯矩。

密封设计的关键在于鞍座弧面与管外壁的贴合精度。实际工程中，主管表面通常存在防腐层、轻微椭圆度或轧制痕迹，因此鞍座接触面多配合橡胶密封垫使用，密封垫轮廓随鞍口形状布置，在螺栓预紧后形成连续压合带。三维建模时，弧面不能简单用平面拉伸代替，应按主管外圆建立相贯贴合曲面，并检查鞍口边缘、密封槽和压板凸台之间的位置关系。若分支孔在主管上现场开出，鞍座出口中心线必须与开孔中心对正，内螺纹通道与支管流向保持顺畅，避免孔口错位造成通流截面缩减。

安装边界方面，该接头围绕125mm管道占用周向空间，出口侧向伸出，需要预留螺母拧紧和螺纹管件旋入的操作距离。管道两侧不应紧贴墙、支架或其他管线，否则U形环穿装和压板就位会比较困难。锁紧时应按对角顺序分次紧固，使两侧压板平行下压，而不是单侧一次拧紧；单侧过紧容易把鞍座顶偏，造成密封带一边压死、一边虚贴。对于有振动或温度循环的管线，还应在紧固件处考虑防松措施，并核对管材许用外压，避免抱箍预紧力过大使薄壁管产生局部变形。

从流道功能看，鞍形分支属于侧向取流结构，主管介质在开孔处进入内螺纹出口。相较于焊接三通，它对主管连续性破坏较小，现场改造量低；相较于普通管卡，它又具备明确的螺纹支路和密封承压面，适合固定分支而非临时固定。建模时可将主管、鞍座、抱箍、压板和紧固件分别装配，检查运动干涉：U形环需能从管背套入，压板孔位与环端同轴，螺母锁紧行程内不与鞍座出口发生碰撞。出口螺纹段长度要满足管件啮合要求，过短会影响连接强度，过长则增加外形尺寸和重量。

整体结构体现了管道抢修和支线改造中常用的轻量化思路：用环抱摩擦与密封压合替代复杂焊接，用标准螺纹接口兼容常规管件，用对称锁紧保证受力稳定。对于结构设计人员，完成这类模型时不能只关注外观造型，更要围绕管外壁曲率、密封面宽度、抱箍预紧路径、分支开孔位置和现场安装空间进行校核，才能让三维结构真正服务于管网施工与后期维护。
