科里奥利质量流量计高压灭菌器连接结构

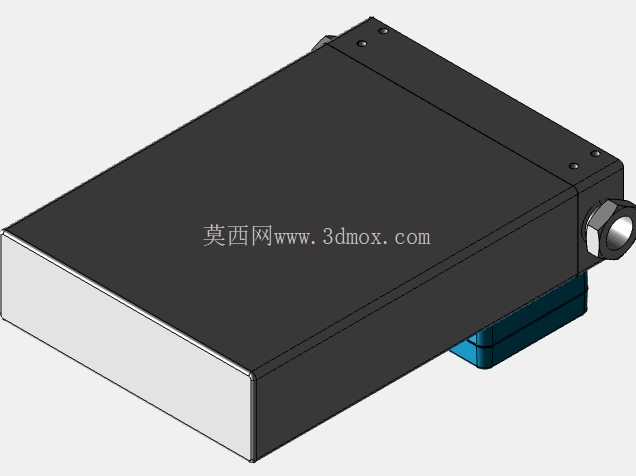

该三维结构围绕科里奥利质量流量计在高压灭菌器工艺管路上的连接需求展开，主体由立式测量变送箱体、下部蓝色传感连接模块以及侧向工艺接口组成。整体外形采用窄高矩形布局，上部箱体承担电子变送、信号处理与安装承载功能，下部模块贴近管路接口布置，有利于缩短测量段与工艺连接之间的距离，减少外部管路振动和附加载荷对测量单元的影响。

从现场布置角度看，这类结构常见于制药、食品、生物工程以及需要在线灭菌的流体工艺系统中。高压灭菌器工况对管路洁净性、密封可靠性和温度压力适应性要求较高，流量计不仅要完成介质质量流量测量，还需要与灭菌管路形成稳定连接。模型中侧向接口采用3/4" MP至3/4"-14 NPSM内螺纹的连接形式，便于与对应规格管道、接头或阀组装配。内螺纹接口在拆装维护时具有较好的操作性，同时能够为密封件和管端提供明确的轴向定位。

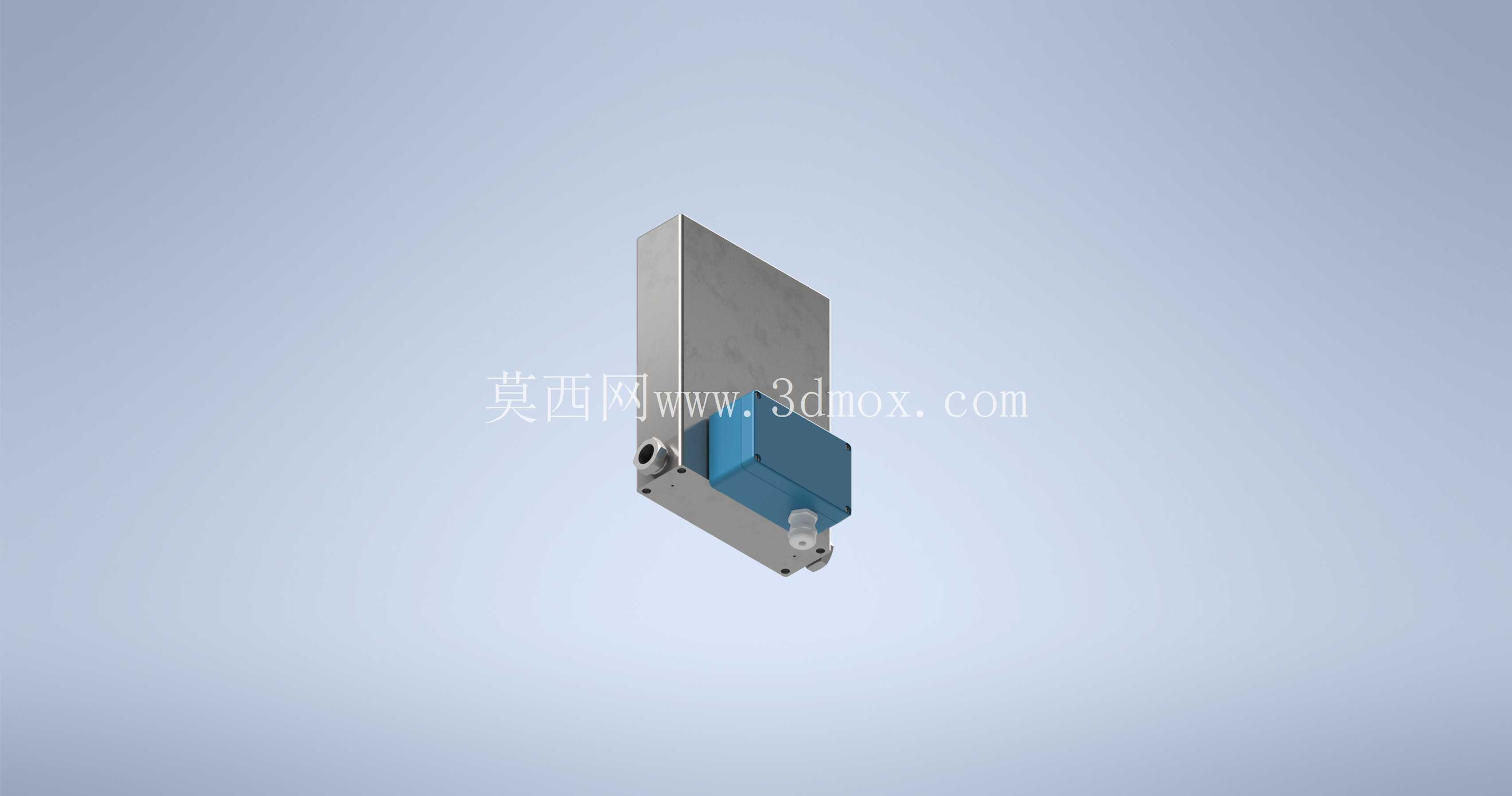

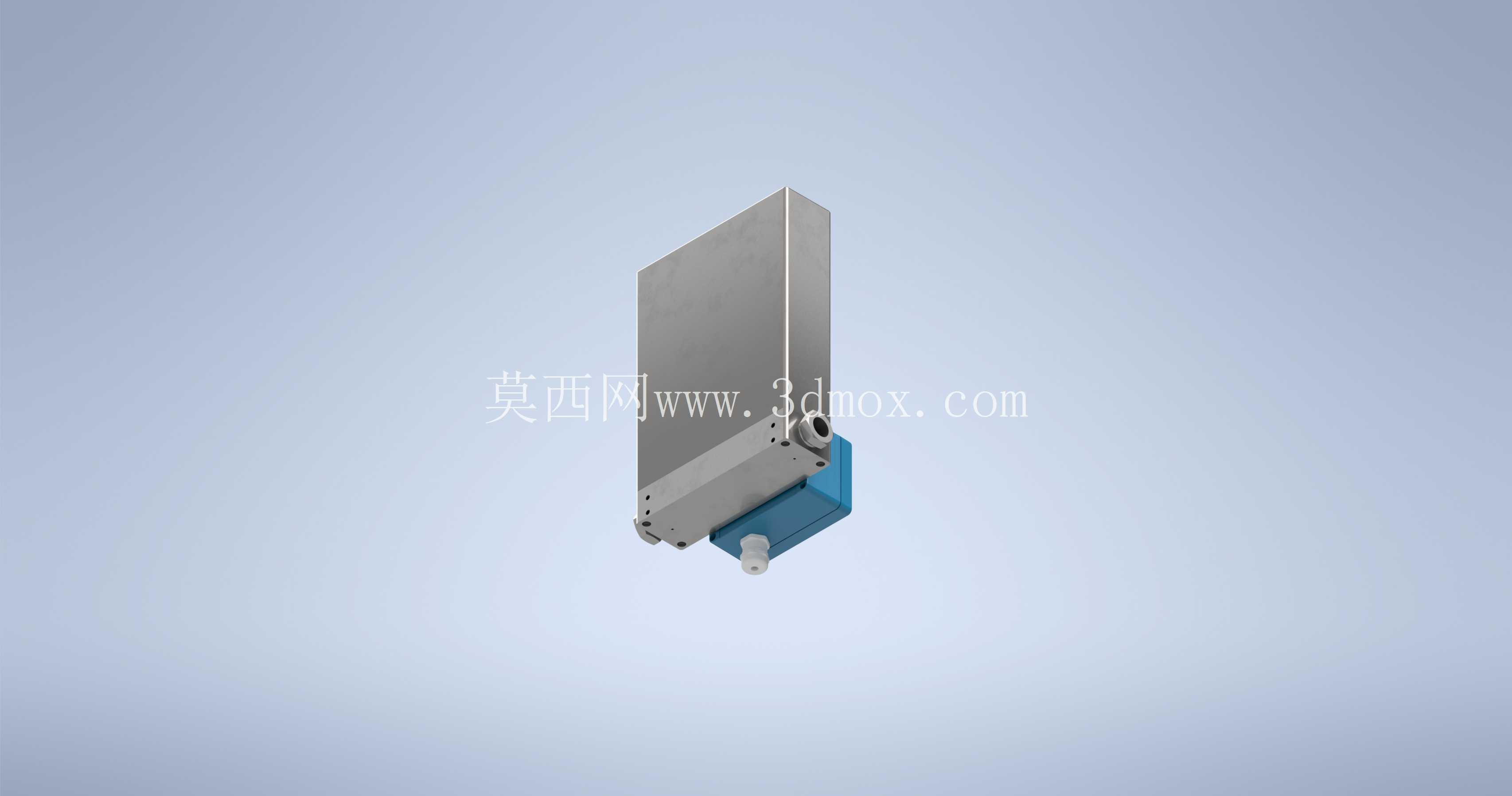

结构设计上，上部矩形箱体边缘平直，适合在设备框架、支架或靠墙位置安装；箱体底部与蓝色模块之间形成层次分明的装配关系，既体现了电子部分与流体测量部分的功能分区，也方便在三维布局中检查干涉。蓝色模块位于箱体前下方，体积紧凑，靠近流体入口侧，能够将管路连接载荷集中传递到下部支撑区域，避免细长接口直接承受过大弯矩。侧向管口轴线与主体立面保持明确方向，管路走向可沿水平方向接入，周围需要预留扳手空间、密封件装配空间以及后期检修拆卸空间。

在建模处理时，应重点保证接口螺纹规格、管口中心高、箱体外形边界和模块相对位置的一致性。上部箱体可按薄壁外壳或安装壳体理解，后侧与侧部需要考虑固定孔、接线空间和防护边界；下部蓝色模块则应作为测量传感与管路连接的关键区域，其与箱体的结合面、接口伸出长度和管口方向都直接影响总装效果。对于设备选型人员而言，不能只关注流量计本体尺寸，还要核对灭菌器管路标高、相邻阀门位置、保温层厚度以及操作面方向。

该结构的安装边界主要集中在下部接口和上部箱体两处。下部接口周围应保留足够的管道拧入距离，避免管道与蓝色模块棱角发生干涉；上部箱体前后侧应留出接线、调试和观察空间，若安装在灭菌器附近，还需考虑热辐射、清洗水飞溅和设备维护通道。整体立式构型占地面积较小，适合空间紧凑的工艺撬块或机组旁通测量段。

功能层面，科里奥利质量流量计通过测量流体在振动测量管中产生的科氏效应，直接获得质量流量相关信号，相比单纯体积流量测量，更适合密度、温度或组分变化较明显的工艺条件。与高压灭菌器连接时，测量单元需要承受灭菌周期中的温度变化和压力波动，因此接口对中、支撑刚度和管路应力释放十分关键。三维模型能够直观呈现管口朝向、模块高度和箱体轮廓，便于在管路设计阶段完成碰撞检查、支架布置和维护空间校核。

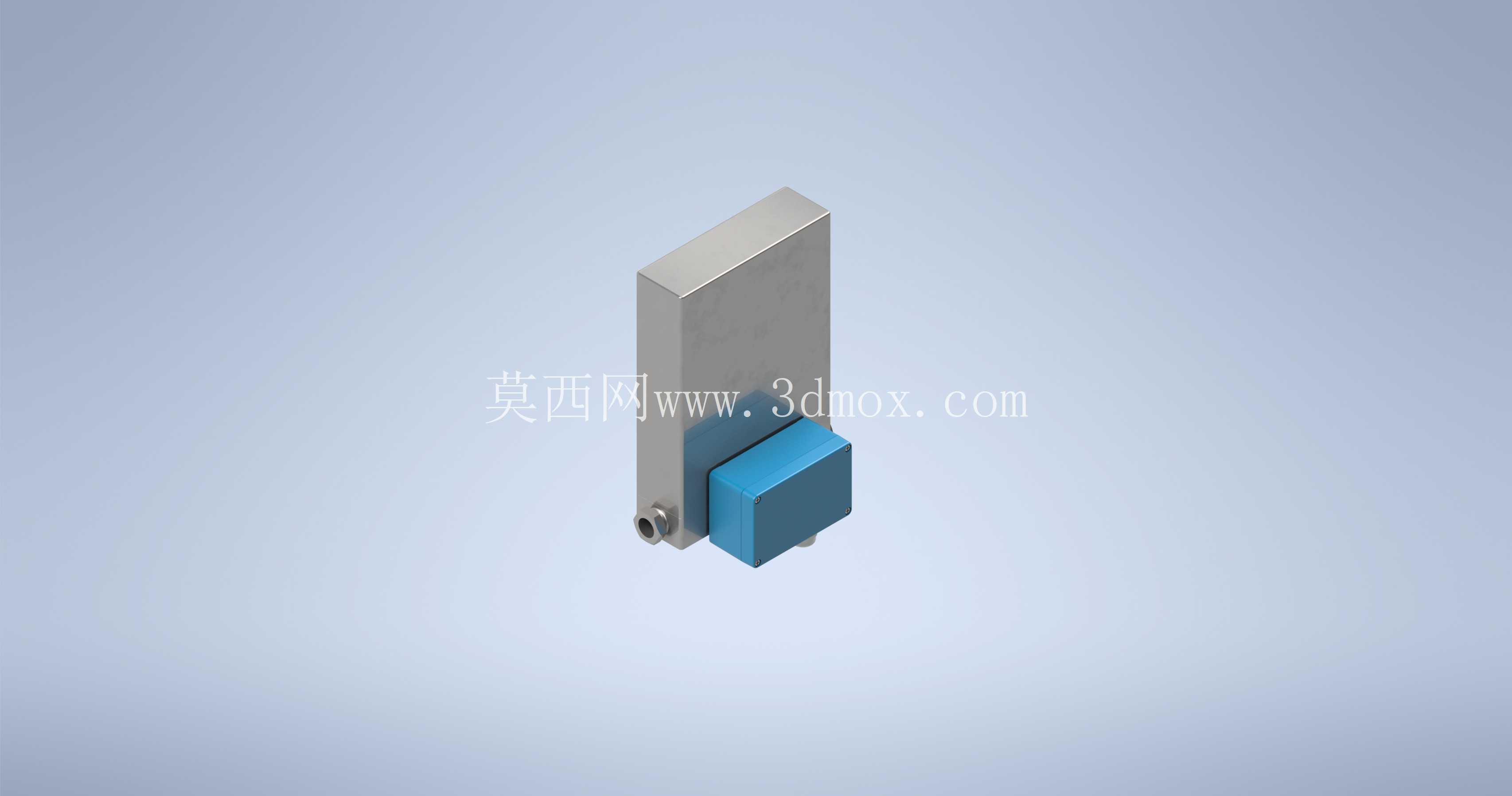

外形上，主体箱体为高而窄的矩形块体，表面简洁；下部蓝色模块呈方块状，突出于箱体前侧，使流体连接区域与电子壳体形成清晰区分。侧置管口直径不大，但属于装配核心特征，建模时应保留其外伸长度、孔径方向以及与模块端面的位置关系。若将该模型放入完整灭菌系统，可进一步配套管道、弯头、阀门、卡箍或支架，验证操作人员是否能够在不拆卸周边部件的情况下完成接头紧固和日常检查。

设计思路并非追求复杂外观，而是以工艺测量可靠性和安装适应性为核心：上部箱体提供稳定的安装与电子容纳空间，下部模块贴近工艺接口，螺纹连接满足常规管路装配，紧凑构型减少整机占用空间。对于结构设计人员，该模型可作为流量仪表接入高压灭菌设备的布置参考；对于三维建模人员，则需要重点还原功能分区、接口方位和安装边界，使模型既能用于展示，也能服务于管路协调与设备布局。
