工程管网U型抱箍内螺纹分流鞍座

该鞍座结构主要服务于既有钢制输水、工艺流体管线的支线引出改造场景，在厂区循环水管网、市政给排水管线、暖通空调管路以及低压流体输送系统中十分常见。现场施工时不需要将整段主管道截断，也不必排空整条管线内的介质，仅需在主管外壁选定开孔位置，将鞍座的弧形贴合面压合在管道外壁，依靠两根U型环箍环抱主管，再通过两侧螺栓副逐步锁紧，让鞍座底座与管壁形成稳定的密封夹持状态，随后即可通过鞍座侧面的内螺纹接口接驳支管、压力表、泄放阀或者取样管路，大幅降低管线改造的施工工作量。

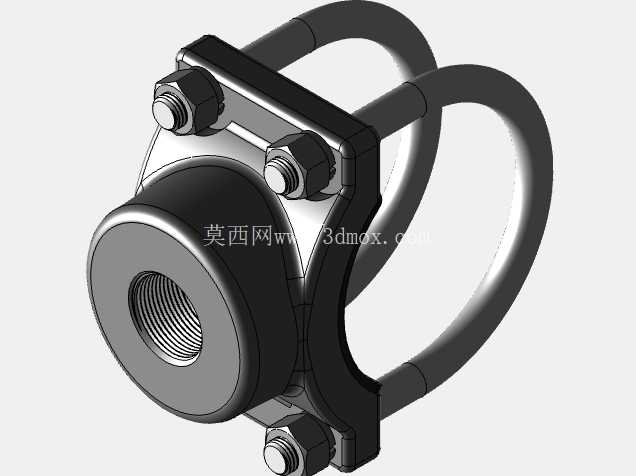

从结构设计逻辑来看，鞍座主体的贴合面并非平面，而是按照适配主管的外径曲率做了弧形凹面加工，图中对应适配的主管通径为100mm，鞍座出口侧加工有1-1/4英寸的管内螺纹，可直接匹配同规格的外螺纹管件。弧形贴合面在装配后能够和主管外壁形成足够宽的接触带，避免局部应力集中压伤管壁，也能让密封垫片的压紧力分布更均匀。U型环箍采用圆钢弯制的双环结构，两根环体分别跨在鞍座法兰耳板的两侧，每侧环端都加工出外螺纹，配合六角螺母压紧耳板；这种双侧四点锁紧的布局，相比单抱箍结构可以提供更均衡的抱紧力，在管路存在轻微振动、介质压力波动的工况下也不容易出现松动偏移。

建模过程中需要重点把控几处配合边界：首先是鞍座弧形面的曲率半径，必须和100mm通径主管的实际外径匹配，若曲率偏差过大，装配后会出现线接触而非面接触，密封垫片局部压不实，运行时容易出现渗漏；其次是U型环箍的弯曲内径，要留出环抱主管的合理间隙，间隙过大会导致螺母锁紧行程过长、抱紧力不足，间隙过小则现场无法顺利套入管道，还要兼顾管壁外加装密封垫的厚度余量。鞍座出口的内螺纹按照管螺纹标准建模，螺纹牙型、有效旋合长度都要满足支管连接的强度要求，接口根部做了加厚过渡，避免支管承受侧向载荷时在接口根部产生应力断裂。

外形尺寸方面，整个鞍座组件的轴向宽度由两侧法兰耳板的间距决定，径向高度从主管外壁到内螺纹接口端面预留了足够的扳手操作空间，现场安装时不需要额外挪动相邻管线，只要在开孔位置周边留出螺栓拧紧的操作空间即可。锁紧用的六角螺母和U型环端部螺纹采用标准件参数建模，装配时可以按照对角顺序逐步拧紧，先让两侧环箍均匀受力，再分步加力到额定锁紧力矩，防止鞍座单侧偏斜导致密封面错位。

在实际工况里，这类鞍座往往安装在空间局促的管廊支架旁，主体的块状结构在保证强度的前提下做了局部减重，耳板位置加厚以承受螺栓锁紧的压应力，主体内部的流道从主管开孔处平滑过渡到内螺纹出口，减少流体分流时的局部阻力。双U型环的设计还能适配管壁存在轻微锈蚀、外径公差略大的旧管线，通过螺母的锁紧行程补偿一定的尺寸偏差，在老旧管线技改项目中适用性很强。建模时所有装配关系都按照实际干涉校验，环箍弯角处的圆角、螺母与耳板的接触面、螺纹接口的退刀槽都做了还原，可直接用于管路布置的干涉检查、安装工序模拟以及夹持强度的初步校核，帮助设计人员在技改阶段提前确认鞍座与周边管线、支架的安装间距，避免现场施工时出现装配件互相干涉、扳手无法操作的问题。
