一英寸螺纹变径组合式管路堵头

在流体管路系统的现场施工与后期维护中，端口封堵是一类高频出现的工况需求。无论是液压站出厂前的油口临时封闭、工艺管道试压阶段的支路截止，还是阀门检修时对断开管路的隔离，都需要一种能够快速旋入、密封可靠且便于反复拆装的封堵元件。这款一英寸螺纹变径组合式堵头正是针对这类场景开发的管路连接件，其结构将外螺纹旋合段、受力操作段与中心通孔集成在同一本体上，兼顾了封堵、引流与测压转接等多种使用可能。

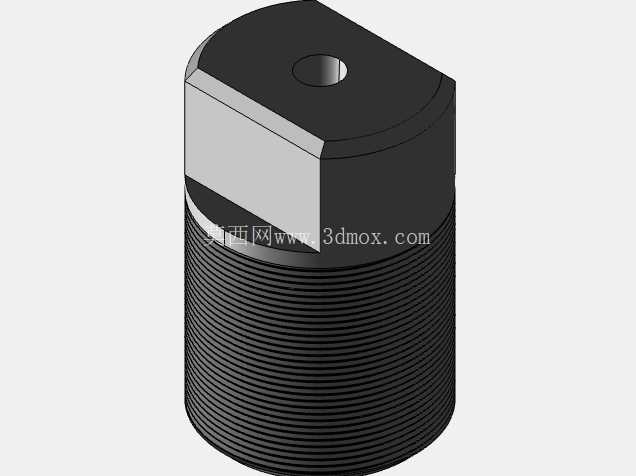

从外形上看，零件整体呈圆柱阶梯形态，下半段为连续的外螺纹柱面，螺距均匀、牙型完整，用于与管路内螺纹或阀座端口实现旋合连接。螺纹段占据了本体高度的较大比例，这一设计保证了足够的啮合扣数，在承受内压时能够将轴向力分散到多圈牙型上，避免单牙过载导致滑丝或脱开。上半段为直径略大的光滑圆柱，并在顶部加工出一对平行的扁方平面，形成类似外六角被两侧切平的扳手夹持结构。现场装配时，可使用开口扳手或活动扳手卡住扁方施加扭矩，相比滚花手拧结构，这种刚性受力面能够传递更大的拧紧力矩，满足金属硬密封或缠生料带时的预紧要求。

顶部端面中心设有一个沿轴线贯通的小孔，这一特征使该件区别于实心堵头。它并非单纯的盲封螺塞，而是“变径组合式”的核心所在：中心孔可作为泄压通道、测压引压口，或外接小口径仪表、细径油管的转接通路。在实际管路中，当需要在封堵主端口的同时保留一处监测或分流接口时，这种带孔结构便能一体完成，无需额外加装三通或转接头，减少了泄漏点数量。孔口周围端面平整，可作为密封垫圈的贴合面，配合铜垫、O形圈或组合密封垫实现端面密封。

建模过程中，螺纹段的处理需要兼顾视觉还原与工程可用性。外螺纹采用螺旋扫掠切除方式生成，牙顶与牙底分别留出合理的圆角过渡，避免应力集中在牙根处；对于仅用于装配参考的模型，也可按螺纹大径绘制圆柱并贴图示意，但在干涉检查环节必须以真实牙型数据核对旋合长度。上部扁方通过对圆柱两侧进行对称拉伸切除得到，两平面的平行度、相对轴线的对称度直接影响扳手贴合效果，建模时应以基准面为对称中心约束尺寸。中心通孔与外圆采用同轴度约束，保证引流方向沿管路轴线，避免偏心造成的湍流或密封偏载。

安装边界方面，该堵头的最大外缘由上部圆柱及扁方决定，旋入时需要在端口周围留出扳手摆动空间；螺纹段长度对应管路内螺纹的有效旋合深度，选型时需确认阀座或管接头的内螺纹规格与一英寸标称一致，并核对牙型标准（如NPT、G或公制对应规格），防止锥管螺纹与直管螺纹混用导致密封失效。零件下端可加工出倒角，起到导入对中作用，保护内螺纹入口不被磕碰。材质通常选用碳钢发黑或不锈钢，发黑处理的黑色外观在模型中以深色质感体现，兼顾防锈与车间环境下的耐油污能力。

在阀门配套领域，这类堵头常作为阀门本体上的工艺口、排气口或排污口密封件使用；在液压与气动系统中，则用于泵阀块、油路板上的备用油口封堵。组合式的结构思路让一个零件同时承担连接、密封与接口转换三重职能，减少了管路总成的零件种类，也让备件管理更为简洁。对结构设计人员而言，建模时需重点把握螺纹旋合长度、扳手空间、密封面平面度以及中心孔通径之间的尺寸协调，确保在有限的端口空间内实现可靠封堵与功能扩展。
