SF200型工程管网鞍座法兰接管组件

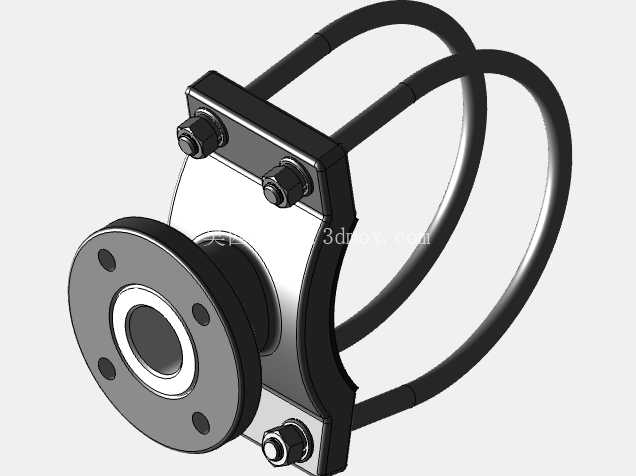

这套SF200型工程管网鞍座主要用于在既有大口径管道侧壁建立分支接口，属于带压或非带压管线改造、配水支管引出、工艺管路旁通连接中常见的鞍形接管结构。模型完整呈现了环抱式箍带、弧形贴合座体、侧向法兰短管以及螺栓锁紧组件，能够帮助结构设计人员在管路布置、支墩校核和现场安装空间评估时直接判断干涉关系。

从现场使用逻辑看，鞍座并不像普通三通那样需要切断主管，而是将下半环抱结构贴合在主管外壁，利用两根弧形箍带绕管包覆，再通过端部螺栓预紧，使鞍座密封面与管壁形成稳定压紧。侧向伸出的法兰出口用于对接支管、阀门或短节，适合在供水管网、循环水系统、厂区工艺管线以及老旧管线增容改造中使用。相比传统开孔后焊接三通，这种结构对现场动火条件依赖较低，安装边界清晰，后期拆检和更换也更方便。

模型中法兰出口直径按50毫米表达，主管适配通径为200毫米，属于大主管、小支管的典型分支比例。设计时需要重点关注三个尺寸关系：其一，鞍座弧形内表面必须与DN200主管外轮廓保持一致，曲率不匹配会造成局部贴合间隙，直接影响密封压力分布；其二，侧向法兰轴线应垂直于主管轴线，法兰端面到箍带末端的距离决定支管阀门、螺栓和扳手空间；其三，两根环抱管带在主管周向形成较大包角，端部锁紧点位于鞍座侧板外侧，螺母拧紧后载荷沿箍带传递，不能只凭法兰厚度判断整体可靠性。

结构上，黑色座体承担密封、定位和分支承载三重作用。座体一侧为与主管贴合的弧面，另一侧过渡到圆筒形短管，并与带孔法兰盘连成整体。法兰盘上的螺栓孔沿圆周均布，端面保留密封面区域，可与平焊法兰、垫片和紧固件组成标准法兰连接。座体侧板上设置上下两组锁紧螺栓，螺栓穿过侧板和箍带连接端，通过螺母拉紧环抱构件。六角头与螺母位置均留出了工具操作空间，建模时螺纹件按实体装配表达，便于检查拧紧方向和拆装顺序。

两根弧形箍带是该鞍座的关键受力件。它们沿主管外圆上下分布，形态接近平行环带，端部汇入座体两侧的连接区域。箍带不是简单装饰件，而是将座体压向管壁的张拉构件；在工程建模时应保证其曲率半径、端部过渡和连接孔位与座体一致。若箍带位置偏斜，预紧后会产生侧向分力，使鞍座绕支管轴线扭转，严重时造成密封边压不实。对于需要做有限元校核的场景，可将箍带作为主要承载路径，重点观察端部孔边、侧板焊接或成型过渡区以及法兰颈部应力。

设计思路上，这类鞍座强调“以环抱替代插入”。主管不开断，管路连续性好，施工停机范围小；分支接口通过法兰标准化输出，后续管路走向调整灵活。座体与管壁之间通常配合密封垫或密封胶圈，弧面压紧范围应覆盖开孔周边，避免支管接入后出现渗漏。由于模型按GOST 5525-88相关标准语境建立，结构尺寸和连接形式带有俄系管网附件特征，在涉外项目、工业装置配套或标准转换设计中，可作为理解鞍形三通和管道卡箍分支结构的参考。

安装边界方面，三维布置时不能只放置法兰出口，还要给主管周围预留箍带合围空间。主管下方和背侧应保证箍带能够顺利绕过，相邻管道、支架、墙面或管沟壁不宜贴得过近。侧向法兰外端需要预留支管法兰片、垫片、螺栓穿入以及扳手旋转空间；座体侧板外侧的上下螺母也需要留有轴向拉紧距离。若现场保温层较厚，建模时还应把保温外径纳入曲率校核，否则名义上适配DN200管道，实际包覆时可能出现箍带长度不足。

从选型角度看，该结构适用于中低压、以水或类似流体为主的管网分支场景，不宜简单替代高温高压管道上的焊接三通。设计人员在复用此类模型时，应结合主管实际外径、壁厚、内压、密封材料和螺栓等级进行复核；三维模型可用于干涉检查、安装演示、加工件外形确认和装配关系说明，但密封宽度、箍带截面强度以及螺栓预紧力仍需按具体工程条件计算。整体来看，该组件把弧形贴合、环抱锁紧和法兰分支三个功能集中在一套紧凑结构中，是管网改造和支管引出作业中很有代表性的机械管路附件。
