多回程立式蛇形换热盘管结构设计

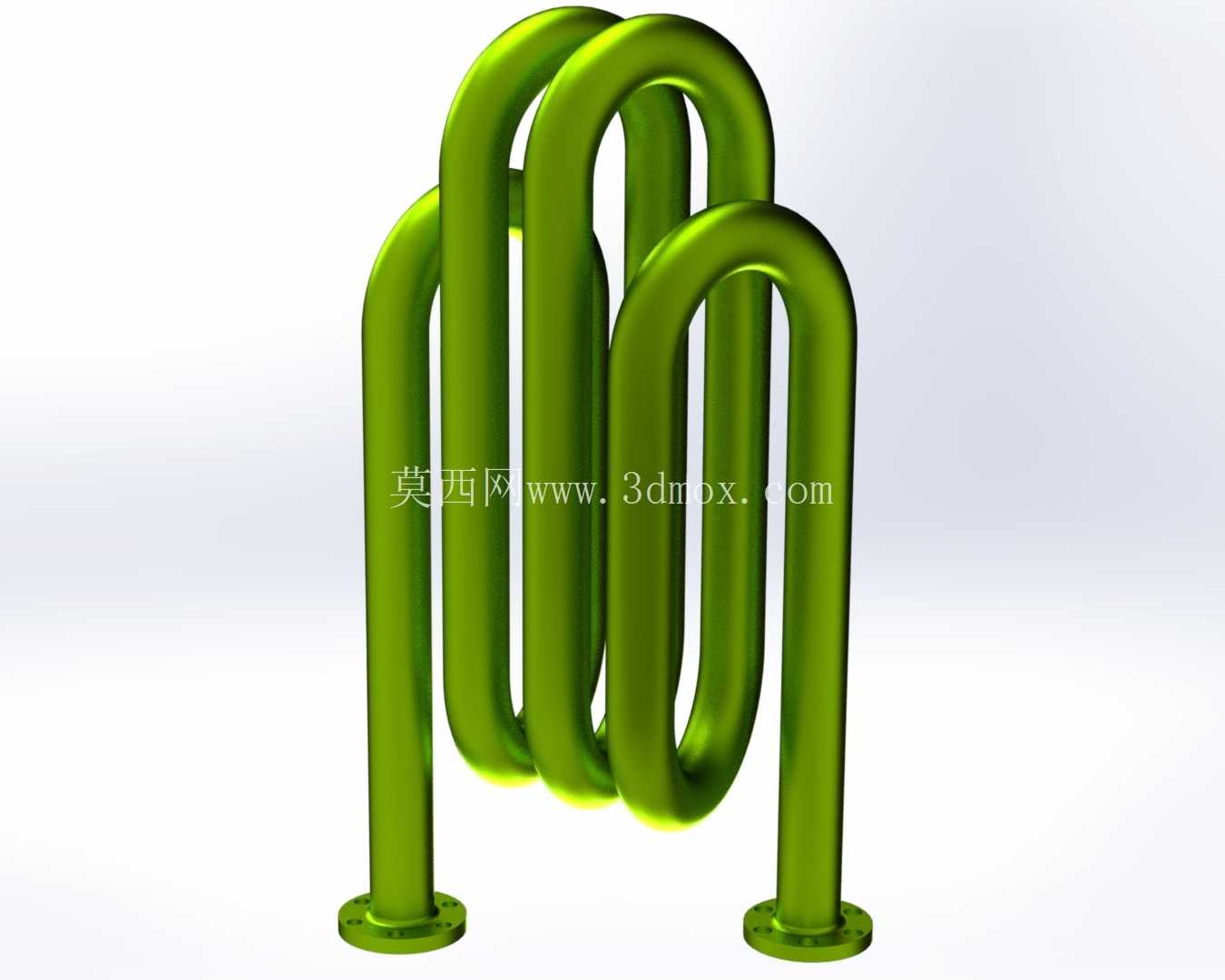

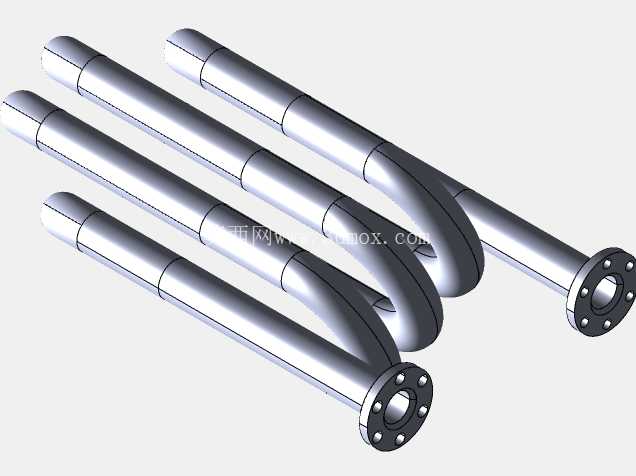

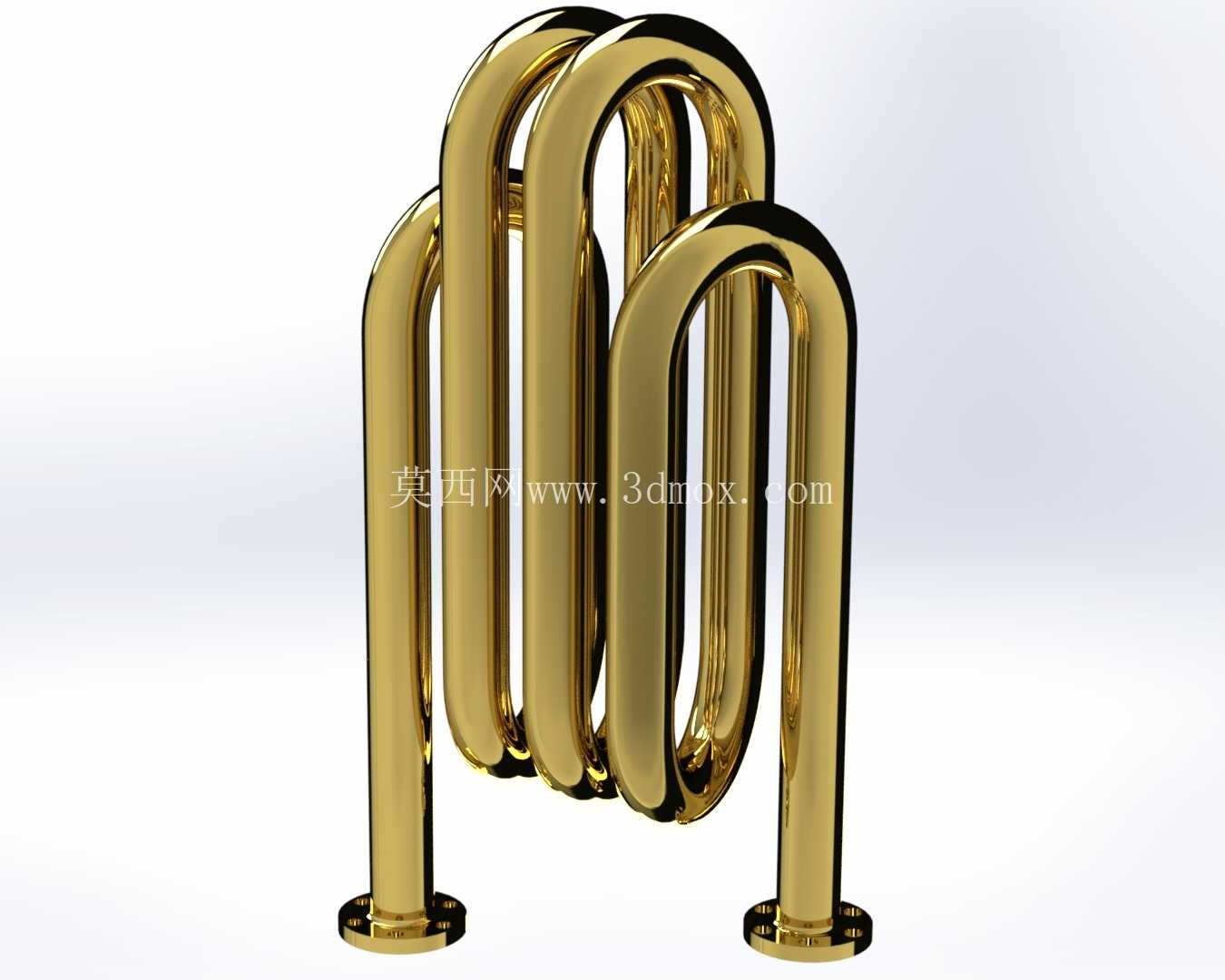

该盘管结构采用多根并行的立式蛇形弯管组合形式，管路从底部两个法兰接口引出后，在有限高度内连续折返，形成多层U形弯串联的流道布局。与单根直管换热件相比，这种布置能够在较小投影面积内显著延长介质流经路径，使管内流体与外部环境之间获得更充分的热交换时间，常见于紧凑型换热装置、温控设备、冷却模块以及需要空间受限布置的流体循环系统。

从实际使用角度看，盘管的核心作用并不只是输送介质，而是通过连续弯曲形成长流程换热面。管内可以走水、导热油、制冷剂或其他工艺流体，管外则可置于空气、水槽、油槽或换热腔体内。底部两端采用带安装孔的法兰式接口，便于与外部管路进行刚性连接，也有利于在装配时控制接口位置和密封面方向。两根接口位于同一底平面，使设备在整机布局中可以直接对接下部管汇，减少额外弯头和过渡管件。

结构设计上，模型重点体现了弯管半径、管间距和回程高度之间的协调关系。U形弯顶部保持一致的圆弧过渡，避免过小弯曲半径造成管壁外侧减薄或内侧起皱；相邻管段之间预留均匀间隙，既保证外部介质能够绕流通过，也为焊接、清洗、检修和表面处理留下操作空间。多组弯管并排排列时，中心线距离需要兼顾换热效率与结构干涉：间距过小会限制外侧流体通道，间距过大则会浪费安装空间并降低单位体积换热能力。

立式布置有利于在高度方向上扩展流程，同时保持底部支承面简洁。盘管下端通过法兰或短管固定，上部弯管区域呈悬臂式延伸，因此在建模和工程选型时需要关注管路自重、充液重量以及热膨胀带来的附加载荷。若用于温差较大的工况，弯管自身的弧形段还可提供一定柔性补偿，降低热胀冷缩对接口焊缝和连接法兰的拉扯。对于振动环境或高速流体工况，则应在中部或上部增加卡箍、支承板或固定架，以避免长直管段产生晃动。

外形边界方面，该件整体轮廓近似矩形立体空间，宽度由并排管组数量决定，深度主要受弯管圆弧直径影响，高度则取决于回程次数和单段直管长度。底部法兰面构成安装基准，两个接口的中心距、法兰孔径、密封面外径以及接管外径都是装配校核的关键尺寸。在三维布局时，不能只观察盘管本体包络，还需预留法兰螺栓拆装空间、外部管道连接空间以及保温层或防护罩厚度。若盘管需浸入液体，顶部最高弯处应考虑排气和排空问题；若用于气体冷却，则应结合流向判断逆流或顺流布置，以提高温差利用效率。

建模过程中，弯管段宜按中心线扫略生成，保证管径在直线段和圆弧段保持一致。多回程结构可通过中心线阵列、镜像和局部调整完成，但工程上不应单纯追求几何复制，还要结合弯管工艺确认最小弯曲半径。法兰端与圆管交接处需保留焊接或装配过渡结构，接口端面应与安装基准平行，便于密封件压紧。整体模型适合用于换热设备方案校核、管路干涉检查、装配空间确认以及非标温控装置的前期结构设计。
