八英寸环接式固定球球阀主体结构

　　该阀体结构面向高压工业管线的截断控制需求，适配公称通径DN200即8英寸的固定球球阀，采用环连接金属密封面的法兰连接形式，压力等级对应2500磅级，多用于油气开采、高压化工输送、加氢装置、高温高压工艺管线等对密封可靠性要求严苛的工况。现场安装时，阀体两端法兰与管线配对法兰通过环槽金属垫片实现强制密封，RTJ环形垫在螺栓预紧力作用下嵌入法兰梯形密封槽，即便介质存在温度波动、压力脉动或含固相颗粒，金属对金属的密封副仍能保持稳定密封性能，相比平面软密封法兰更能耐受高温、高压与介质腐蚀。

　　阀体作为整台球阀的承载基体，内部容纳球体、阀座、密封组件与支承结构，中腔采用对称式厚壁腔体设计，介质进入阀体后环绕球体形成流道，全开状态下通道与管线内径近似等径，流阻极低，不会造成明显压降，也不易在腔体内积存介质残渣。从结构设计逻辑来看，高压磅级阀体不能按常规低压阀门的等比例放大处理，2500磅级工况下阀体需承受极高内压，法兰颈部、中腔壁厚、流道转角处都做了加厚过渡，所有应力集中区域均采用大圆角平滑衔接，避免直角截面在压力循环下产生疲劳裂纹。阀体顶部设置阀杆装配与填料函安装接口，侧部预留阀座压盖、密封注剂以及辅助支承的装配位置，底部的支承结构可承担球体与介质的轴向载荷，避免高压下球体偏移导致阀座偏磨。

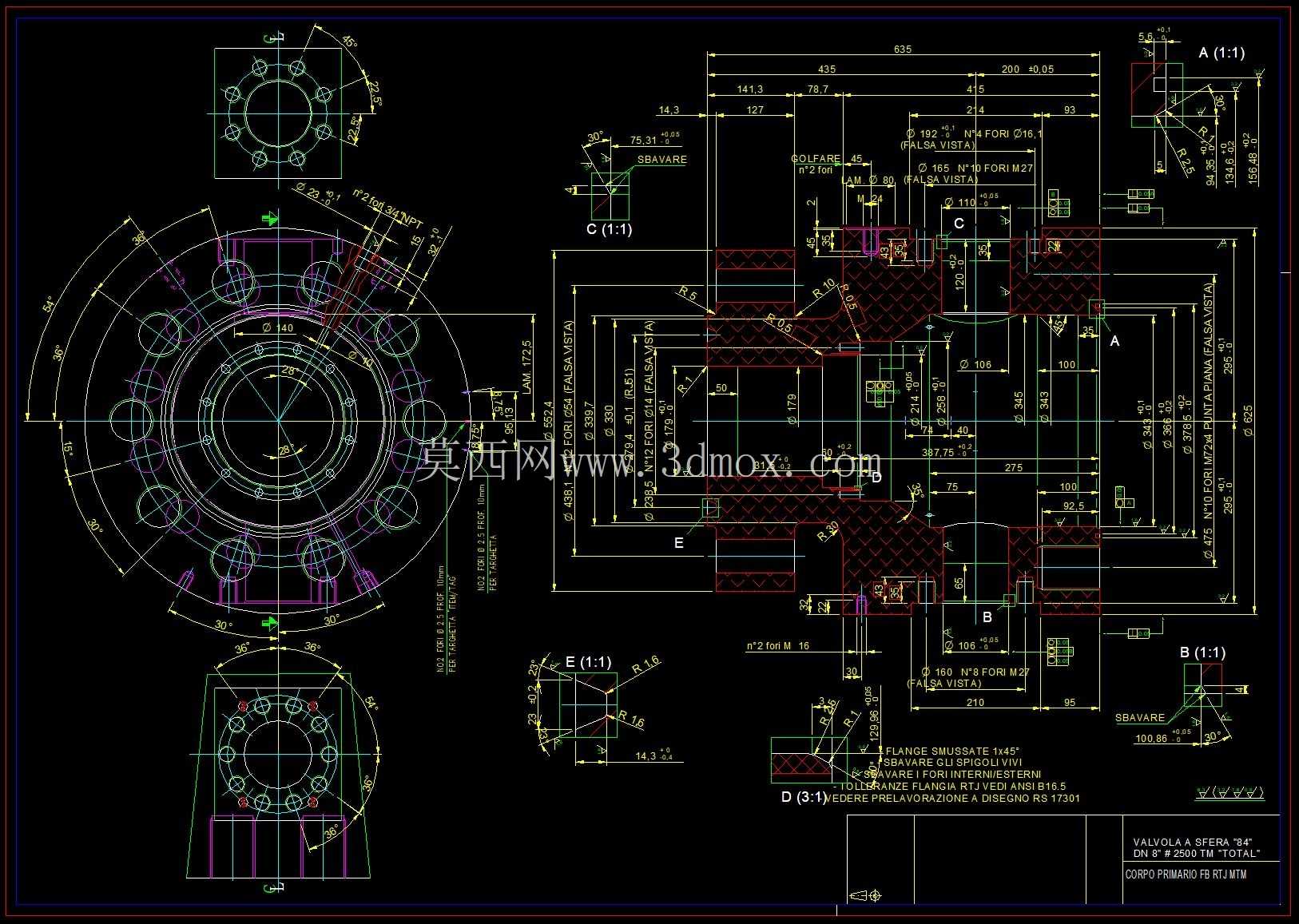

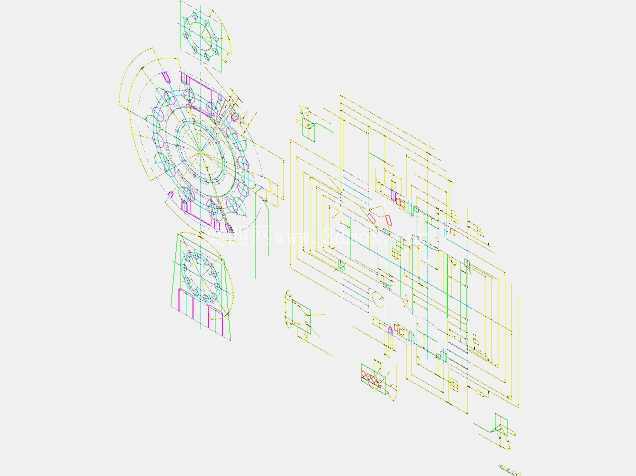

　　图纸中完整表达了阀体的轴向剖面、法兰端面螺栓孔分布、环接密封槽尺寸、中腔配合公差以及各局部放大视图，法兰端面上的螺栓孔沿圆周均布，孔位分度圆、孔径与螺栓数量均匹配2500磅级8英寸法兰的配对要求，现场配管时只需核对配对法兰的环槽规格与螺栓跨距，即可保证安装对位。建模过程中需重点保证三处核心配合关系：其一为两端法兰密封槽的形位公差，槽的锥面角度、表面粗糙度与同轴度直接决定金属环垫的密封效果；其二为中腔与球体、阀座的配合止口，止口的同轴度偏差会导致阀座预紧力不均，出现内漏；其三为顶部阀杆孔与流道轴线的垂直度，该偏差会传递至阀杆与球体的传动连接，造成开关卡涩。

　　阀体外形的最大外缘由两端法兰外径决定，安装边界需预留法兰螺栓的穿入与紧固空间，侧部突出的加强筋与支承座不能和管线支墩、相邻管道附件发生干涉，管线布置时应在阀体两侧留出足够的操作与维护距离，方便后期在线密封维护与阀座组件检修。这类固定球球阀在长输管线截断、井口高压主控、反应器进出口切断等场景中，要求阀体本身具备足够的刚性，即便在阀门快速泄压、水锤冲击的瞬时载荷下，腔体变形量也必须控制在密封件允许的补偿范围内，因此模型中阀体壁厚的渐变设计、筋板的布置方向都顺着内压应力的走向排布，既不过度增加铸件重量，又能把高应力区域的应力水平控制在材料许用范围之内。
