工业换热盘管管束箱体结构设计

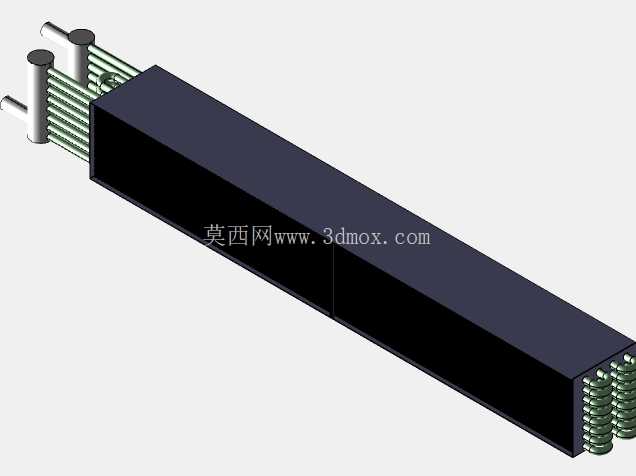

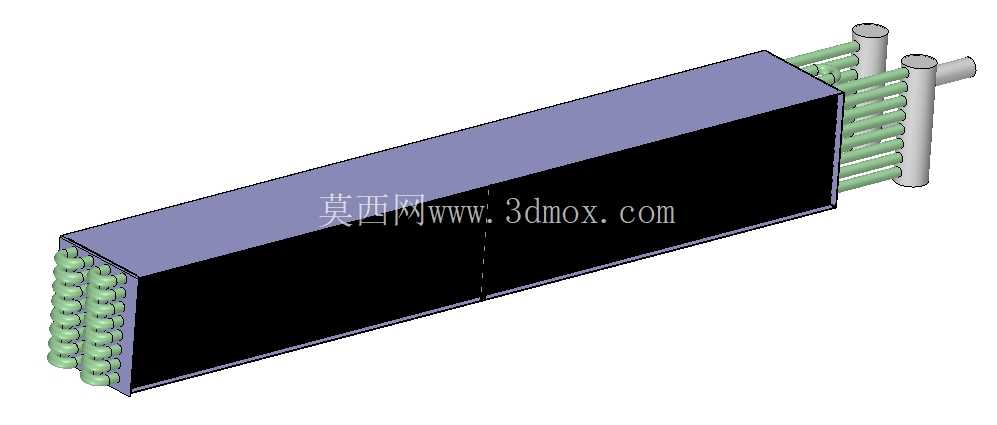

该结构围绕工业换热单元的布置需求展开，主体由长条形箱体、两侧密集盘管、端部集管以及外接接口组成，整体形态偏向紧凑型管束换热装置。箱体在模型中占据核心空间，外侧黑色区域可理解为换热芯体或围护面，紫色边框形成稳定的安装与支撑边界；两端绿色盘管按多层、多排方式往复排列，管段之间保持均匀间距，既保证流体有足够行程，也为空气或介质侧留出流通通道。端部灰色竖向集管将多根盘管并联汇集，侧向短管作为介质进出接口，使管路走向清晰，便于在整机布置中判断接管方向和维护空间。

从实际用途看，这类结构常见于需要冷热介质进行连续热量交换的场合，例如冷却系统、温控机组、工艺流体回收装置以及通风换热段。盘管内可通入冷却或加热介质，管外流体经过密集管束表面时完成热量传递；多排蛇形布置能够延长介质在设备内的停留路径，减少单根直管带来的换热不足问题。集管的作用不仅是分配流量，也承担各支路压力平衡的功能，设计时需要关注入口处流速、支管阻力以及末端流量偏差，避免局部管段换热能力未被充分利用。

建模思路上，作品将复杂管束以规则阵列和空间弯折方式表达，突出换热设备最关键的管路组织关系。箱体长度方向决定了芯体安装尺度，两端盘管向外伸出，形成需要预留的检修与接管区域；集管位于端部上方，接口朝侧向引出，适合在狭窄机组内部与外部管道连接。若进入工程细化阶段，还需结合风量、流量、介质温度、材质承压能力和结垢工况，对管径、管间距、翅片形式、集管直径及法兰位置进行校核。

外形边界方面，长箱体适合嵌入直线型设备舱或风道段，安装时不能只考虑主体占位，还应在盘管外侧保留拆装距离，在集管接口处保留管道弯头和阀门操作空间。管束与箱体之间的相对位置决定了密封和支撑方式，端部管路密集区通常也是振动、热胀冷缩和连接泄漏较容易出现的位置，因此支架、固定卡件和柔性补偿环节需要在总体布置阶段同步考虑。

该三维结构对机械设计人员的价值，在于能够直观看到换热面、管路汇集和设备外壳之间的空间关系。进行方案评审时，可借助模型检查盘管排布是否干涉、集管高度是否影响上盖安装、侧向接口是否与机架冲突，以及维护人员是否能够接近关键连接部位。对于设备选型人员，则可通过管束层数、箱体长度和接口方向判断其是否适合现有系统，而不是仅依据平面图纸估算占位。整体表达以传热核心部件为中心，兼顾管路连接、安装边界和机组集成需求，适合作为换热设备结构设计与布局分析的参考样例。
