KampN运动款精密过滤芯结构

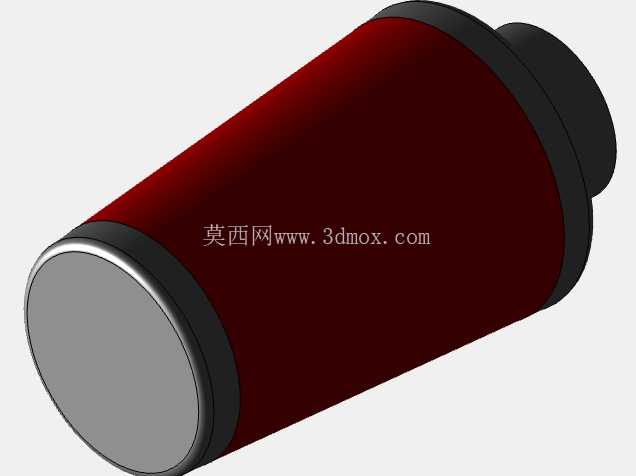

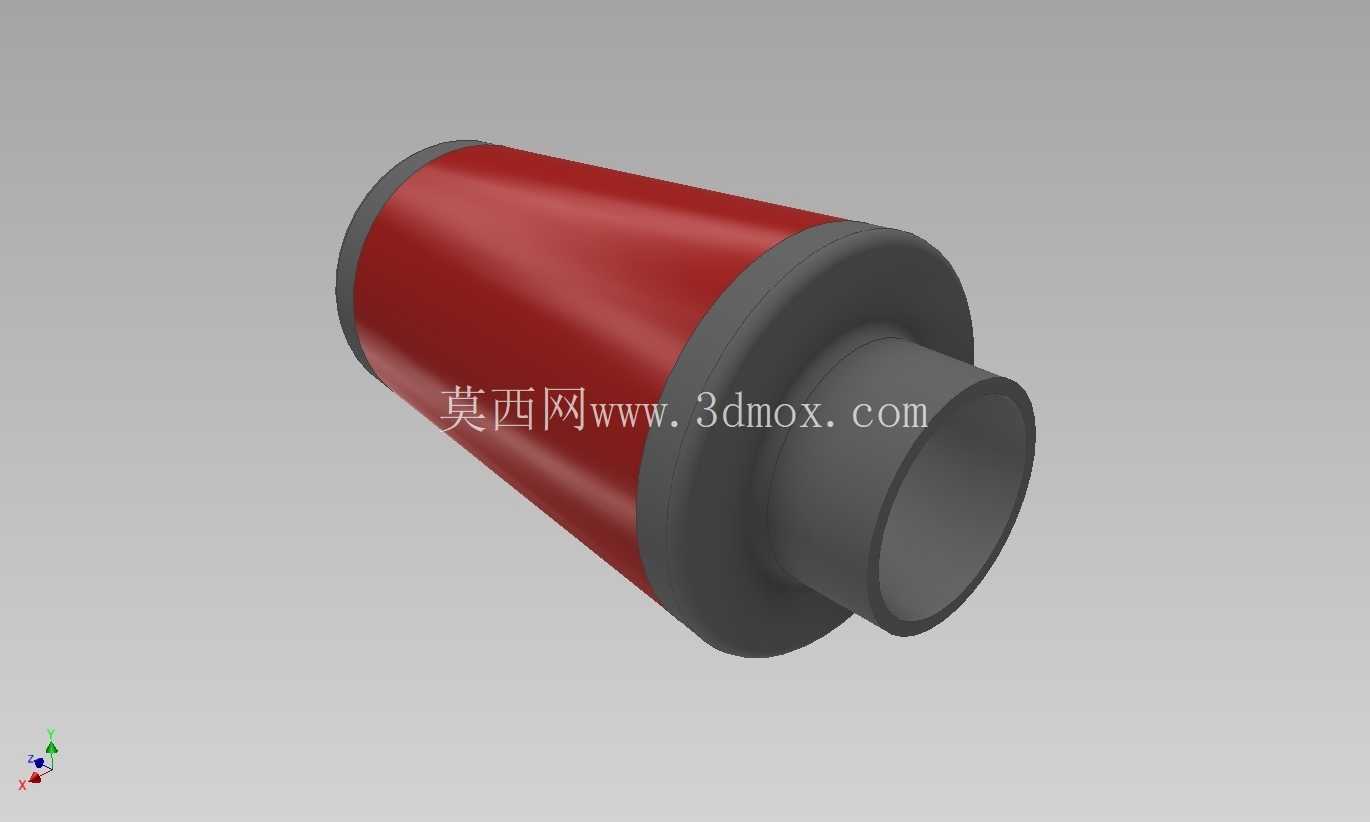

该过滤芯结构面向流体管路末端净化、动力进气预处理以及小型工业回路杂质拦截场景，整体采用同轴回转体布局，主体过滤段为大直径圆柱腔体，两端配置阶梯式对接接口，可直接嵌入对应管径的管路安装位，无需额外定制转接支架。从现场装配逻辑来看，滤芯两端的接口做了差异化轴径设计，一端为大直径限位法兰边，安装时可直接抵靠管路安装座的端面完成轴向定位，另一端为小直径插接段，外圆尺寸与对接管路内孔保持间隙配合，装配时沿轴向推入即可完成对位，配合端面密封件就能实现流体全通径过流，不会出现旁通漏流的问题。

过滤段的红色腔体为核心滤材承载区，内部可根据使用场景替换不同过滤精度的滤材：在气动设备进气场景下，可填充玻纤滤材拦截空气中的粉尘、油雾颗粒，避免杂质进入气缸、气动阀造成配合面磨损；在小型液压回油回路中，可更换为金属网滤材，拦截液压油内的金属磨屑、橡胶密封碎屑，维持油液清洁度，延长液压元件服役周期；在车用进气改装场景下，该结构对应运动款高流量滤芯，大容积滤腔可以在保证过滤面积的同时降低进气阻力，满足动力单元高转速工况下的进气流量需求。

结构设计阶段优先考虑了滤芯的更换维护便利性，整体无复杂异形卡扣，外露的两端接口均为标准回转面，现场维护时无需拆解周边管路的多余固定件，只需松开管路端的压紧卡箍，沿轴向抽出旧滤芯、推入新滤芯即可完成更换，单人操作耗时可控制在数分钟内，适配设备定期保养的快换需求。外形尺寸方面，主体滤腔的轴向长度占整体总长的七成左右，大直径滤腔相比同通径的短款滤芯，有效过滤面积提升明显，相同流量下流体穿过滤材的流速更低，杂质拦截效率更高，同时滤材的容污量更大，可延长滤芯的更换周期，降低频繁维护的人工成本。

安装边界上，两端接口的同轴度在建模阶段做了严格约束，整体回转轴线的直线度偏差控制在极小范围，装入管路后不会出现偏心别劲的问题，避免密封件因偏载出现局部磨损渗漏。外轮廓无突出的尖角、外挂结构，最大外圆为滤腔外部的防护壳体，安装时只需保证管路两侧的预留轴向空间大于滤芯总长度，径向空间大于滤腔最大外径即可完成布置，无需在周边预留额外的操作避让空间，适配空间紧凑的设备内部安装位。

从流体动力学角度优化过流路径：流体从一端接口进入后，会沿轴向均匀扩散到整个滤腔截面，避免局部滤材流速过高导致的颗粒击穿问题，穿过滤材后的净化流体在另一端接口处汇流，沿管路平稳送出，整个流道无突变直角、无滞留死区，不会出现杂质在腔体内沉积滋生的问题。外部防护壳体采用刚性薄壁结构，既可以承受管路内的工作压力，避免滤材受压差挤压变形，又能控制整体重量，减轻管路挂载的负载。该结构同时兼顾了过滤性能、装配便利性与空间适配性，可直接用于通用流体净化单元的选型参考，也可作为设备配套过滤系统的设计基底，根据实际管路通径、工作压力、过滤精度需求调整各段轴径与滤腔长度，快速衍生出适配不同工况的过滤芯产品。
