斜接圆形通风管道钣金拼接构件

该构件属于圆形通风管路中的斜向拼接段，主要用于厂房排风、除尘支管、空调送风、设备局部抽风等场景中需要改变管道走向的位置。现场管路往往受梁柱、设备外壳、检修通道和桥架排布限制，无法全程采用直管贯通，此时通过一段斜切圆筒与竖直圆筒相贯组合，可以在较短距离内完成气流方向的过渡，减少额外弯头数量，也便于在狭窄安装空间内组织管道路径。

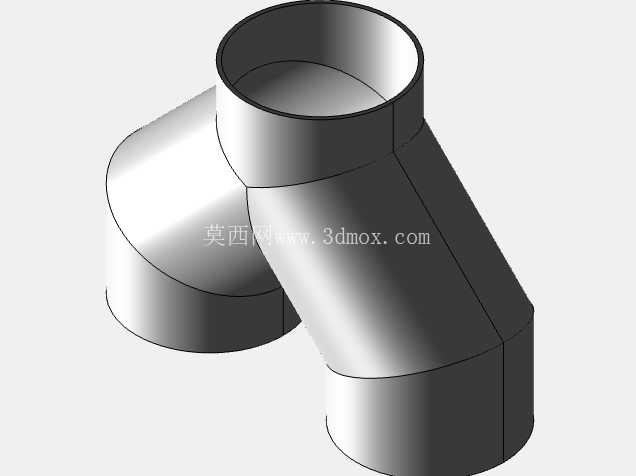

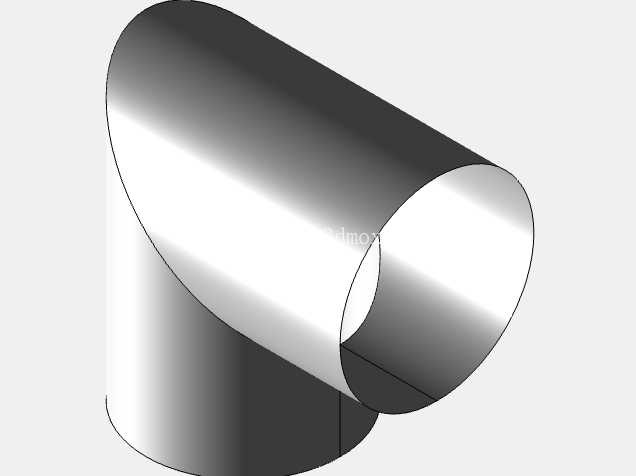

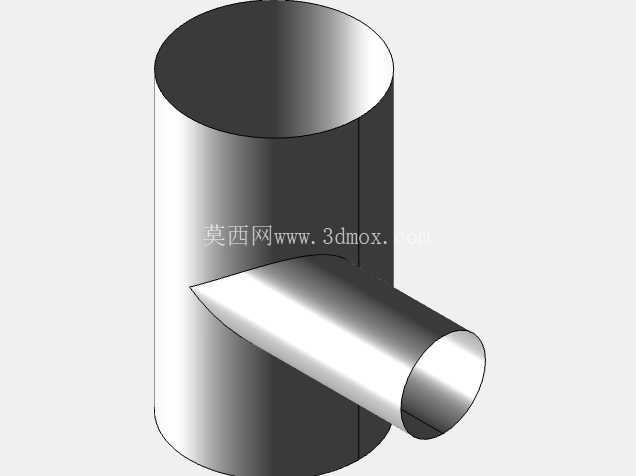

从结构形式看，模型由两段薄壁圆筒构成：一段保持竖直方向，另一段按设定角度斜向延伸，两部分在相交区域形成空间相贯线。相贯位置不是简单平面切口，而是随两管轴线夹角和直径关系变化的空间曲线，钣金展开时需要准确求取该边界，否则卷制后拼缝会出现错边、间隙或局部搭接。实际制作中，通常先在平板上完成展开下料，再经卷圆、合缝、点焊、校正和连续焊接形成构件；若采用薄钢板，也可在相贯边预留法兰折边或焊接余量，以提高拼合精度。

该类部件的核心功能是保证风道在转向处连续封闭，同时尽量降低局部阻力。气流从竖直段进入斜向段时，内壁相交区域会形成导向面，若相贯口处理平顺，气流能够沿筒壁逐步改变方向；若切口粗糙、内部存在突出焊瘤或拼接错位，则容易在转向内侧产生涡流，外侧出现流速不均，进而增加系统压损。对于除尘系统，管路阻力上升会直接影响吸尘点风量；对于空调送风系统，则可能造成远端风口风量不足。因此建模时不仅要表达外形，还需保证内壁连续、壁厚一致以及拼合边界可制造。

设计思路上，这类构件通常先确定主管直径、支管直径、轴线夹角和接管高度。圆形风管直径依据风量与推荐流速确定，普通通风系统流速较低，除尘系统为避免粉尘沉降常采用更高流速。轴线夹角需结合现场避让条件选择，夹角过小会使斜管与直管相交区域狭长，展开形状复杂，焊接操作空间变差；夹角过大则转向急促，气流阻力增加。竖直段需要保留足够直边长度，以便上方连接直管、法兰或抱箍；斜向段端部也应留出圆柱直段，不能让相贯切口直接延伸到接口端面，否则现场对接时难以保证密封和同轴度。

外形尺寸方面，模型呈现等径圆管斜接的特征，两段筒体壁厚均匀，端面均为完整圆形开口。安装边界应重点核对三个位置：一是竖直段上端中心线与上游管道中心线是否重合，端面垂直度会影响法兰螺栓孔对位；二是斜向段下端管口的方位角和标高，需与下游支管或设备吸风口一致；三是两管相交外侧的最大轮廓，该位置在斜管展开后会形成突出边界，布置时不能与墙体、电缆桥架、工艺管线发生干涉。构件外部若增设加强筋、抱箍或支撑点，应避开相贯焊缝区域，防止焊接变形与附加振动叠加。

在加工建模过程中，圆筒可通过薄壁特征或钣金卷圆方式建立，相贯切口需保证两侧几何体共享同一套空间边界，避免出现仅视觉相交而内部未贯通的问题。用于生产时，还应结合板材厚度处理中性层展开、折弯补偿和焊缝间隙；用于装配校核时，则要关注管口方向、检修空间和保温层厚度。若管道外部包覆保温棉，斜管下部与直管相邻区域的实际占用轮廓会进一步增大，布置阶段应预留施工余量。

该构件适合作为通风管网中的非标转向段使用，既可单独焊接在直管之间，也可与法兰、变径管、风阀、吸尘罩等部件组合。相比标准冲压弯头，它的优势在于能够适应非标准角度和紧凑空间，制作门槛较低；不足是相贯展开与焊接校正要求较高，若用于高压或高洁净度管路，还需对焊缝密封性、内壁平滑度和表面处理提出更严格要求。
