带辅助握柄的驱动轴操控手轮

该手轮结构主要用于需要人工施力旋转驱动轴的设备部位，常见于阀门启闭机构、小型传动装置、试验台架以及教学训练用机械装配中。操作者通过轮缘施加圆周力矩，中心轮毂将扭矩传递至下方轴段，从而带动被控制机构完成角度调节、位置锁定或行程切换。轮体采用三辐条支撑形式，三根辐条从中心轮毂向外延伸并与环形轮缘平滑过渡，这种布置在保证整体刚性的同时减少了材料占用，也避免了实心轮盘带来的额外重量。轮缘截面为圆润的回转体形态，握持区域连续光滑，手部施力时不会出现明显棱角压迫；在频繁转动的工况下，圆滑轮廓更有利于操作者沿圆周方向持续发力。

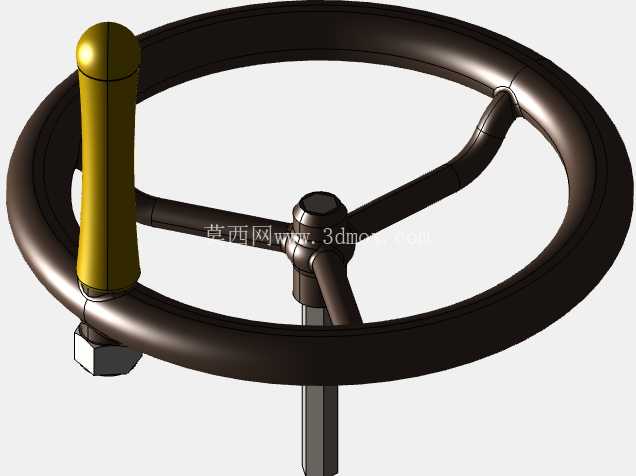

轮体一侧设置了直立式辅助握柄，握柄从轮缘附近向上伸出，顶部为球形端头，柱身较长，适合单手抓握后进行快速旋转。该结构特别适合需要大角度连续转动的场合：操作者不必始终沿轮缘换手握持，只需握住辅助手柄即可绕中心做整周回转，动作路径更短，操作节奏更稳定。握柄底部与轮缘连接区域做了过渡加强，能够承受反复推拉产生的弯曲载荷。下方轴段从中心轮毂垂直伸出，轮毂与轴之间通过配合段传递扭矩；轴端附近可见六角锁紧结构，可用于螺母紧固、轴向限位或与配套连接件装配，防止手轮在受载时沿轴向上窜动。

从建模思路看，轮缘适合通过扫描路径生成：先建立环形中心轨迹，再以圆形或近似圆形截面沿路径扫掠，形成连续握圈。三根辐条可采用路径配合截面的方式构建，并在与轮毂、轮缘交接处设置圆角过渡，以降低应力集中。中心轮毂需要保留轴孔、台阶面和紧固件安装位置，其外径应大于辐条汇合区域，使扭矩传递路径更加明确。辅助握柄由柱体与球形端头组合而成，柱体底部应延伸至轮缘受力区域，并在连接处增加局部加厚或圆角，避免侧向力作用下出现薄弱断面。轴段与六角结构可分别建模后装配，也可在零件环境中通过拉伸、旋转和切除命令形成整体细节。

安装边界方面，设计时需重点确认手轮外径、轮缘截面直径、中心轴孔直径、轴段伸出长度以及辅助握柄高度。手轮外径决定操作者可获得的力臂长度：外径越大，相同手部作用力下产生的扭矩越大，但所需安装空间也随之增加。辅助握柄高度会影响旋转时的外廓包络，尤其在设备面板、护罩或邻近杆件较近时，需要校核握柄回转过程中是否发生干涉。中心轴孔与驱动轴的配合应兼顾传递扭矩和装拆便利性，键连接、销连接或紧定螺钉连接均可根据载荷大小选择。轮体下方与安装面之间应留出足够间隙，避免旋转时摩擦面板；六角锁紧部位则需保证扳手操作空间，便于后期维护。

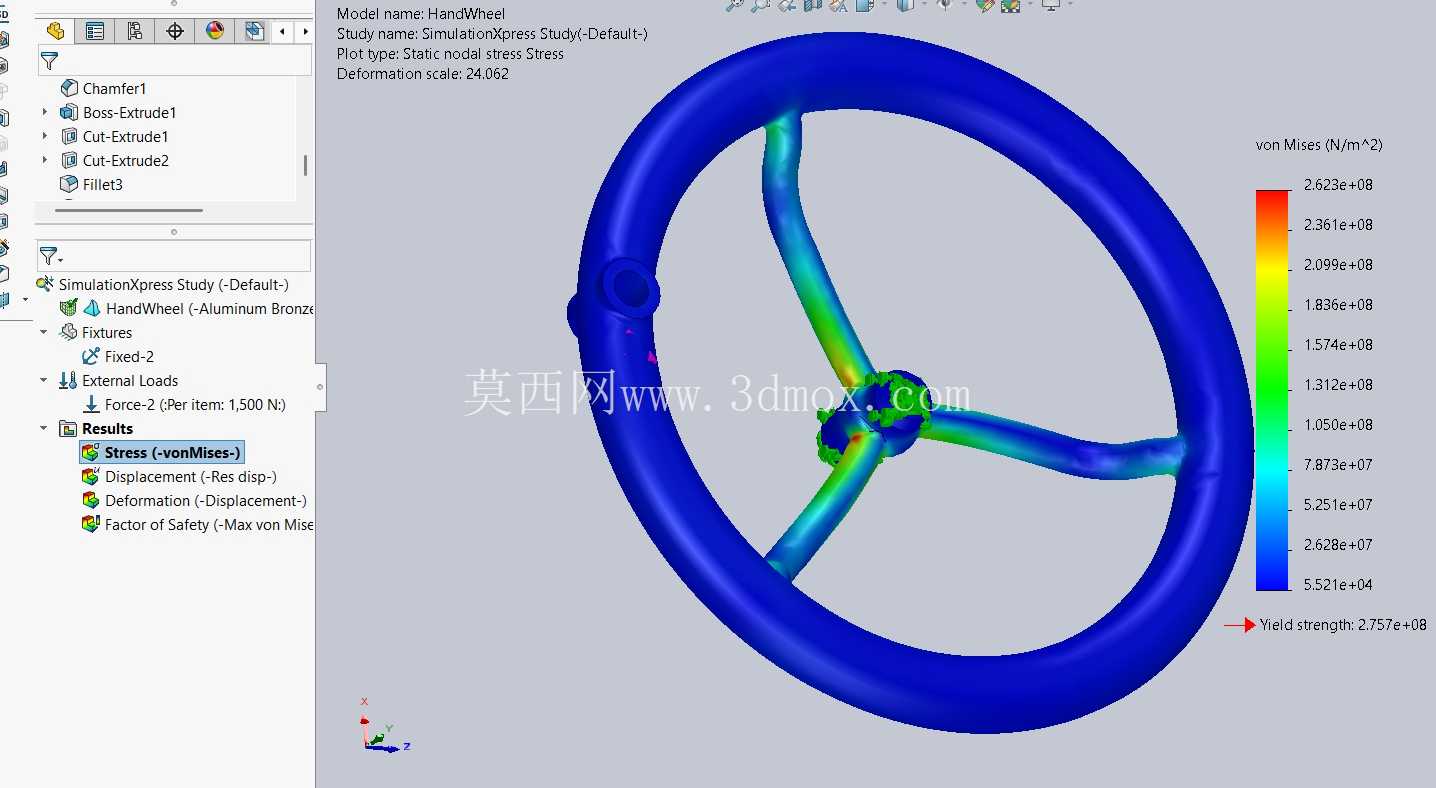

在实际使用中，这类手轮并不承担高速连续运转功能，而是以人工间歇操作为主，因此结构设计更重视握持舒适性、扭转刚性和装配可靠性。三辐条形式能够让操作者从多个角度抓住轮缘，辅助握柄则提升快速转动效率；两者结合后，既适合精细微调，也适合较大行程的开启与关闭。建模时应保证轮缘、辐条、轮毂、握柄和轴段之间的连接关系清晰，圆角、配合面和锁紧结构表达完整，以便后续进行工程图导出、运动干涉检查或受力简化分析。
