带加热夹套保温层250升注射用水储罐

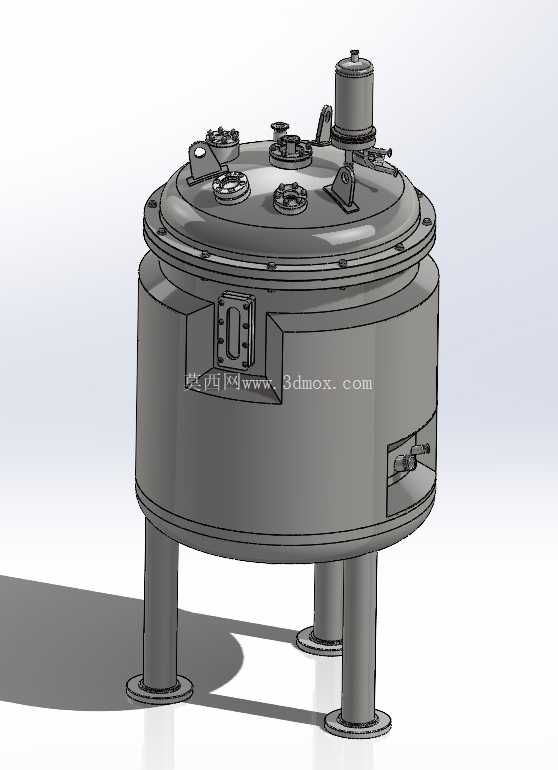

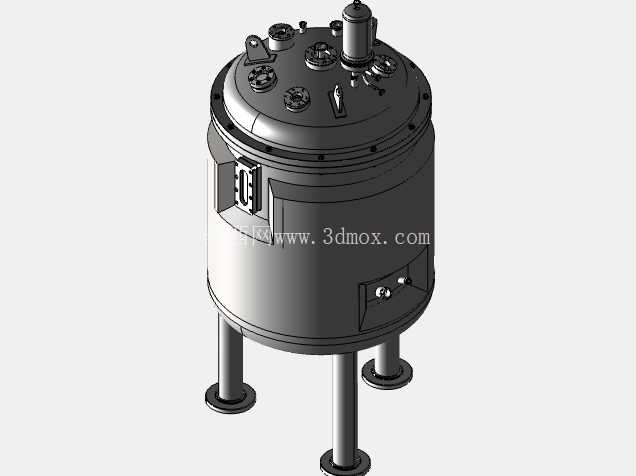

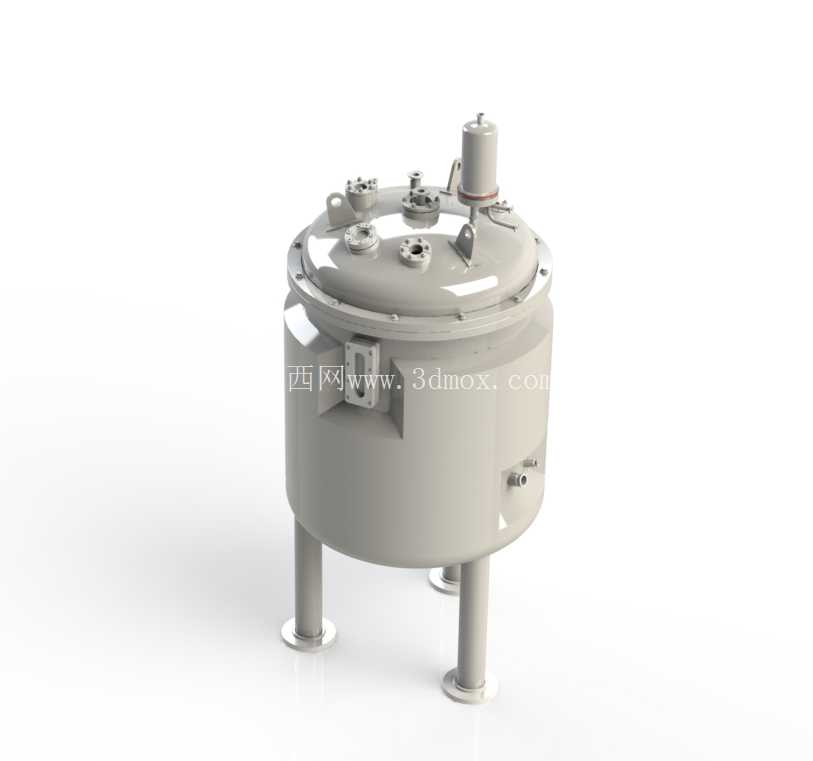

　　这款立式罐体设备主要应用于制药、生物制品生产场景中的注射用水暂存与恒温输送环节，在小容量注射剂、冻干粉针剂生产线的配液工序前端，承担纯化水后处理环节的成品水储存功能，可避免注射用水在储存过程中出现温度下降、微生物滋生、外界杂质侵入等问题，满足制药行业GMP规范对注射用水储存环节的严苛要求。罐体采用立式支腿支撑结构，三根等径支腿沿罐底圆周均匀分布，支腿底部带圆形安装法兰盘，安装时可通过膨胀螺栓与地面基础固定，安装边界需预留支腿外侧至少300mm的操作检修空间，罐体顶部需预留不低于800mm的阀门操作与仪表拆装空间，整体安装高度可根据车间管路布局调整支腿底部的调节垫铁厚度，保证罐体水平度偏差不超过千分之一。

　　罐体主体为圆柱形结构，上下采用标准椭圆封头，下封头设置一定坡度的排污口，可在罐体清洗、灭菌环节实现残液完全排空，无积液死角；上封头集成多组工艺接口，分别对应进水口、呼吸器接口、温度传感器接口、压力检测接口、人孔以及清洗球安装位，所有接口均采用卫生级快装或法兰连接形式，密封面粗糙度达到Ra0.8以下，避免介质残留滋生微生物。夹套层包裹在罐体筒体外侧，夹套与内筒之间的环隙可通入热水或蒸汽作为加热介质，通过夹套内介质的循环流动实现罐内注射用水的恒温控制，保证储存过程中水温维持在80摄氏度以上的巴氏灭菌温度区间，抑制微生物繁殖；夹套外侧覆盖保温层，外覆层采用不锈钢薄板焊接密封，减少热量向车间环境散失，降低能耗的同时避免车间人员误触造成烫伤。

　　设计过程中优先考虑卫生级要求，内筒所有焊接位置均做打磨抛光处理，内壁无尖锐棱角、无焊接凹陷，所有转角位置均做圆弧过渡，圆弧半径不小于15mm，满足CIP在线清洗的水流冲刷要求，避免清洗盲区；罐体顶部设置的呼吸器采用疏水性聚四氟乙烯滤芯，可在罐体注水、排水过程中平衡罐内压力，同时阻隔外界空气中的微生物、颗粒杂质进入罐内污染水质。支腿与罐体下封头的连接位置采用加强筋焊接加固，可承受满水状态下罐体总重量的1.5倍载荷，避免长期使用过程中支腿变形导致罐体倾斜；夹套层设置独立的介质进出口、排污口以及排气口，可在夹套检修时完全排空内部残留的加热介质，避免冬季低温环境下介质冻结胀裂夹套壁面。

　　设备接入生产线时，进水口通过卫生级管路与多效蒸馏水机的出水端连接，出水口通过保温管路输送至各用水点，罐顶的温度、压力检测信号可接入车间SCADA系统，实时监控罐内介质状态，当水温低于设定阈值时自动开启夹套加热介质的循环管路阀门，实现温度自动控制；罐体定期灭菌时，可通过罐顶接口通入纯蒸汽，实现内筒所有接触介质表面的121摄氏度高温灭菌，灭菌过程中罐内冷空气可通过排气口完全排出，保证灭菌效果无死角。
