20马力卧式洗涤循环离心泵结构

该三维结构对应的是一种卧式直联洗涤离心泵，主要用于洗涤系统、循环水系统、过滤喷淋系统以及轻污液输送场合。设备主体采用长筒形泵体与电机同轴布置的形式，前端为泵腔和进出口连接区域，中部为动力段，下部设置安装支架，侧面布置接线盒，整体轮廓紧凑，适合在设备机架旁、槽体侧边或管路端部进行固定安装。

从实际用途看，这类泵并不承担高扬程、高磨蚀或极端介质工况，而是偏向中等流量、连续循环和冲洗供给。洗涤设备中，泵需要将槽内液体加压后送往喷管、喷嘴或过滤回路，使液体在系统内持续循环；在冲洗工况下，泵出口连接软管、硬管或喷淋组件，为工件清洗、罐体冲洗、工艺槽循环提供稳定流量。前端侧向接口可作为吸入或排出通道使用，具体流向由泵腔内部叶轮方向决定；大口径端部接口则有利于降低管路阻力，减少入口损失，并在大流量循环时保持较好的充满状态。

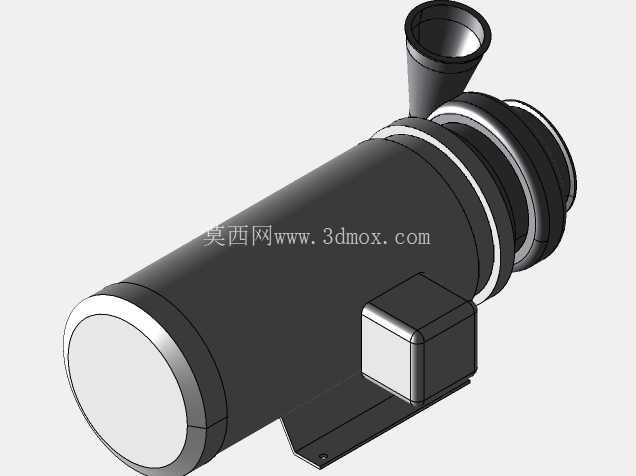

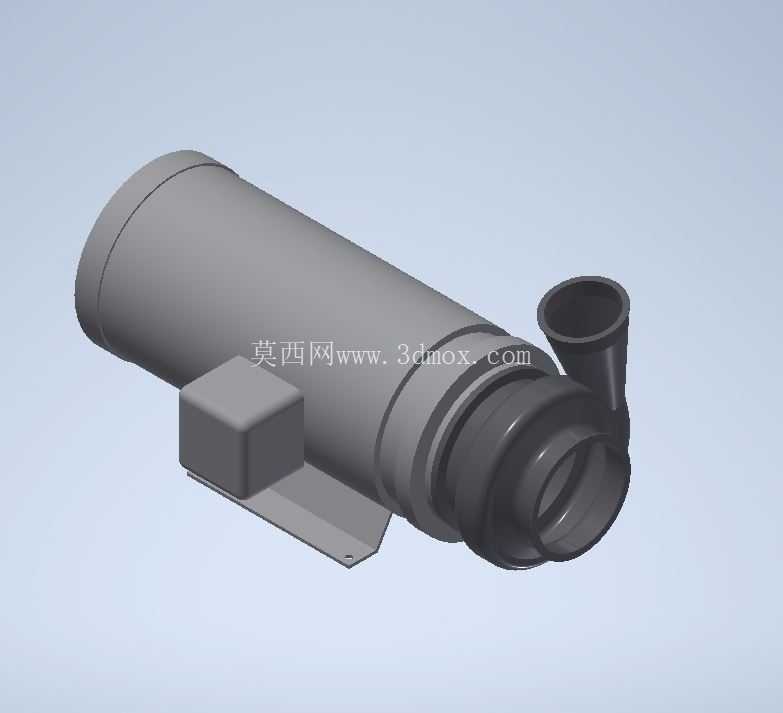

外形上，模型将电机外壳、泵头、连接法兰、弯管接口、接线盒和底脚整合在同一装配体中。长筒形动力段占据主要长度，泵头位于一端，管径变化明显，端部通过环形台阶和连接结构与管路对接。侧向管口带有短弯段和扩口端，便于与软管卡箍、法兰接头或管道组件连接。接线盒采用方形盒体突出于筒体侧面，位置避开底部安装面和主要管路接口，检修时不需要拆卸泵体主连接螺栓即可进行电气接线检查。底脚从筒体下方延伸，形成带孔安装平面，能够承受泵运行时的重量和轻微振动。

安装边界方面，布置该设备时需要同时预留筒体轴向长度、泵头径向尺寸、侧向弯管高度以及接线盒操作空间。底部支架孔位应落在刚性基础或机架梁上，避免仅固定在薄板平台上；泵体轴线建议保持水平，吸入侧管路应尽量短、直，并减少急弯和高位气袋，防止启动时夹带空气。侧向接口若作为吸入端，管路中心高度、槽体液位和泵轴位置之间需要满足灌注条件；若作为排出端，则应在出口附近设置便于拆装的短节，以便检修机械密封、叶轮或泵腔。

结构设计思路围绕洗涤泵的维护性和管路适配性展开。卧式直联形式取消了独立泵轴和联轴器对中环节，缩短了整机长度，也降低了底座加工要求；泵头与动力段之间通过过渡连接段形成清晰分界，有利于在三维布置中区分旋转部件、密封区域和检修区域。前端大口径连接部采用多层环形轮廓，既表达了泵壳壁厚变化，也体现出与管道法兰或接头配合的止口关系。侧向弯管向上伸出，使管路走向能够从泵体侧面转入上方系统，减少与底脚、基础和电机外壳的干涉。

在设备选型和建模校核中，需要重点关注三个空间关系。其一，泵头前端拆卸方向不能被阀门、管路或机架遮挡，否则维护叶轮、密封件时操作空间不足；其二，侧向管口上方应保留弯管旋转和卡箍紧固空间，尤其在采用软管连接时，弯曲半径不能过小；其三，接线盒外侧应留出开盖和线缆弯曲半径，不能紧贴槽壁或护栏。底脚孔周围还要考虑扳手空间，地脚螺栓拧紧后不得与泵壳下缘发生干涉。

该模型对机械设计人员的价值在于，它完整呈现了洗涤离心泵在成套设备中的典型包络：既有动力筒体的长向尺寸，又有泵头接口的径向突出，还包含电气盒和安装支架这些容易在管路布置中被忽略的细节。将其放入清洗机、循环槽或喷淋系统装配时，可以直接用于检查管路高度、泵脚支撑、检修通道和相邻部件间距，也能作为同类卧式泵选型布置时的空间参考。
