液压阀配套复合传动齿轮箱结构设计

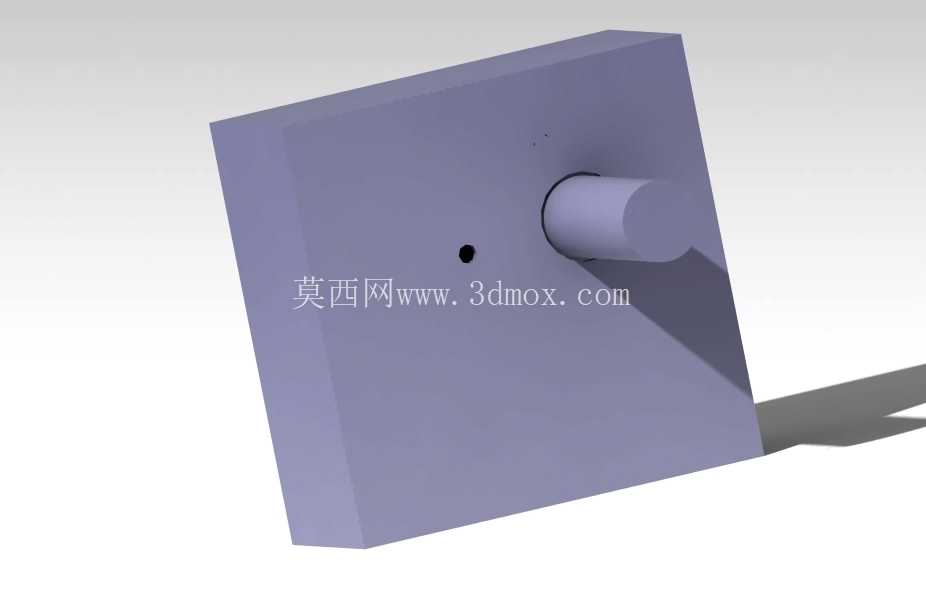

　　在液压系统的阀组动力配套场景中，这类齿轮箱的核心作用是完成小扭矩输入到大扭矩输出的匹配，同时调整动力输出轴的空间方位，适配液压阀组紧凑的安装布局。很多现场做液压站改造的工程师都遇到过，标准液压阀的驱动扭矩和现场执行端的输入要求不匹配，要么是转速过高导致阀件开关冲击大，要么是输出轴的朝向和管路布局干涉，这时候这类集成式的齿轮传动单元就能解决适配问题，不需要额外加装联轴器或者改管路走向，直接把齿轮箱的安装面贴合阀组的预设安装位即可。从结构设计上看，这个齿轮箱采用方正的箱体外形，没有多余的外凸结构，安装面做了整面的平面加工，平面度控制在适合密封贴合的公差范围内，安装时可以直接在箱体和阀组之间加装密封垫片，避免液压油渗漏。

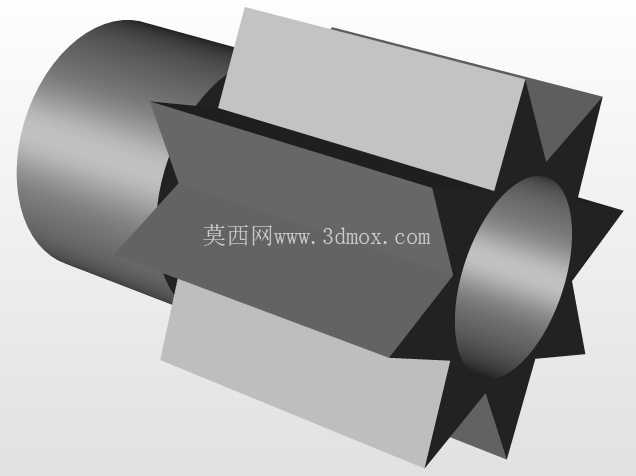

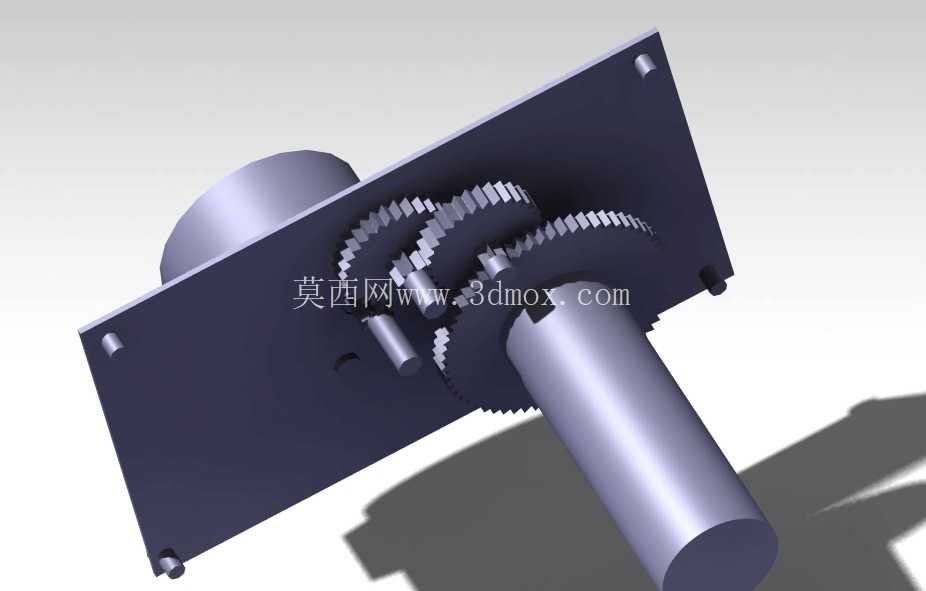

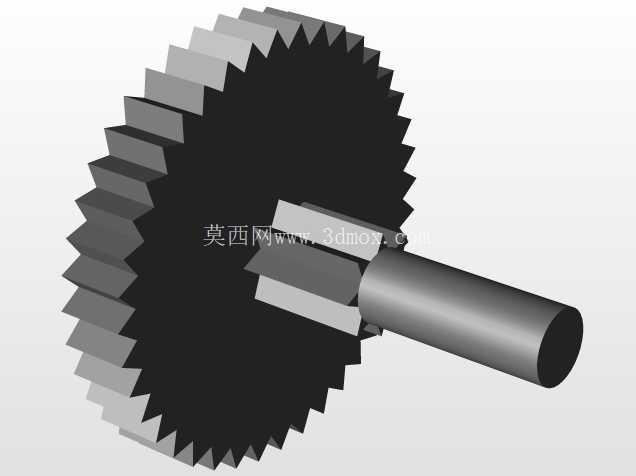

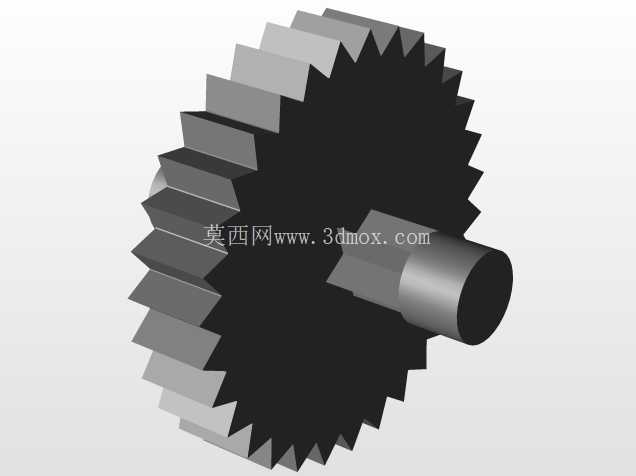

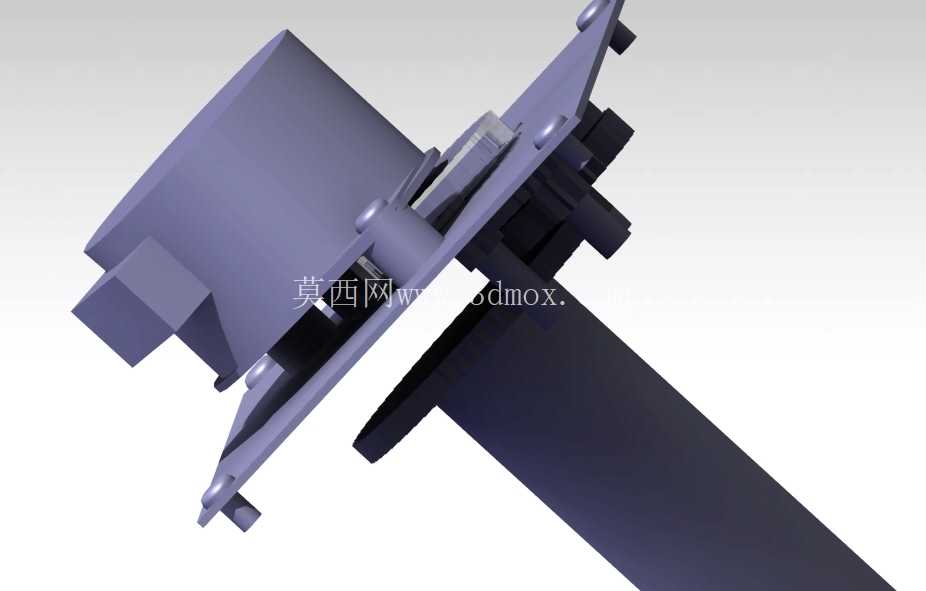

　　输出轴采用单轴伸出的结构，轴径和伸出长度都匹配常规液压阀的驱动接口尺寸，轴端没有做多余的键槽以外的结构，方便和阀件的驱动端直接套接，减少传动间隙。箱体侧面预留的小孔是定位销孔，安装时先穿入定位销完成箱体和阀组的同轴度定位，再拧紧紧固螺栓，能避免安装错位导致的轴系卡滞。传动结构上采用复合齿轮传动系统，不是单一的定轴齿轮啮合，而是整合了不同模数的齿轮组搭配，既可以实现固定的减速比，把输入侧的高转速低扭矩转化为输出侧的低转速大扭矩，满足液压阀开关动作的扭矩需求，又能通过齿轮的排布把输入轴的动力转向90度，适配液压阀组垂直于动力输入方向的安装需求。做结构设计的时候，箱体的壁厚是按照液压系统常见的16MPa工作压力下的振动载荷来核算的，不会因为长期的阀件开关振动出现箱体开裂或者齿轮啮合错位的问题。安装边界上，方正的箱体外形让它可以直接贴装在阀组的侧面，不需要额外预留侧面的操作空间，四个角的安装孔位和常规通径液压阀的安装孔距匹配，不需要重新在阀块上打孔，直接复用原有阀件的安装螺栓孔就能完成固定。输出轴的中心高度和箱体安装面的尺寸差经过精准核算，安装完成后输出轴和阀件的驱动孔同轴度误差控制在允许范围内，不会出现偏磨导致的轴封损坏。

　　在实际应用中，这类齿轮箱多用于工业液压站的阀组改造、工程机械液压系统的阀件驱动配套，尤其是在安装空间局促的设备上，比如小型挖掘机的主控阀组、机床液压系统的换向阀组，不需要改动原有阀块的油路布局，只需要加装这个齿轮箱就能解决驱动扭矩不足或者动力方向不匹配的问题。设计时特意把齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致阀件开关动作滞后，也不会因为间隙过小出现传动卡滞，在低温环境下液压油粘度升高的时候，也能保证传动顺畅。箱体的内部型腔是按照齿轮的啮合轨迹做的避让设计，没有多余的存油死角，齿轮润滑用的润滑脂可以均匀覆盖在所有啮合齿面，不需要额外加装复杂的润滑管路，日常维护只需要定期从侧面的注油孔补充润滑脂即可。

　　输出轴的轴封采用耐液压油的橡胶材质，即使有少量液压油从阀组侧渗漏过来，也不会侵入齿轮箱内部破坏润滑脂的性能，同时也能避免齿轮箱内的润滑脂泄漏污染液压系统。很多工程师在选型的时候会忽略安装面的平面度要求，这个齿轮箱的安装面经过精铣加工，表面粗糙度满足密封要求，不需要额外加工就能直接和阀块的安装面贴合，减少现场加工的工作量。齿轮的材质选用常规的合金结构钢，齿面经过淬火处理，硬度满足长期频繁换向的磨损要求，在液压阀每分钟数次的开关频率下，齿面的磨损量可以保证长期使用不需要更换齿轮。箱体采用铸铁材质，本身具备一定的减振效果，可以吸收齿轮啮合和阀件动作产生的振动，避免振动传递到整个阀组导致管路接头松动。
