热风焊台矩形扁平出风喷嘴替换件

这款矩形扁平喷嘴主要服务于电子返修工位上的热风拆焊作业，对应常见焊台热风枪的圆形出风接口，把原本集中发散的圆柱热气流整理成横向铺开的扁平风幕，在处理多引脚并排封装、连接器、排线座以及长条形贴片元件时，能让热量沿元件长度方向均匀覆盖，避免单点热风长时间停留造成局部过热。现场维修里遇到板对板连接器、屏蔽罩边缘、FPC座这类受热面狭长的对象，普通圆喷嘴要么热风覆盖范围过窄，需要来回拖动才能让焊锡同步熔化，要么气流集中在元件中部，两端引脚温度跟不上；矩形喷嘴的出风面把热风约束成宽而薄的流场，一次对位即可覆盖整排焊点，拆件时引脚受热同步性明显更好。

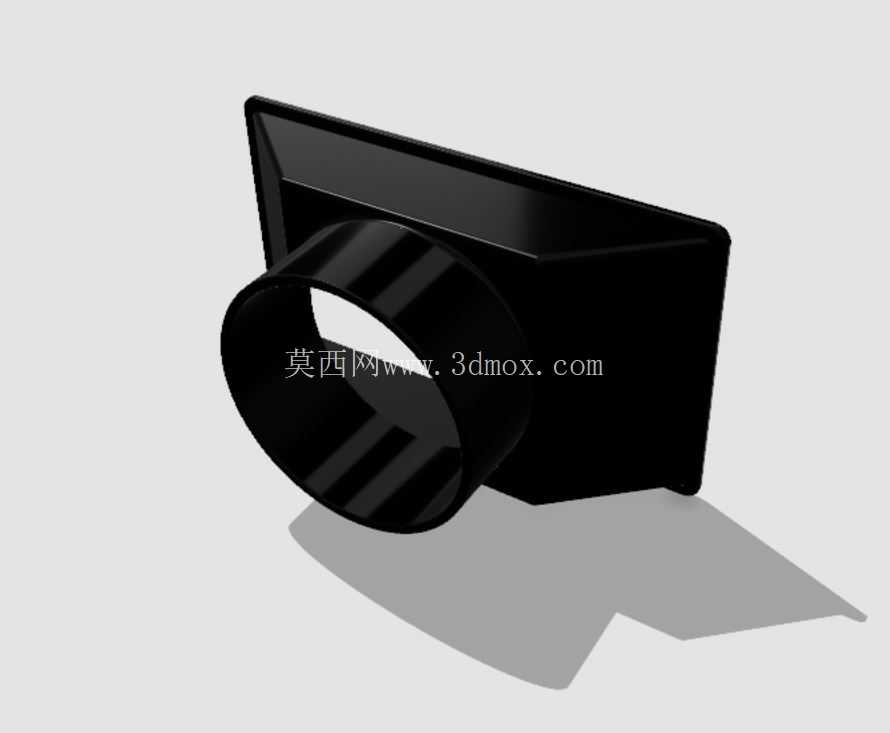

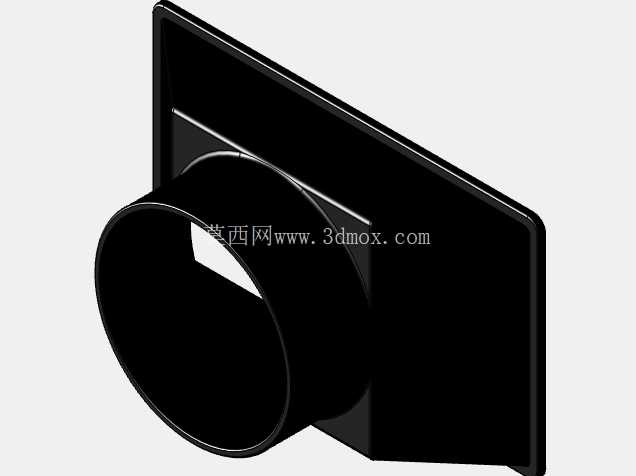

从结构上看，零件分为圆筒连接段和矩形扩压出风段两部分。圆筒段负责与热风枪手柄前端的出风管配合，内径按照常用焊台出风口外径设定，配合深度兼顾插接稳定性与拆装便利性，套入后依靠圆柱面贴合形成风道密封，不需要额外卡扣即可在常规热风压力下保持位置；筒壁厚度考虑了长期高温工况下的刚性，薄壁设计可以减少热容量，让开机后出风温度响应更快，同时避免壁面过薄在频繁插拔后出现圆度变形。矩形段从圆柱出口平滑过渡到扁平长方口，过渡区域采用连续变截面造型，引导气流从圆形断面逐步扩展为矩形断面，减少流道突变带来的涡流和压损，让热风到达出口时速度分布更均匀。

外形边界方面，矩形出风口的长边尺寸针对常见多引脚连接器和宽体芯片的受热宽度设计，短边方向收窄，控制风幕厚度，使热风集中作用在目标元件区域，降低对周边不耐温器件的热影响。喷嘴前端矩形法兰面略大于出风口，作业时可以靠近PCB表面形成半封闭热风回流空间，提升热量利用效率；法兰边缘做了圆角过渡，既减少应力集中，也避免操作中刮擦电路板或阻焊层。零件整体轴向长度控制在热风枪前端操作视线不被遮挡的范围内，焊接时操作者仍能从侧面观察元件焊点状态，配合显微镜或目视返修都比较顺手。

设计思路上优先保证风道顺畅和热场均匀，流道内部没有突兀台阶，圆柱到矩形的转换曲面沿周向平滑延展，热风通过时噪声和紊流都相对可控。出口断面面积与原圆形出风口保持合理匹配，不会因过度扩口导致风速衰减过大，也不会因截面收缩而增加风阻。材料选型面向持续高温热风环境，需具备较好的耐热性和尺寸稳定性，长期受热后不应出现翘曲、开裂或明显氧化掉屑，表面处理以耐高温黑色涂层为主，兼顾一定的防锈能力和外观一致性。

安装使用时，将圆筒段直接套入热风枪出风管，插接到位后矩形出风面朝向待拆焊元件，调整风嘴与板面距离即可形成宽幅热风带。针对不同作业对象，矩形风嘴尤其适合双排或多排并排引脚的同步加热，也可用于热缩套管、薄膜加热、小型塑料件热成型等需要线状热风的场合。建模时需要重点控制圆筒内径与出风口长宽尺寸的配合关系，过渡曲面要保证壁厚均匀，避免局部积热或强度薄弱；矩形法兰与圆筒连接处是热应力和插拔力共同作用的位置，圆角和壁厚过渡需要仔细处理。整个零件结构紧凑、无活动件，作为焊台易耗替换配件，在通讯设备维修、电路板返修、电子组装调试等场景中具有明确的实用价值。
