金色圆形金属门铃式按钮开关结构设计

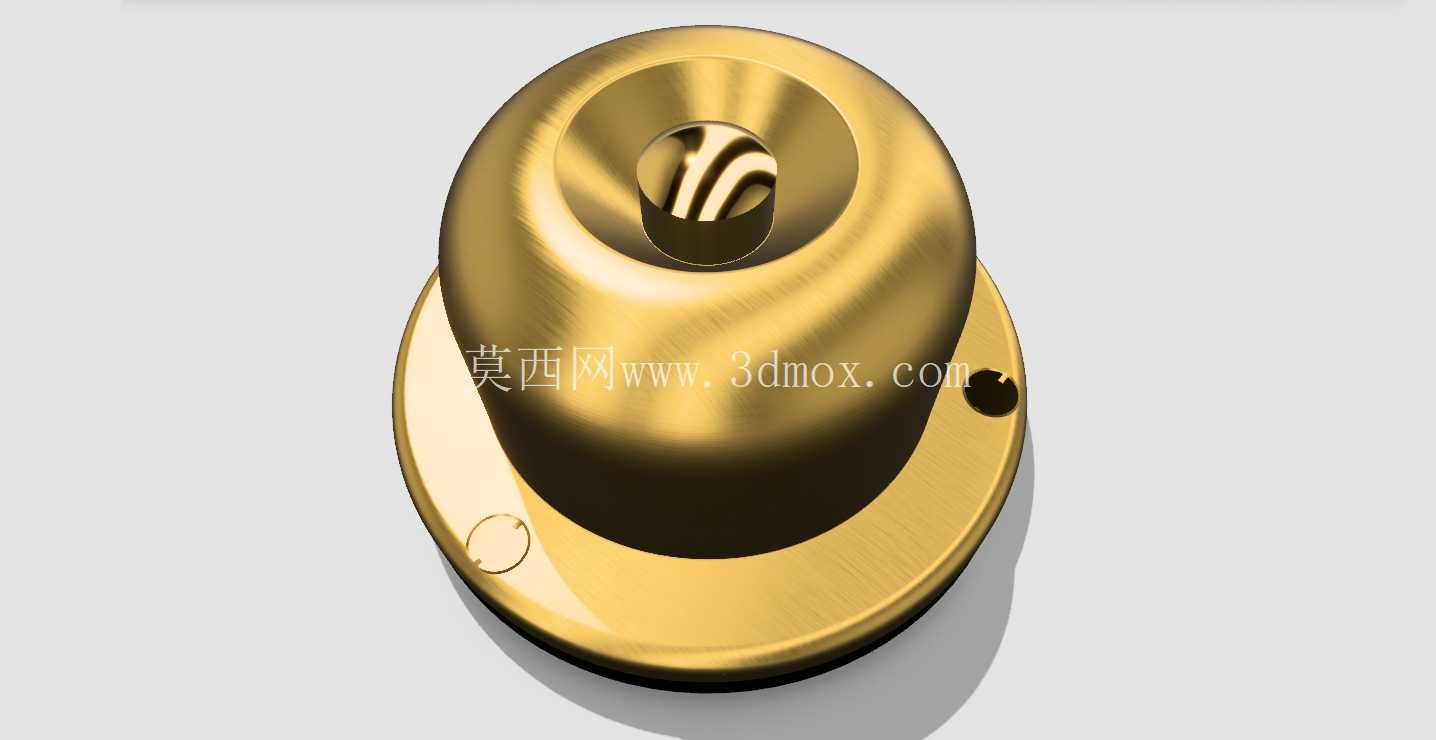

　　在民用建筑入户配套、商用空间门禁系统、工业设备操作面板的触发控制场景中，这类圆形金属门铃式按钮开关是应用频次极高的触发类执行部件，区别于常规塑料材质的轻触开关，全金属的结构设计让其能够适配高频率按压、户外暴露安装、存在轻微磕碰的使用场景，不会因为长期触碰出现外壳老化开裂、按键磨损掉漆的问题。从结构设计逻辑来看，这款开关采用一体式底座加按压帽的同轴装配结构，底座边缘预留的两个对称安装孔，适配M3规格的沉头螺丝固定，安装孔中心距按照常规86型暗装底盒的通用间距做了匹配，既可以直接嵌入标准墙面底盒安装，也可以通过转接法兰固定在设备金属面板上，底座的法兰边厚度控制在2.5mm，安装后突出安装面的总高度为18mm，不会因为突出过多造成过往人员的剐蹭，也不会因为突出量过小导致按压时触感不清晰。

　　按压帽的曲面采用大圆弧过渡设计，表面做了拉丝金属处理，手指接触的区域没有尖锐棱角，按压行程设定为1.5mm，按压力度控制在3-5N区间，既不会因为力度过轻造成误触发，也不会因为按压力度过大导致老人、儿童操作困难，按压帽中心的标识区域做了下沉式凹槽设计，后期可以粘贴夜光标识或者功能标识，不会因为长期摩擦导致标识脱落。内部的触发结构采用自复位弹片设计，按压到位后会发出清晰的咔嗒反馈声，让操作者无需观察就能确认触发动作完成，弹片的材质选用锡青铜，经过热处理后弹性稳定，能够承受超过10万次的按压循环不会出现弹性衰减，接触端采用银合金触点，导通电阻小，大电流通过时不会出现触点烧蚀的问题，适配12V-220V的宽电压触发回路，既可以直接驱动低压门铃回路，也可以通过中间继电器控制高压门禁、设备启动回路。

　　在安装边界的设计考量上，底座的出线孔预留了直径6mm的穿线空间，能够同时穿过两根0.75平方的控制线缆，底座背部设计有防水胶圈的安装槽，搭配配套的硅胶防水圈可以达到IP65的防护等级，能够直接安装在户外庭院门、露天设备操作位，不用担心雨水渗入造成内部短路。从实际选型适配的角度来说，这款开关的金属外壳做了整体镀金的表面处理，除了基础的防锈功能外，外观质感更适配轻奢风格的家装入户门、高端商用空间的服务呼叫点位，和黄铜材质的门把手、门锁五金件能够形成统一的视觉风格，不会出现五金配件质感不统一的问题。结构建模过程中，所有的配合公差都按照五金冲压件和机加工件的通用公差设定，按压帽和底座之间的配合间隙控制在0.1mm，既保证按压动作顺畅无卡滞，也不会因为间隙过大出现晃动、进灰的问题，底座的安装孔位做了沉头处理，螺丝安装后头部完全沉入孔位内，不会突出底座表面影响安装平整度，按压帽的内部做了加强筋结构，在保证整体壁厚均匀的前提下提升了结构强度，即使受到垂直方向的意外冲击也不会出现按压帽变形凹陷的问题。

　　在实际工程应用中，这类开关除了作为门铃触发按钮使用外，还可以作为设备的急停复位按钮、服务呼叫按钮、门禁出门按钮使用，只需要根据实际回路的电流参数选择对应的触点容量规格即可，通用的安装尺寸让它可以直接替换市面上同规格的塑料按钮开关，不需要重新在安装面板上开孔，大幅降低了后期改造替换的施工成本。建模时针对金属拉丝材质的渲染表现，也还原了真实黄铜拉丝的纹理走向和金属反光特性，能够直接用于产品宣传效果图、安装示意动画的制作，不需要再额外调整材质参数，所有的结构倒角都按照实际机加工的工艺要求做了处理，没有出现工艺无法实现的尖锐内角，导出的加工图纸可以直接用于五金冲压模具的开发、机加工工序的编程，不需要二次修改结构细节。
