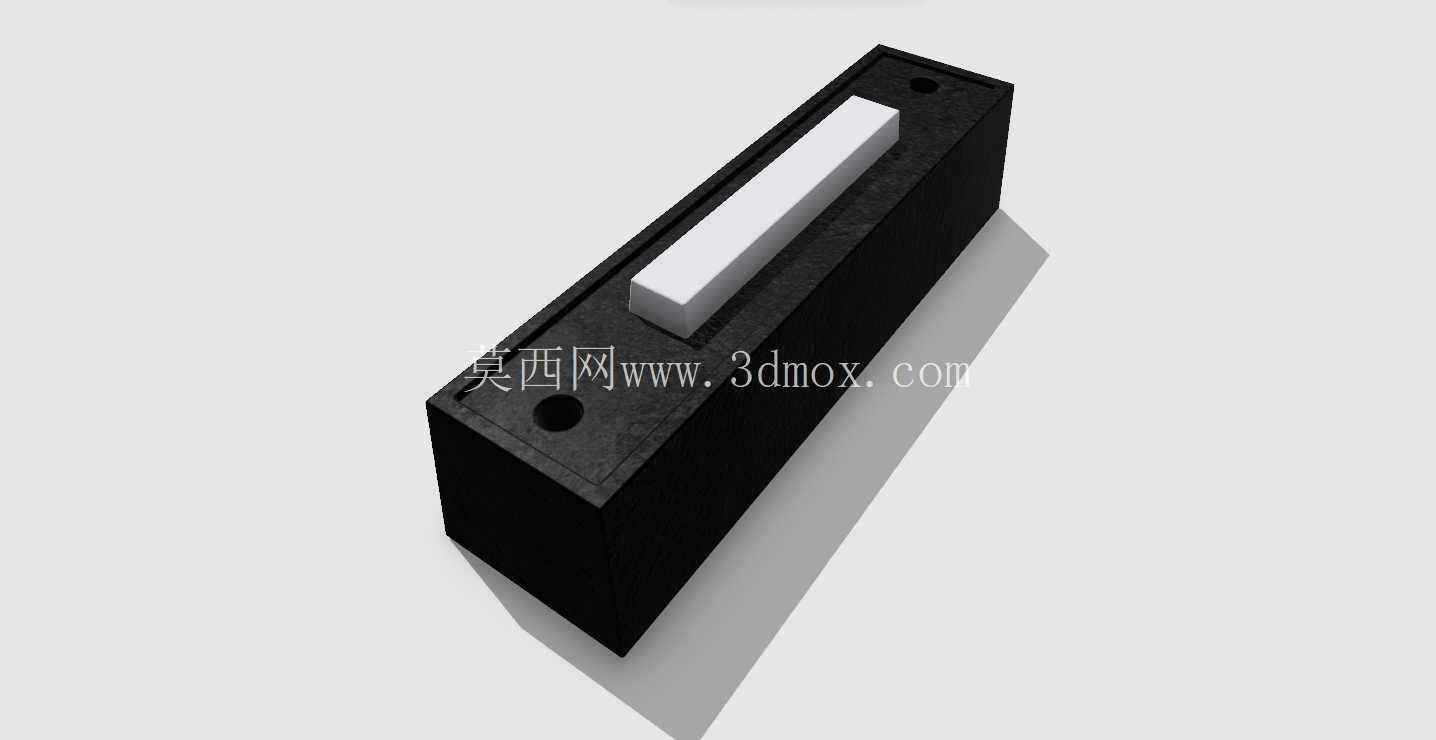

矩形外壳门铃式按压开关结构设计

这款矩形外壳的按压式执行控件，常被用作入户门铃触发部件，也可适配小型设备的启停触发场景，在民用门禁系统、小型电控终端、低压信号回路里都能见到同结构产品的应用。从实际使用场景来看，这类控件大多安装在入户门侧边墙面、设备操作面板的预留开孔位，日常使用频次高，需要承受反复的按压力度，同时要兼顾外露安装的防尘适配性，因此外壳采用黑色硬质塑料材质，表面做哑光处理，既不容易留存日常触碰的指纹污渍，也能在长期光照环境下延缓材质老化变色。

设计层面优先考虑了按压行程的反馈手感，按键部分采用长条形凸起结构，宽度适配成年人手指指腹的接触面积，按压时不需要刻意对准点位，哪怕是夜间视线不佳的场景，凭触觉也能快速触发。按键与外壳的配合间隙控制在0.15mm以内，既保证按压过程没有卡滞感，也能避免日常灰尘、溅落的水渍渗入内部触点结构，延长内部导电部件的使用寿命。外壳整体为规整长方体结构，3/4英寸的宽度尺寸适配市面绝大多数标准86型暗盒的侧边安装位，也可以直接通过外壳两端的预留沉孔用自攻螺丝固定在平面基材上，安装时不需要额外定制异形开孔，通用适配性较强。

从结构逻辑来看，内部采用直上直下的按压传动结构，没有多余的拐臂或者连杆部件，减少了传动过程中的机械损耗，理论按压寿命可以达到五万次以上，完全覆盖民用场景下十余年的使用需求。按键的复位依靠内置的微型弹簧，弹簧劲度系数经过调校，按压力度控制在12N到18N之间，既不会因为力度太轻导致误触发，也不会因为按压力度过大造成使用时的生硬感，按压到位时会有清晰的触感反馈，让使用者明确知晓触发动作已经完成。外壳的边角做了R0.8的圆角处理，没有尖锐的棱角，外露安装时不会剐蹭过往人员的衣物或者皮肤，黑色外壳搭配浅灰色按键的配色，适配绝大多数装修风格的墙面或者设备面板，不会显得突兀。

在安装边界上，这款控件的整体厚度控制在18mm，暗装时嵌入墙面的深度只需要15mm即可，不需要对墙体做过深的开槽，明装时突出墙面的厚度也不会显得累赘，不会因为突出过多造成意外磕碰。外壳两端的安装孔位中心距为42mm，和常规小型低压控件的安装孔距通用，替换旧有损坏的同类型控件时，可以直接利用原有开孔位安装，不需要重新打孔，降低后期维护替换的成本。内部触点采用铜质镀银材质，接触电阻小，通过低压信号时不会出现触点发热或者信号衰减的问题，适配12V到36V的低压信号回路，既可以直接连接门铃的发声模块，也可以接入PLC的信号输入端口作为小型设备的触发按钮使用，场景适配范围较广。

建模过程中对按键和外壳的配合公差做了反复校验，确保装配后按键没有左右晃量，上下滑动顺畅，外壳的分型面设置在底部边缘，合模线不会出现在外露的正面和侧面，保证成品外观的整洁度。外壳内壁设置了两条定位筋，用于固定内部的触点模块，装配时不需要额外打胶，依靠卡扣和筋位的配合就能把内部模块牢牢固定，减少装配工序的同时，也方便后期损坏时拆解维修。按键的底部设置了限位凸台，按压到最大行程时凸台会和外壳内部的挡边接触，避免按压力度过大损坏内部弹簧或者触点结构，从结构设计上规避了使用过程中因为暴力按压造成的部件损坏问题。
