12寸Class150Y型三通管道连接结构设计

　　在工业流体输送系统的管路布设场景中，Y型三通是实现管路分流、合流功能的核心连接件，这款12英寸公称通径、Class150压力等级的Y型三通，主要应用于市政给排水主管分支、化工介质常温输送管网、工业循环水系统等中低压管路场景，相比等径正三通，Y型结构的流体转向夹角更平缓，能大幅降低介质流经接头时的局部阻力损失，减少湍流引发的管路振动与噪音，尤其适配大流量、对管路压损控制有明确要求的输送工况。

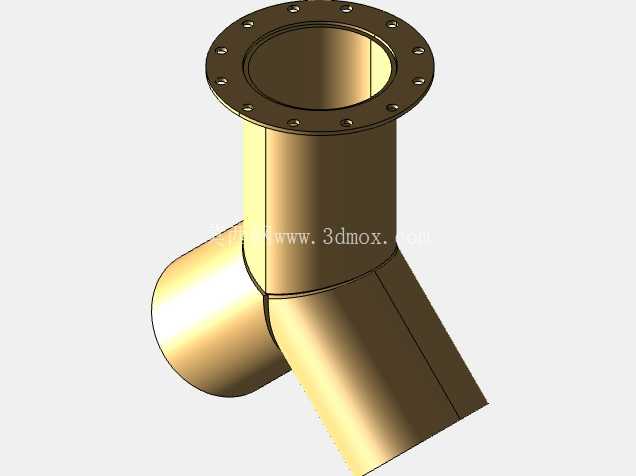

　　从结构功能来看，该三通采用三个接口等径设计，其中垂直向上的接口带凸面带颈法兰结构，法兰端面均匀分布螺栓孔，用于和上游直管段、阀门或泵组出口做刚性密封连接，两个斜向分支接口夹角为90度，可对接同规格的下游管路，实现单路输入双路输出、或是双路输入单路输出的流体换向需求，接头内部流道做圆弧过渡处理，不存在直角突变的结构死角，能减少介质内杂质在接头位置的淤积，降低长期运行后的管路堵塞风险。

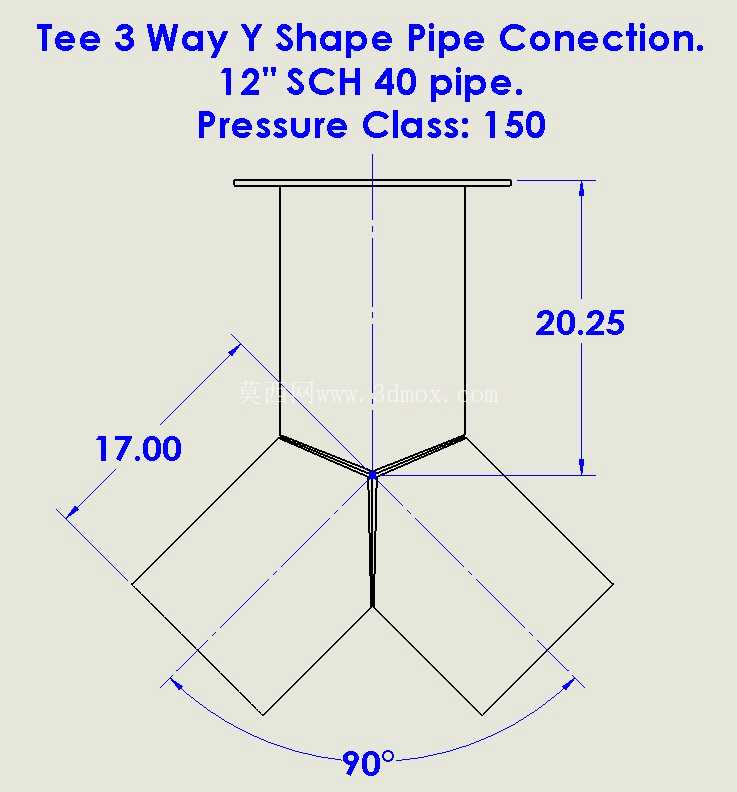

　　设计过程中首先要匹配压力等级对应的壁厚要求，Class150对应公称压力2.0MPa，结合12英寸SCH40的管壁厚度标准，先确定主管与支管的壁厚基准，再通过放样确定Y型相贯线的切割轨迹，三个接口的同轴度、相贯线位置的焊接坡口角度是建模时的核心管控点，要保证后续焊接或一体成型时的结构强度，避免应力集中在相贯线位置引发承压开裂。从安装边界尺寸来看，该三通法兰端面到支管轴线交点的垂直距离为20.25英寸，支管外边缘到主管轴线的水平单侧距离为17英寸，安装前需要提前预留对应的操作空间，尤其是法兰对接位置要留出螺栓紧固的操作余量，避免现场安装时出现空间干涉，法兰密封面的平面度要满足密封要求，对接时需匹配对应压力等级的密封垫片，按照对角顺序分次紧固法兰螺栓，保证密封面受力均匀，避免运行时出现介质渗漏。

　　这类大口径Y型三通在实际管路布设时，还要根据管路整体受力情况在接头位置加装支撑管架，因为大口径管路充液后自身重量较大，接头位置作为管路的变向节点，会承受介质流动带来的冲击力与管路自身的重力载荷，合理设置支撑能避免接头位置长期受交变载荷出现焊缝开裂、法兰密封失效等问题。建模过程中要重点核对法兰的螺栓孔分布圆直径、螺栓孔数量与孔径，保证和同等级标准法兰的互换性，流道部分的曲面过渡要顺滑，不能出现建模时的曲面棱角，否则后续做流体仿真时会出现局部流速异常的失真结果，也会和实际产品的流道特性存在偏差。对于管路设计人员来说，这类标准压力等级的三通建模，既要符合行业对应的管道规范要求，也要兼顾现场安装的操作便利性，尺寸标注时要明确给出安装定位的基准尺寸，方便施工人员现场做管路预制与对接，减少现场切割调整的工作量。
