工业车间侧接式集烟除尘罩管路结构

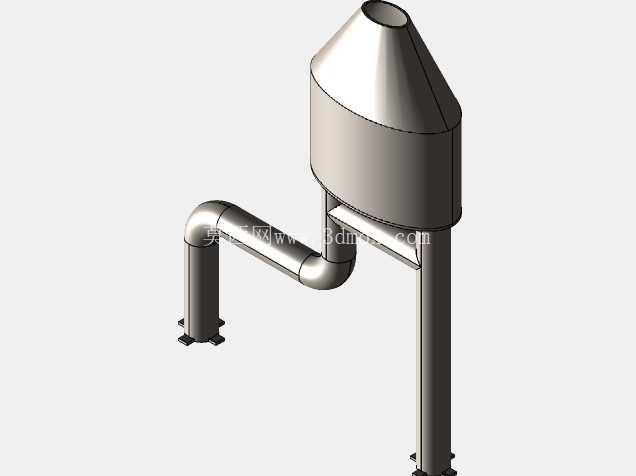

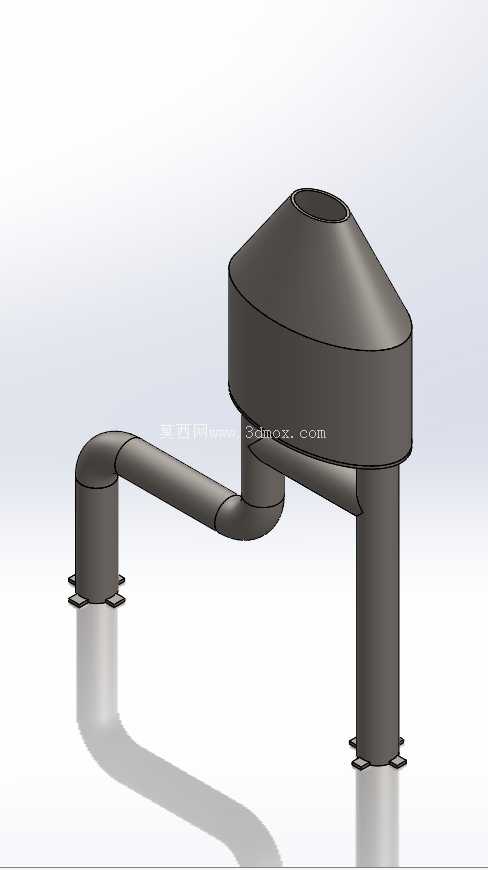

这套侧接式集烟除尘罩结构，面向小型焊接工位、手工打磨台、实验加热操作台这类局部产烟场景做结构落地，整体没有采用常规顶吸罩居中接管的布局，而是把主集烟腔体做成横向椭圆盘状，排烟弯管从腔体侧下方引出，再通过两根落地立柱承担全部竖向载荷，现场排布时可以把产烟设备直接安置在椭圆罩正下方，罩口下缘距离作业面预留出操作人员伸手操作、工件上下料的活动空间，不会像居中下垂管路那样遮挡工人视线、阻碍吊具取放工件。

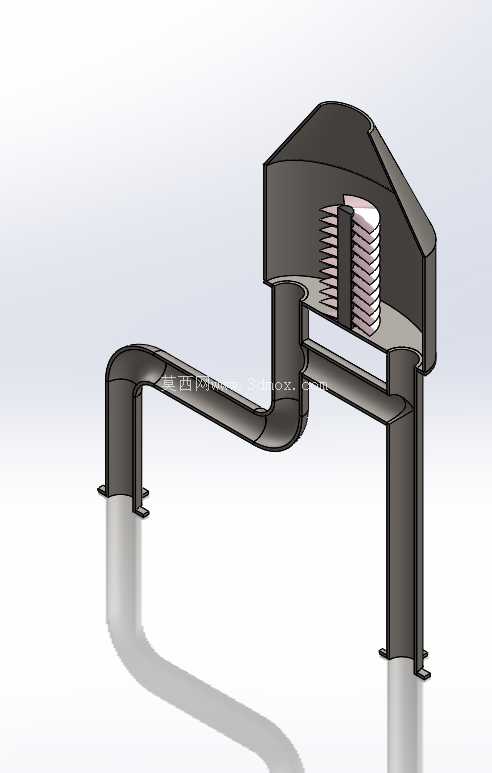

从气流组织的设计逻辑来看，椭圆长轴沿工位长度方向延伸，罩口覆盖范围比同截面积圆形罩更适配长条形作业台，烟尘从产烟点上升后，先进入上方扩容的集烟腔，腔体内部流通截面突然扩大，烟气流速快速降低，大颗粒焊接飞溅、打磨粉尘会在腔体内初步沉降，避免高速气流直接把粗颗粒带入后续风管造成弯头处磨穿；侧部引出的90度弯管做了大曲率圆弧过渡，没有采用直角拼接弯头，烟气转向时局部阻力损失更小，弯管内壁也不容易积灰。腔体顶部居中设置了检查口与端盖，日常运维时可以拆开端盖清理腔体内沉降的积尘，不需要整体拆卸罩体，端盖和腔体之间预留密封面，现场装配时加装密封垫就能控制漏风率。

支撑结构部分，两根竖向立柱分别布置在椭圆腔体的两端下方，立柱底部焊接方形安装脚板，脚板上开四个地脚螺栓孔，现场安装时直接在混凝土地面打膨胀螺栓固定，不需要额外搭建顶部吊架，对于厂房层高较高、屋面承重不足的老车间尤其适用，省去了从屋架下弦吊挂承重的加固成本。立柱和腔体侧壁之间设置三角加强筋，承受罩体自重、风管侧拉力以及偶尔的人员倚靠载荷，校核时按悬臂立柱承受偏心竖向载荷加水平风载工况计算，脚板厚度和立柱管径匹配常规通风设备的安全系数，长期运行不会出现罩体晃动、焊缝开裂的问题。

安装边界方面，整套结构的横向占用宽度随椭圆罩长轴确定，两根立柱的外侧间距略小于罩体长度，立柱距离工位台边缘预留出人员通行、设备检修的通道，侧接排烟管的出口高度可以对接车间常规支风管标高，管路走向可以顺着车间立柱旁排布，不占用工位正上方的吊装空间。如果产烟点存在横向飞溅火花，还可以在椭圆罩下缘加装可拆卸挡火裙边，裙边用薄钢板折弯制作，通过螺栓和罩体下法兰连接，既可以阻挡火花外溅，又能在罩口处形成负压围挡，减少周围横向气流对排烟捕集效率的干扰。

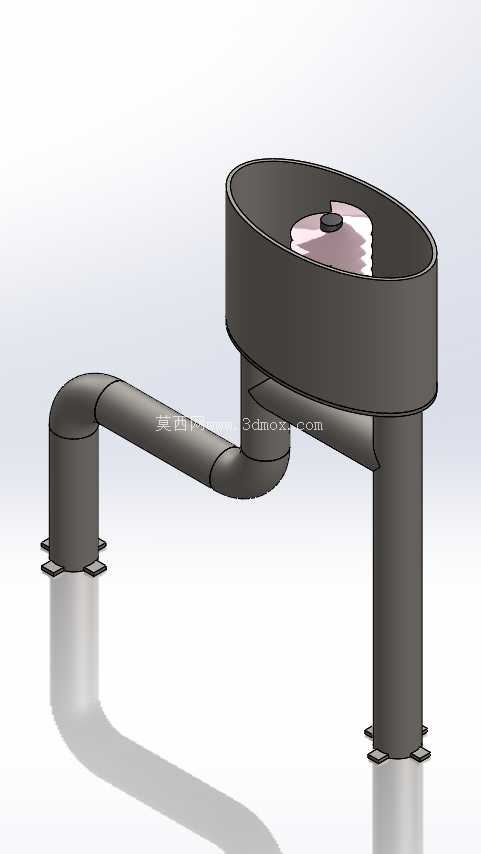

建模过程中，弯管部分采用大曲率扫略特征生成，椭圆罩腔体用薄壁抽壳结构处理，内壁过渡位置全部做圆角顺滑处理，避免出现气流死区造成积尘；底部脚板的螺栓孔、顶部检查口的端盖配合位都按实际装配尺寸建模，工程人员导出工程图后可以直接拆分钣金件下料，立柱采用标准钢管采购，现场组焊工作量小。这类结构区别于大型中央除尘系统的庞大管网，属于局部排风单元，既可以单独对接小型滤筒除尘器独立运行，也可以通过支管接入车间集中除尘系统，在五金维修工位、院校焊接实训台、小型饰品打磨作坊里都能灵活布置，安装时不需要大规模改造厂房管线，就位后固定地脚、对接排烟管即可投入使用。
