六英寸多向交汇钣金管道接头结构

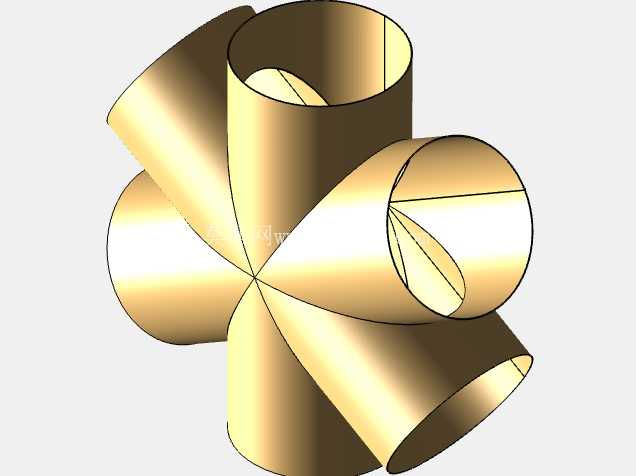

　　该构件面向集中排风、除尘支管汇流、工艺管路转接以及通风设备内部多通道汇合等场景，核心作用是把多个方向相近的圆形管道在同一节点处平滑并入主干通路。相比采用铸件或焊接拼组的传统多通件，这类薄壁钣金结构重量更轻，单件材料利用率高，适合小批量定制和现场管路改造。结构由六根等径圆管围绕中心区域呈放射状交汇，各管端保留标准直段，便于与卡箍、法兰或插接段配合；中心相贯区域通过连续曲面过渡，避免气流在交汇处形成突兀台阶。实际布置时，管端轴线分布决定了外接管路的最小转弯空间，设备框架或墙板开孔需要按各管口外圆直径预留装配间隙，并在相邻管道之间留出保温层、密封带或紧固件操作位置。

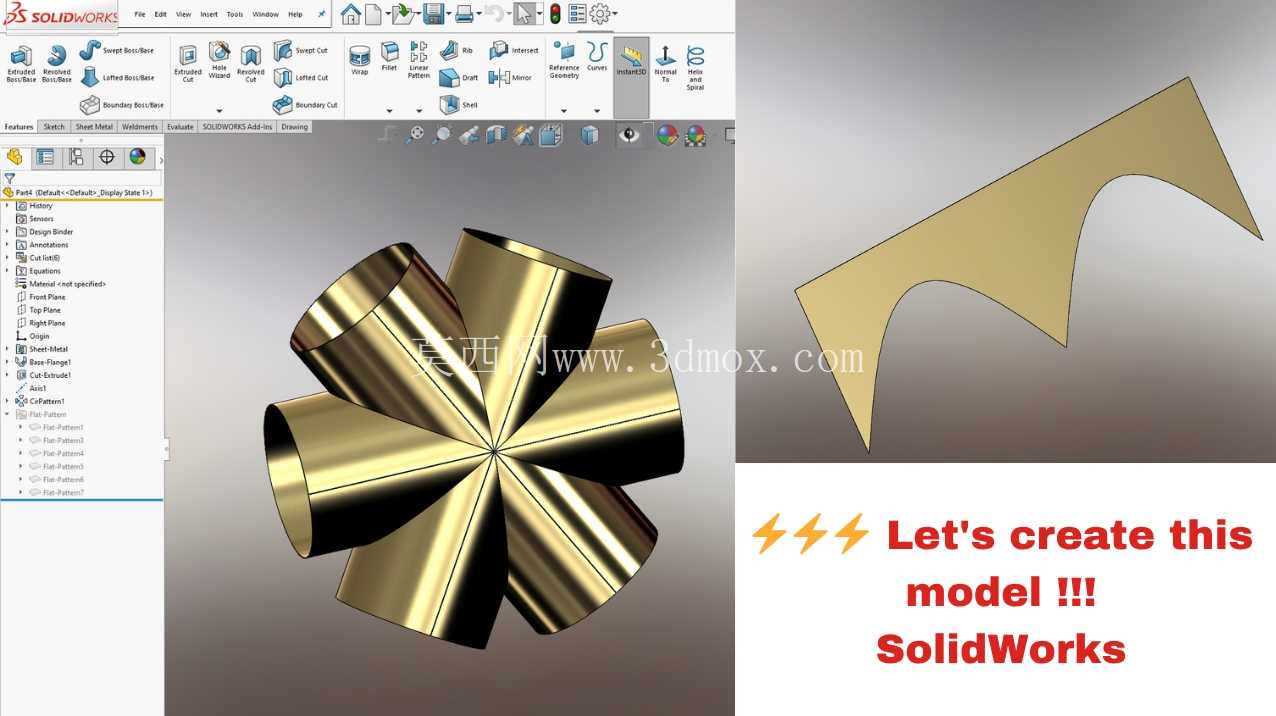

　　若用于含尘气流，接头内部应尽量减少死角，折边和接缝方向要顺应物料流动，防止颗粒在低洼处堆积。建模过程先确定六个管口的空间方位和中心交汇点，再以圆管轴线为骨架生成薄壁实体。相贯线不是简单平面切割得到，而是随相邻管壁交叠关系形成空间曲线；展开时必须保留折弯补偿和焊缝余量，否则激光下料后卷制会出现端口错边。钣金件壁厚通常根据管径、输送介质压力和支撑跨距选择，通风系统可采用较薄板，带压或磨蚀工况则需提高壁厚并在接缝处增设加强。管口直段长度不能过短，太短会导致卡箍压紧区不足，也会让现场对中困难；过长则增加材料占用并使整体包络尺寸变大。中心交汇区是刚度薄弱位置，薄板在多管相贯后容易产生局部凹陷，必要时可在外侧设置加强筋、抱箍或支撑耳板。

　　安装边界上，六个方向的管口会同时占用径向空间，设计初期就要核对周边梁、柱、阀门和检修门的位置，避免装配后管路无法旋转锁紧。对于需要分段运输的大型接头，可沿相贯区域拆成若干瓣片，瓣片之间用折边、点焊或连续焊缝连接；拆分线应避开高应力交汇处，并保证每块板件能够从板材上稳定展开。曲面过渡处的折弯不能依赖单一锐弯，更多通过卷圆、压弧和校形完成，因此三维模型中需要明确理论曲面、中性层和下料轮廓之间的关系。管路对接端可根据工况选择平口、翻边或承插结构：平口适合外套卡箍，翻边便于法兰压紧，承插结构则有利于现场快速插接。密封方面，薄壁钣金件自身焊接变形较明显，相贯焊缝应采用对称分段施焊，减少中心区域扭曲。

　　若用于废气或粉尘系统，焊缝连续性直接影响漏风率；若用于普通通风，可在接缝处涂密封胶并辅以咬口结构。从维护角度看，多向接头位于管路节点，周围应保留检修视野，必要时在附近直管段设置检查口，而不是在复杂交汇面上开孔，以免破坏钣金展开和受力连续性。模型表达的重点不只是外观造型，还包括各圆管相贯关系、薄壁厚度方向、可展开曲面边界以及管口装配基准。结构工程师在复用此类方案时，应先根据实际风量、流速和管径重新计算管口夹角与中心距，再调整展开板片；制造人员则需依据下料轮廓核对板材纹理、压弧方向和焊接顺序，使成品既能满足管路汇接功能，也能在有限设备空间内完成安装。
