快装式带底座管道固定夹持结构

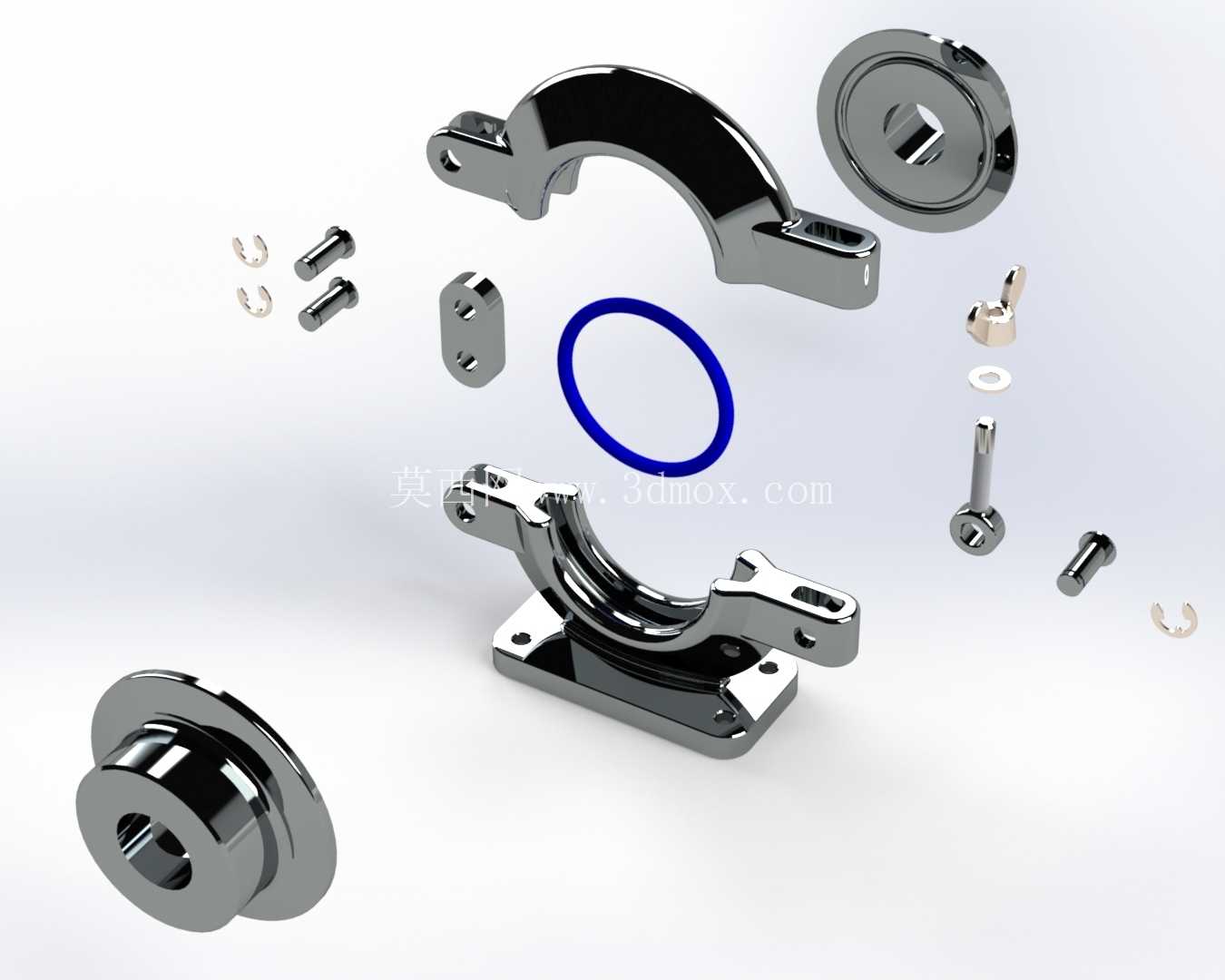

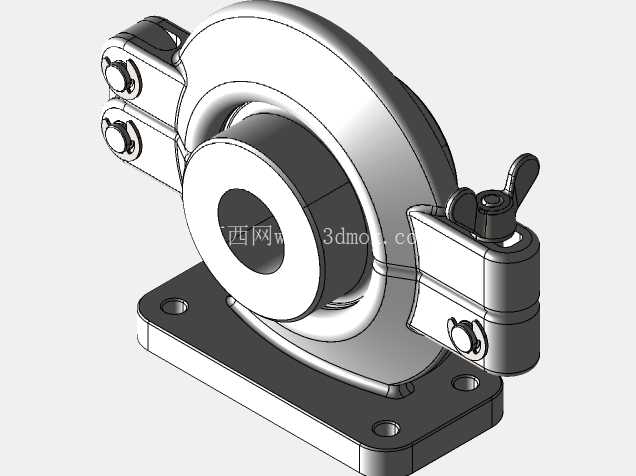

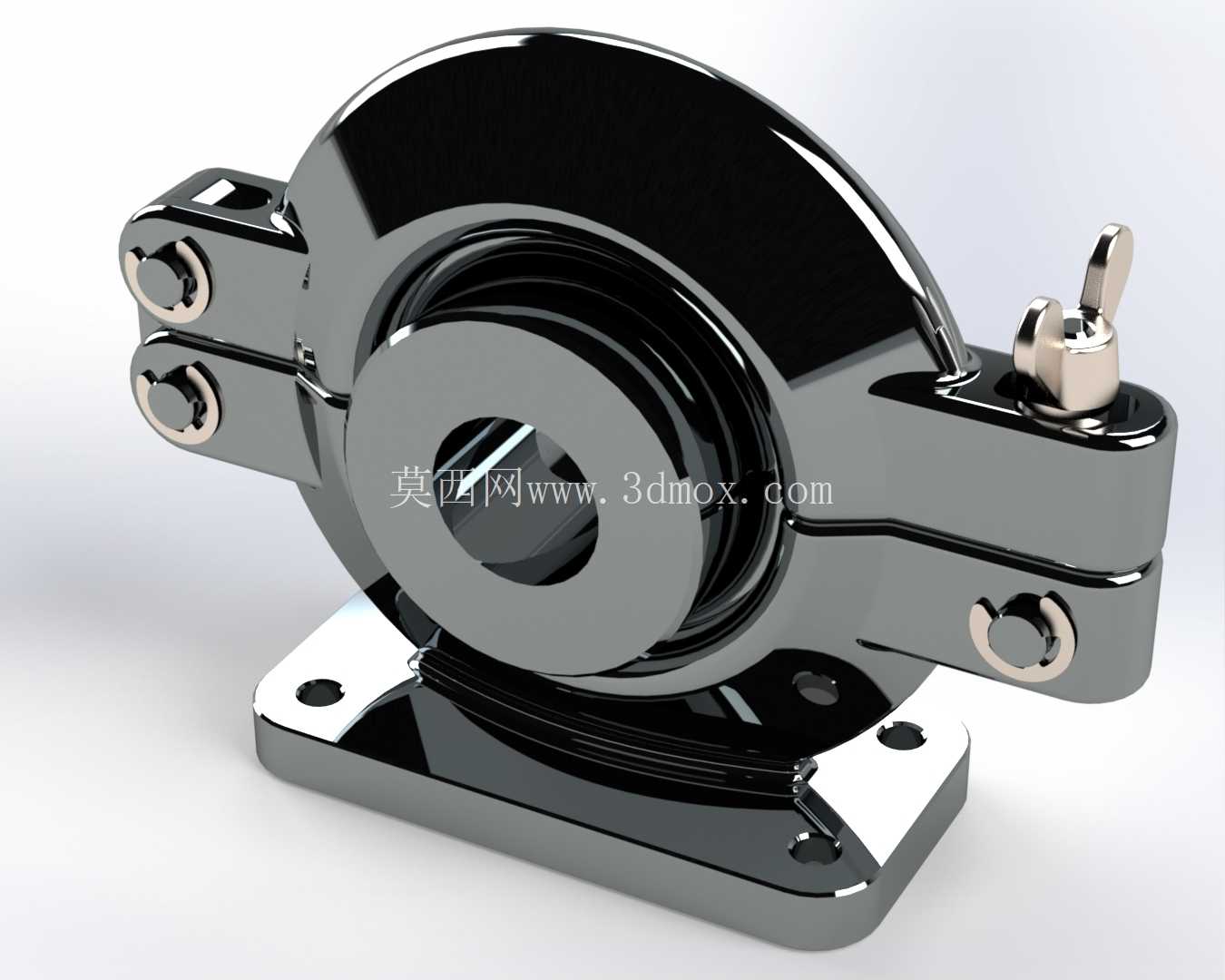

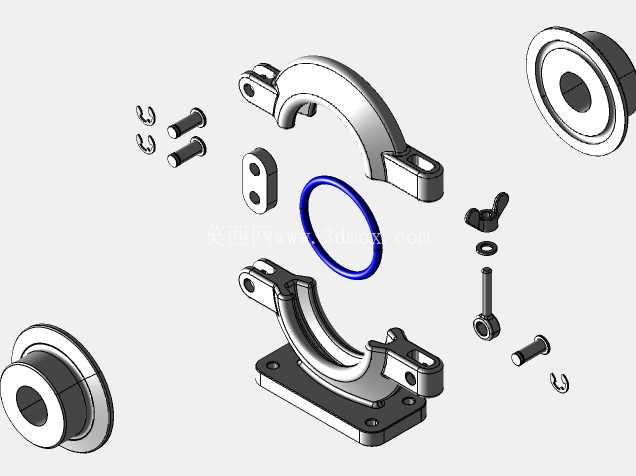

　　这类带安装底座的快开式管道夹持结构，常应用在食品级流体输送管路、实验室气路布设、小型液压站旁通管路以及洁净车间压缩空气支路的固定场景中，区别于传统的U型螺栓管卡，它的核心优势在于无需完全拆卸紧固件即可完成管路的拆装维护，在需要频繁更换管路段、定期清理管路内壁的工况下，能大幅缩减运维的拆装工时。从结构设计逻辑来看，整体采用分体式铰接结构，主体夹持环分为上下两个半环，一侧通过铰接销轴实现开合动作，另一侧搭配翼形快拧锁扣，无需额外工具即可手动完成锁紧与松开操作，适配现场无工具快速作业的需求。

　　底部的安装底座采用带安装孔的平板式结构，两个对称布置的安装孔可适配M6-M8规格的膨胀螺栓或机螺钉，能直接固定在设备机架表面、墙面预埋钢板或者管路支吊架的横梁上，安装基准面做了铣平处理，保证夹持环的中心轴线与安装面的平行度控制在0.1mm以内，避免管路安装后出现额外的装配应力。夹持环的内壁做了圆弧过渡处理，没有尖锐棱角，和管道外壁的接触面积占整圈周长的75%以上，相比点接触式的管卡，能有效降低局部压强，避免薄壁金属管或者塑料软管被夹变形，针对不同外径的管路，还可以在夹持环内壁加装不同厚度的橡胶减震垫，既可以补偿管径公差，也能吸收管路运行时产生的振动，降低管路共振产生的噪音。

　　结构上的铰接部位采用了带防脱卡槽的销轴设计，频繁开合也不会出现销轴脱出的问题，锁扣位置的翼形螺母做了滚花处理，手部沾有少量油污或者佩戴薄劳保手套时也能顺利拧动，锁扣的压紧行程预留了3mm的调节量，可以适配管壁公差在±1mm范围内的管材，不需要额外加工调整垫片。从安装边界来看，整体结构的横向总宽度在开合状态下比锁紧状态宽出40mm，现场布设时需要预留足够的操作空间，方便手动开合锁扣完成管路拆装，底座的安装孔中心距为65mm，安装时需要提前在固定面打好对应孔位，保证安装后夹持环的中心高度和管路设计标高一致，避免管路出现强制对位的情况。

　　夹持环的中心通孔直径适配40mm外径的标准管材，也可以根据实际管路尺寸调整环体内径，覆盖DN15到DN50的常用管路规格，结构主体采用金属材质做镀铬处理，表面光洁度高，不易积尘，也能耐受常规工况下的水汽、弱腐蚀介质侵蚀，适合在食品加工、制药、实验室等对洁净度有一定要求的场景使用。在实际管路布设中，这类管夹的布置间距需要根据管材的刚度调整，针对不锈钢硬管，间距可以设置在1.5m到2m之间，如果是PVC或者PPR类的塑料管材，间距需要缩小到0.8m到1m，避免管路充液后出现下垂变形，在管路转弯、阀门接口等应力集中的位置，需要在接口两侧100mm位置各加装一个该类管夹，分担接口处的受力，避免长期运行后接口出现渗漏。结构设计时特意做了等强度优化，底座和夹持环连接的位置做了圆角过渡，避免应力集中导致的结构断裂，整体的承重能力可以达到15kg，完全满足常规支路管路的固定承重需求，不需要额外增加加强筋结构，也能控制整体的重量和加工成本。
