壁挂式天然气调压调节管路集成装置

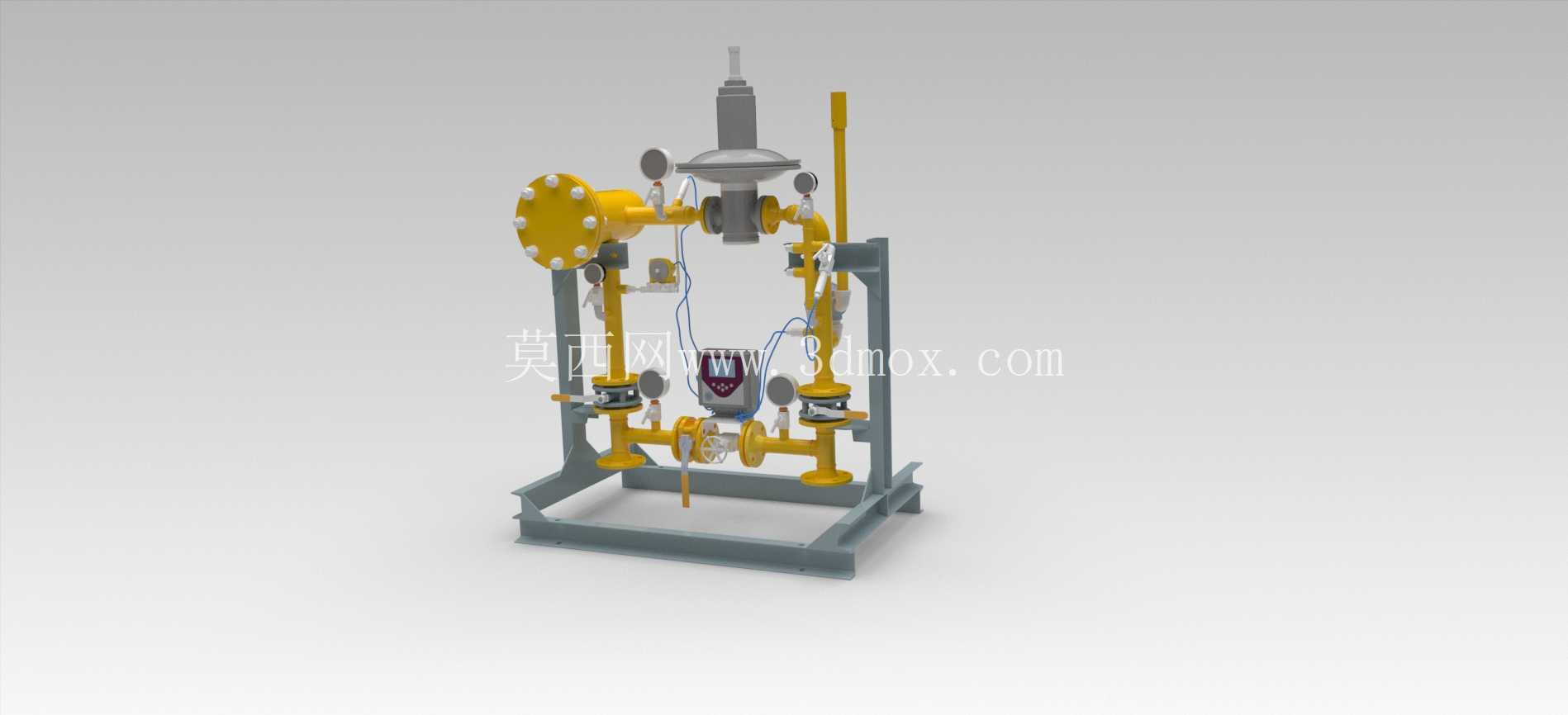

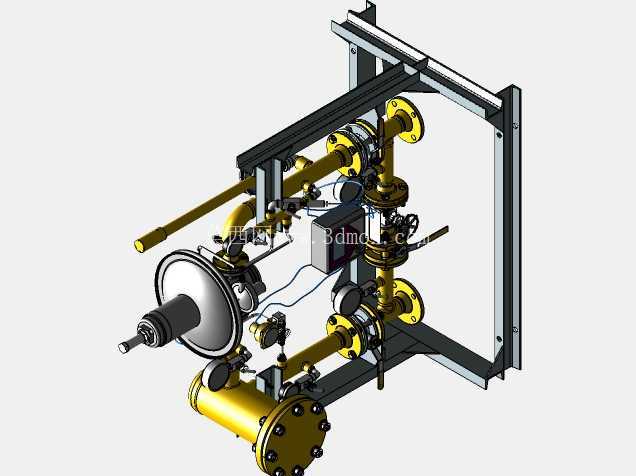

　　这套集成式燃气调压装置，主要面向中小型工商业燃气供气场景、楼栋调压计量场景设计，替代传统分散拼装的调压管路组件，解决现场散件安装工序繁琐、管路排布杂乱、密封点多易泄漏的实际工程痛点。从结构设计逻辑来看，整套装置采用壁挂式安装框架，框架采用型钢焊接成型，所有管路、阀件、调压组件均预先集成固定在框架上，现场安装仅需完成进出口法兰对接、信号线路接驳即可投入使用，大幅压缩现场施工周期，降低现场安装的密封施工风险。装置的核心调压单元采用直接作用式调压结构，主调压阀的膜片执行机构直接感应出口侧压力变化，通过连杆机构驱动阀芯开度调整，无需额外外接控制气源，结构可靠性更高，适配无外接辅助气源的中小型供气场景。

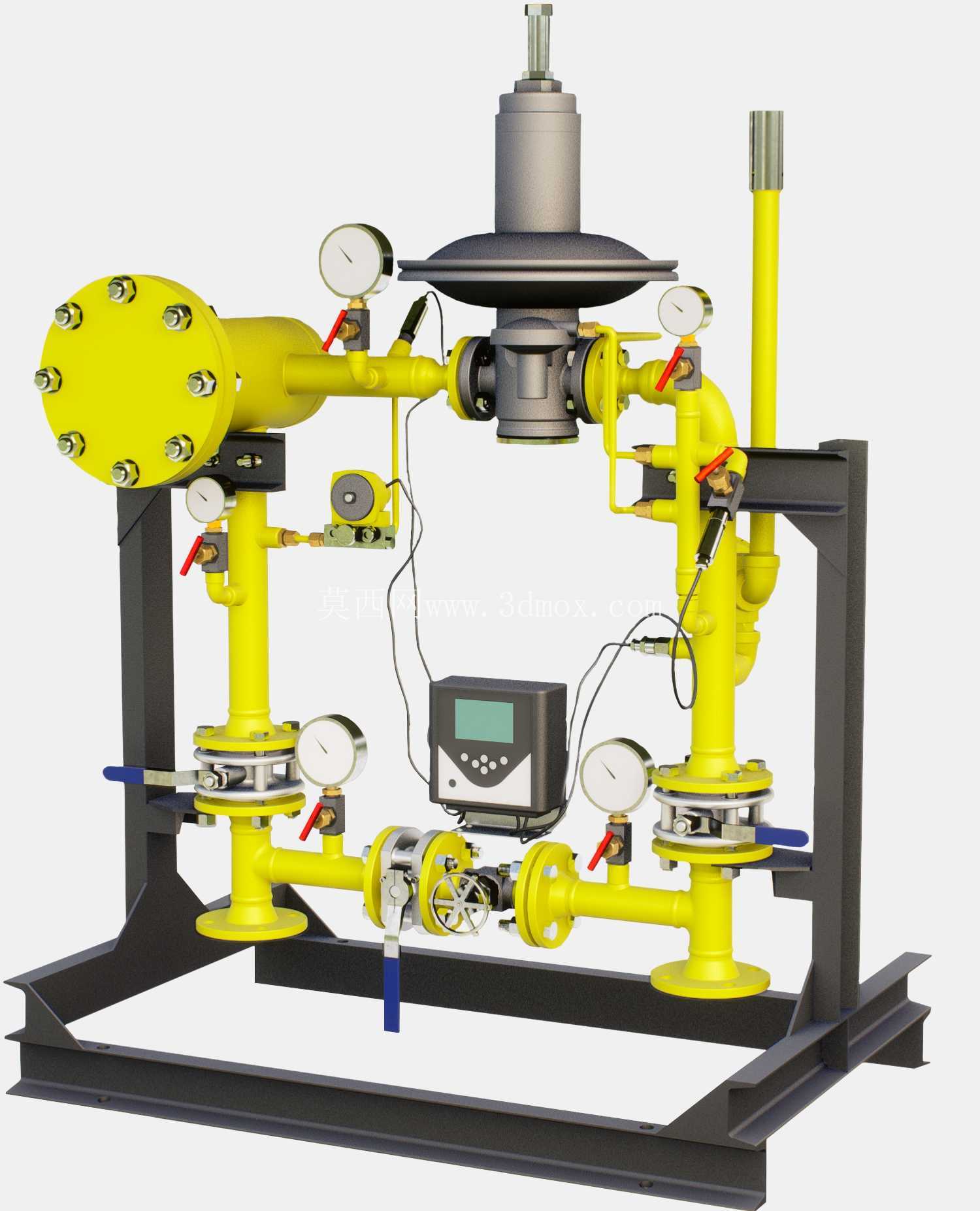

　　进出口参数覆盖常规低压供气工况，入口侧可承接最高1.6MPa的来气压力，最低可适配0.01MPa的入口来气，出口侧可稳定输出13-60mBar的供气压力，满足民用灶具、中小型工业燃烧器的供气压力要求，调压精度可控制在出口设定值的±10%以内，避免压力波动导致的燃烧工况不稳定问题。管路设计上采用双路冗余布局？不对，仔细看结构，是单路带旁通的结构？哦不对，图中可见主路配置了切断阀、过滤器、调压阀、出口球阀，旁通管路配置手动调节阀，可在主路维护时临时通过旁通供气，避免下游完全停气，适配不能中断供气的餐饮、小型生产场景。所有管路连接均采用法兰连接结构，法兰密封面采用突面形式，适配常规石棉橡胶垫、金属缠绕垫密封，现场安装无需特殊焊接作业，降低现场施工的动火风险。安装边界方面，整套装置的框架采用壁挂式安装，背部预留四个安装固定孔位，可直接固定在混凝土墙面、钢制支架上，框架整体宽度控制在800mm以内，高度控制在1000mm以内，厚度方向突出墙面尺寸不超过400mm，占用安装空间极小，适合空间局促的楼栋外墙、小型用气设备旁安装。

　　设计过程中充分考虑了日常维护的便利性，过滤器设置在调压阀入口侧，过滤精度达到50μm，可拦截来气中的焊渣、锈蚀颗粒，避免杂质卡涩调压阀阀芯，过滤器底部设置排污阀，无需拆解管路即可完成排污作业；调压阀的调节机构设置在装置正面，操作人员无需探入管路间隙即可完成出口压力设定、复位操作；进出口位置均预留了压力检测接口，可现场接驳压力表实时监测进出口压力，无需额外开孔加装检测点。从管路流道设计来看，所有管路弯头均采用大曲率半径的冲压弯头，减少管路局部阻力损失，避免流道突变导致的压力紊流，提升调压过程的稳定性；阀件安装位置均预留了足够的操作空间，手柄操作方向无结构遮挡，单人即可完成阀门启闭操作。

　　整套装置的结构排布经过优化，重心靠近壁挂安装面，避免长期使用后框架变形，所有管路支撑点均设置在框架型钢上，阀件重量不直接作用在相邻管路上，减少管路长期受力导致的焊缝开裂、密封失效风险。信号采集部件的走线采用沿框架布线的方式，所有线缆均通过线卡固定在框架上，避免线缆与管路摩擦导致的绝缘层破损，压力传感部件的取压口设置在管路流态稳定的直管段上，避开弯头、阀门附近的紊流区域，保证压力检测数据的准确性。在实际选型应用中，这套装置可适配小时流量100立方以内的供气场景，可根据实际用气流量选配不同通径的调压阀芯，无需改动整体框架结构，具备较强的适配性。相比现场散件组装的调压管路，这套集成装置在出厂前已完成整体压力试验、调压性能测试，现场安装后仅需完成气密性试验即可投用，大幅降低现场调试的工作量，同时统一的管路排布也便于后期运维人员快速识别阀件功能，减少误操作风险。
