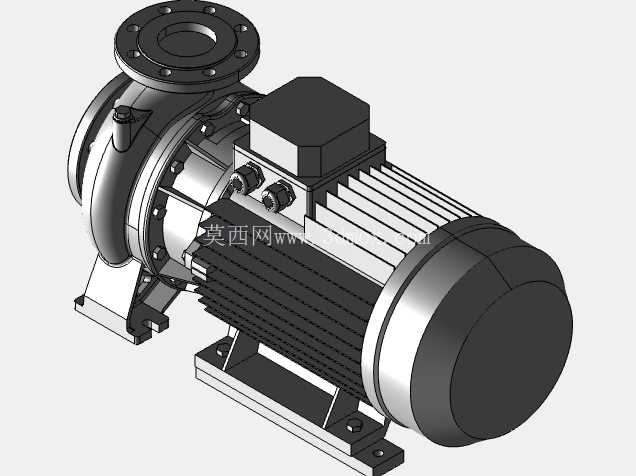

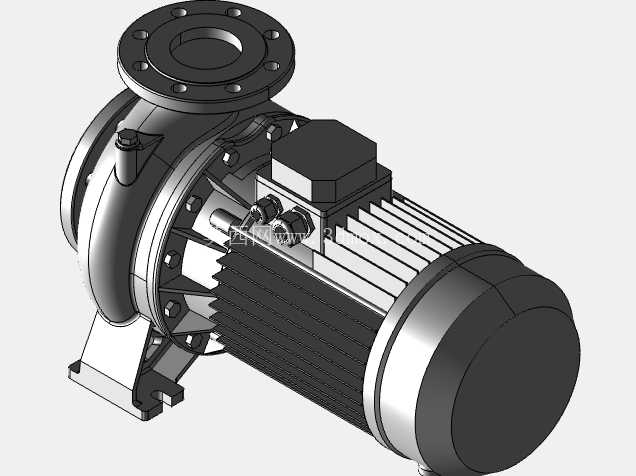

EBARA3M型离心泵三维结构设计

在民用建筑供水、工业循环水系统、暖通空调水回路以及小型给排水场站的流体输送场景里，端吸式离心泵是应用覆盖度极高的通用流体设备，EBARA3M系列作为该品类下的经典机型，其三维结构的还原建模，能为设备选型校核、安装布局模拟、备件测绘替换、管路系统应力计算提供精准的三维数据支撑，避免传统二维图纸在空间干涉校验上的疏漏。

从实际工况适配角度看，该型泵的设计核心围绕清水及低腐蚀性流体的稳定输送展开，过流部件的曲面造型完全遵循水力设计规范，叶轮的叶片扭曲角度、流道宽度变化梯度经过反复校核，能在额定工况点保持较高的水力效率，减少流体在流道内的涡流损失与脉动冲击，降低泵组长时间运行的振动与噪声水平。泵体采用端吸顶出的经典管路接口布局，进水口沿轴向水平布置，出水口沿垂直方向向上设置，这种布局能最大程度压缩泵组的水平安装占地，同时方便管路系统的走向排布，在狭小的设备间、管井内安装时，无需额外预留过大的侧向操作空间，进出口的法兰连接面严格遵循通用管路法兰标准，对接时无需单独制作过渡转接件，能直接匹配同公称通径的标准管路。

建模过程中，首先对泵体的壁厚分布做了差异化处理，承压较高的蜗壳区域壁厚按照公称压力等级做了加厚设计，进出口法兰的加强筋布局完全贴合实际铸件的工艺要求，既保证泵体在额定工作压力下的结构强度，也避免不必要的材料冗余，控制泵体整体重量。叶轮部分的建模重点还原了叶片与前后盖板的连接圆角，前后密封环的配合间隙按照实际装配公差做了预留，能直观展示叶轮与泵体密封环的配合位置，方便后续做密封间隙的泄漏量仿真计算。泵轴的阶梯轴结构完全按照受力分布设计，叶轮安装位、机械密封安装位、轴承安装位的轴径梯度变化合理，轴肩位置的退刀槽、圆角都做了精准还原，避免应力集中导致的轴系断裂风险。

安装边界方面，该型泵的底座安装孔位采用标准化的长圆孔设计，允许安装时存在小范围的位置偏差，降低基础施工的精度要求，泵轴中心高度、进出口法兰的端面距离、底座螺栓孔的中心距都严格按照实物尺寸还原，在做厂房设备布局建模时，可以直接将该模型导入装配环境，校验泵组与周边管路、阀门、电控设备的空间距离，提前排查安装后操作空间不足、管路对接错位等问题。机械密封腔的结构尺寸完全适配标准型集装式机械密封，后续做密封件替换选型时，可以直接从模型中提取腔体的安装尺寸、轴径尺寸，快速匹配对应的密封型号，无需反复现场测绘。轴承体部分的散热筋布局沿着圆周方向均匀分布，能在泵组运行时通过空气对流带走轴承运转产生的热量，建模时还原了散热筋的高度与厚度参数，可用于后续的热仿真分析，校核轴承在额定转速下的温升是否在允许范围内。

从结构设计的细节来看，泵体上的排气螺塞、放水螺塞位置都做了精准还原，排气螺塞位于泵体蜗壳的最高位置，方便首次开机前排出泵腔内的空气，避免气缚现象导致的泵不出水问题；放水螺塞位于泵体最低位置，方便设备检修或冬季停机时排空泵腔内的存水，防止冻裂泵体。联轴器部分的模型还原了泵轴与电机轴的对中基准面，安装时可以直接以模型上的基准面为参考，调整电机与泵的同轴度，减少联轴器的偏磨，延长联轴器弹性块与轴承的使用寿命。整个模型的所有配合面都按照实际装配关系做了约束，导入三维装配环境后可以直接做运动仿真，模拟叶轮转动时的干涉情况，校验转动部件与静止部件之间的间隙是否符合设计要求，避免实际装配时出现擦碰问题。
