精小型电动阀门执行器结构设计

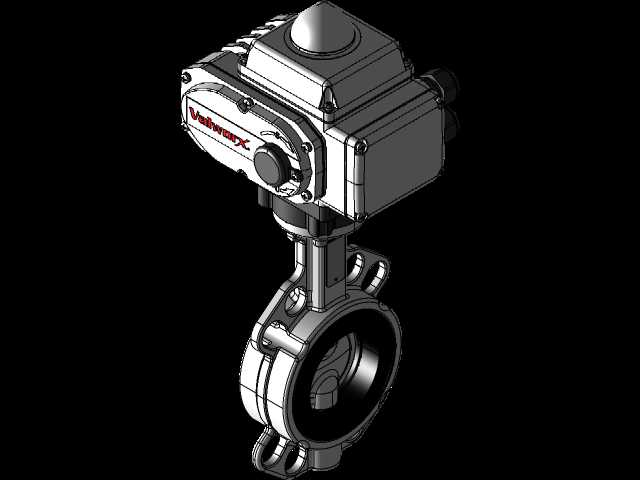

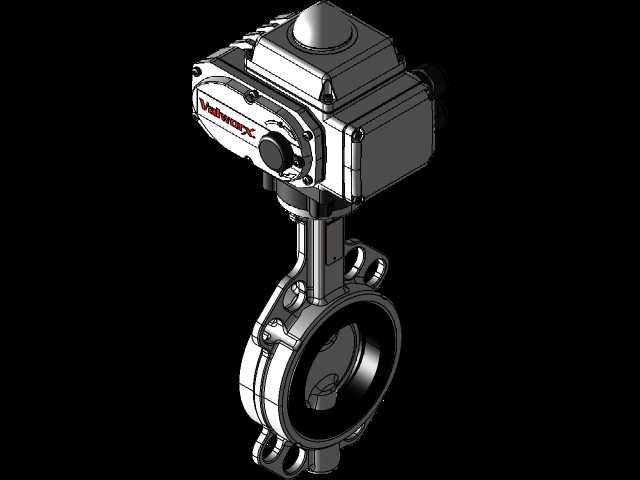

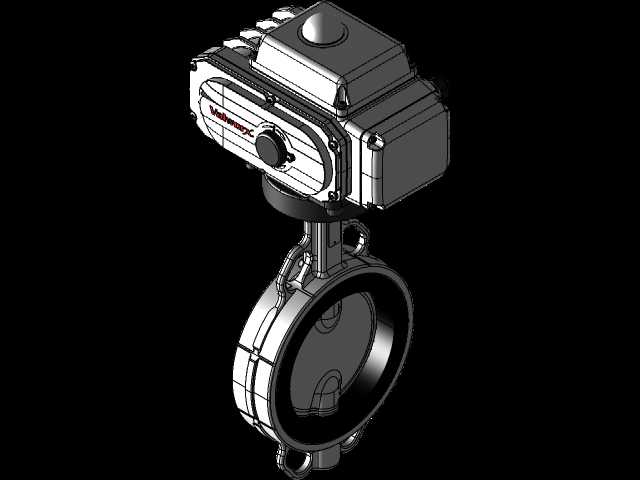

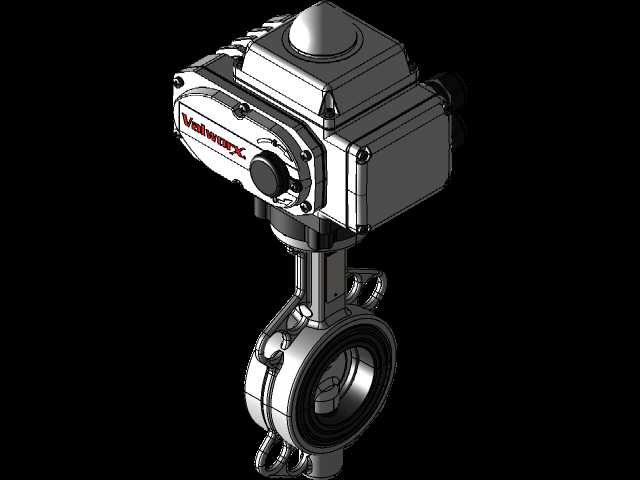

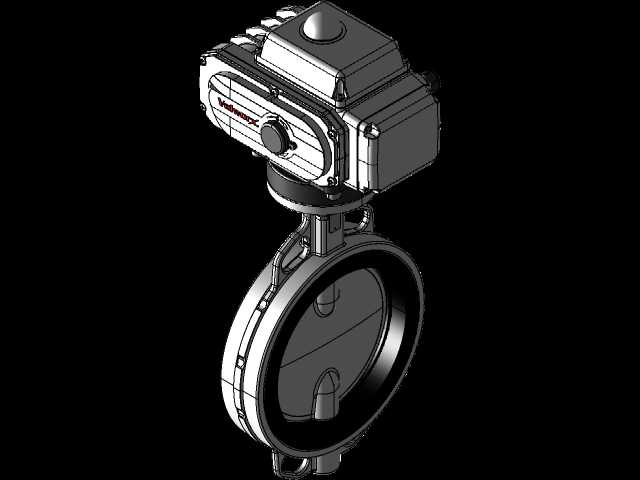

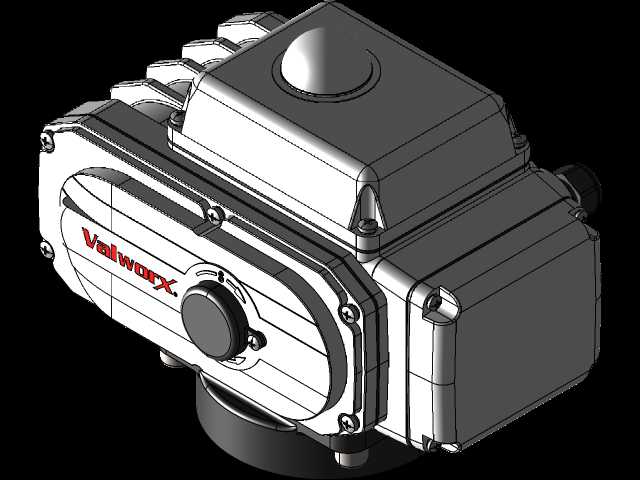

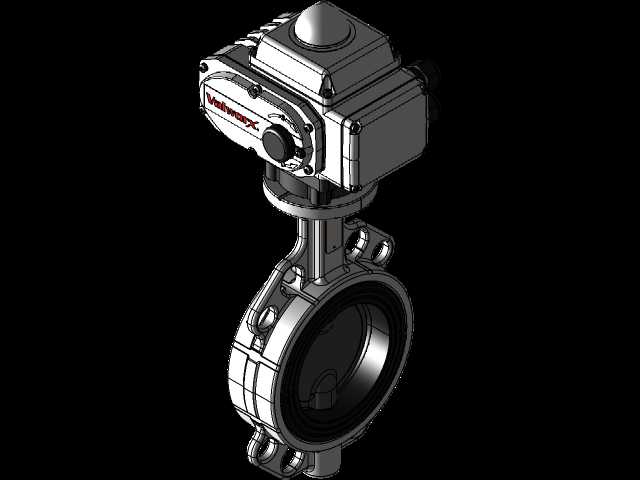

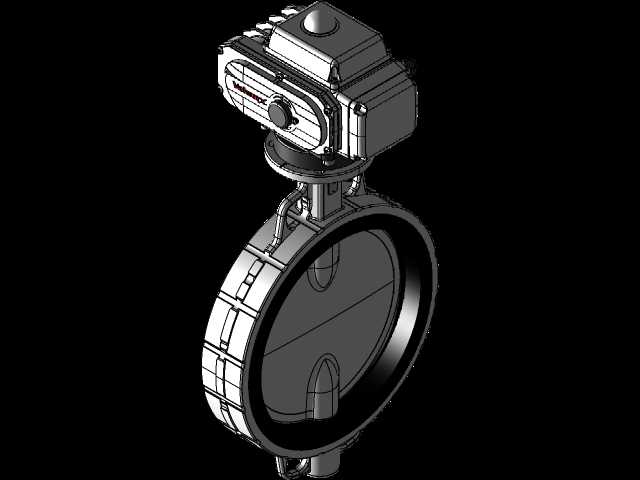

在流体管路控制系统里，这类电动执行机构是实现阀门远程自控、闭环调节的核心驱动部件，常配套球阀、蝶阀等回转类阀门使用，覆盖水处理、暖通空调、石油化工、轻工制药等多个需要管路通断或流量调节的场景，替代人工手动操作，适配高温、高湿、腐蚀等人员不便直接操作的安装环境，可接入PLC、DCS等工业控制系统，接收开关量或模拟量信号完成阀位调整。从结构设计来看，整机采用分体式壳体布局，上盖为带散热筋的压铸铝结构，既可以容纳内部控制电路、限位模块与状态反馈组件，表面的凸起筋条也能增大散热面积，降低长时间连续运行时的内部积温，侧面预留的线缆接口做了密封结构设计，满足户外安装的防护要求。中部主壳体承担传动组件的承载功能，内部集成减速齿轮组、扭矩输出轴与手动操作结构，输出轴采用标准方榫连接结构，可直接与阀门阀杆对接，无需额外定制转接件，侧面的手动操作旋钮可在断电或调试阶段直接切换至手动模式，完成阀位的现场调整，避免电控故障时管路失控。设计阶段优先考虑了安装边界的适配性，底部安装法兰采用通用的ISO5211标准连接尺寸，可直接匹配市面上多数同扭矩等级的回转类阀门，整机横向与纵向尺寸做了紧凑化处理，在保证输出扭矩冗余的前提下压缩整体体积，适配管路密集、安装空间局促的阀组安装场景，不会与周边管路、支架产生干涉。壳体的拼接面均做了密封槽设计，内置橡胶密封胶条，可阻挡粉尘与溅水侵入内部，适配车间、户外管廊等常规工业安装环境。传动部分的齿轮组采用耐磨合金材质，经过调质处理，可承受额定扭矩下的频繁启停冲击，限位结构采用机械限位与电子限位双重设计，机械限位作为硬保护防止超程损坏阀门与内部传动件，电子限位可精准标定全开、全关位置，保证阀位控制精度，避免过力矩烧毁电机。整机的重心集中在输出轴正上方，安装后不会对阀杆产生额外的偏载力矩，降低阀杆密封件的偏磨风险，延长阀门整体使用寿命。
